Instrukcja obsługi rejestratora temperatury Elitech Tlog 10E
Szybki przewodnik po obsłudze rejestratora temperatury Elitech Tlog 10E. Dowiedz się, jak skonfigurować urządzenie, uruchomić rejestrację, pobrać dane i zarządzać ustawieniami.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Rejestrator temperatury Elitech Tlog 10E to urządzenie przeznaczone do monitorowania łańcucha chłodniczego. Urządzenie wymaga wstępnej konfiguracji za pomocą oprogramowania ElitechLog na komputerze. Po zakończeniu rejestracji urządzenie generuje automatyczny raport w formacie PDF, który można pobrać bezpośrednio po podłączeniu do portu USB, bez konieczności używania specjalistycznego oprogramowania.

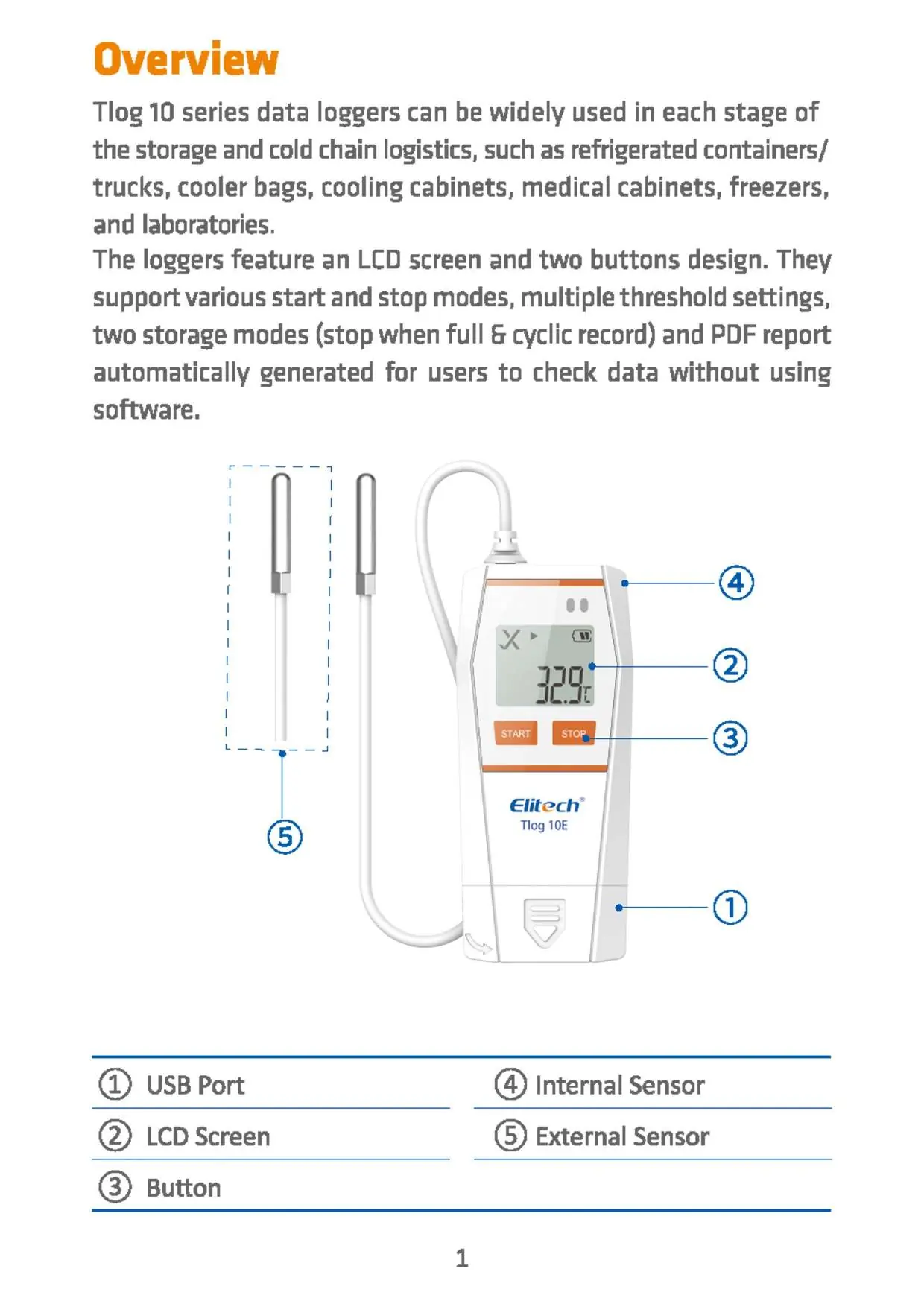

Opis urządzenia
Urządzenie wyposażone jest w ekran LCD, dwa przyciski sterujące (Start/Stop) oraz port USB. Model 10E posiada zewnętrzny czujnik temperatury na przewodzie. Ekran wyświetla aktualne parametry pracy oraz status rejestracji.

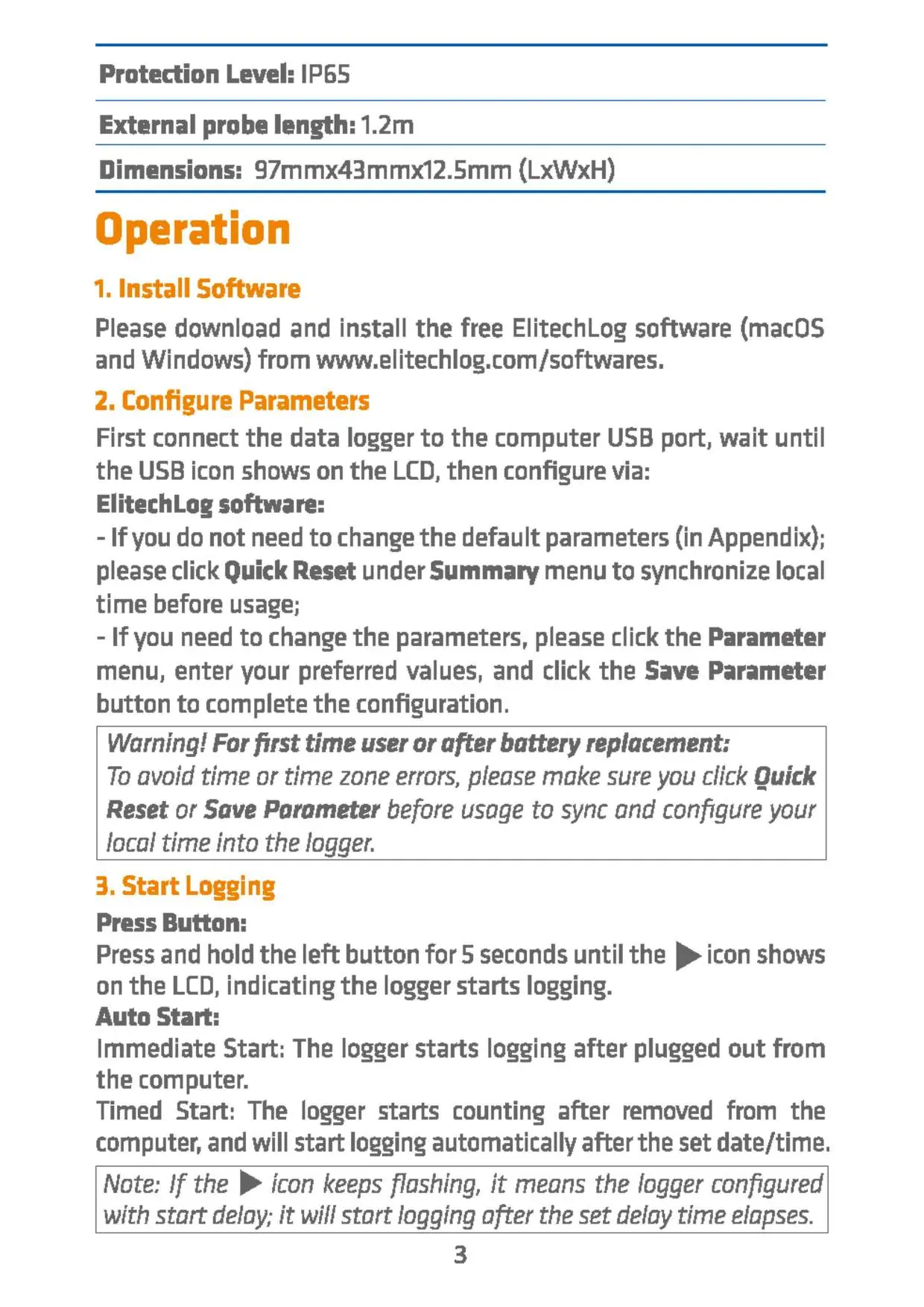

Konfiguracja i oprogramowanie
Przed pierwszym użyciem lub po wymianie baterii należy skonfigurować urządzenie:
- Pobierz i zainstaluj oprogramowanie ElitechLog ze strony www.elitechlog.com/softwares.
- Podłącz rejestrator do portu USB komputera.
- Po wykryciu urządzenia przez system, w oprogramowaniu wybierz opcję Quick Reset (aby zsynchronizować czas) lub Parameter, aby dostosować ustawienia (limity alarmowe, interwał).
- Zapisz ustawienia przyciskiem Save Parameter.
Obsługa rejestratora
Uruchamianie rejestracji:
- Przyciskiem: Przytrzymaj lewy przycisk przez 5 sekund, aż na ekranie pojawi się ikona strzałki.
- Automatycznie: Rejestracja rozpocznie się po odłączeniu od komputera lub w ustawionym czasie (Timed Start).
Zatrzymywanie rejestracji:
- Przyciskiem: Przytrzymaj prawy przycisk przez 5 sekund, aż pojawi się ikona kwadratu.
- Automatycznie: Po osiągnięciu maksymalnej pamięci lub przez oprogramowanie.
Markowanie zdarzeń: Podwójne kliknięcie lewego przycisku pozwala oznaczyć do 10 grup zdarzeń w trakcie rejestracji.
Pobieranie danych
Podłącz rejestrator do portu USB komputera. Urządzenie będzie widoczne jako dysk wymienny o nazwie ElitechLog. Możesz bezpośrednio skopiować wygenerowany plik PDF z raportem. Alternatywnie, użyj oprogramowania ElitechLog, klikając przycisk Export lub Download.
Ponowne użycie
Aby ponownie użyć rejestratora, należy go zatrzymać, pobrać dane, a następnie ponownie skonfigurować parametry w oprogramowaniu. Uwaga: Ponowna konfiguracja spowoduje usunięcie wszystkich poprzednich danych z pamięci urządzenia.
Dane techniczne
- Zakres pomiarowy: -40°C do 85°C
- Pamięć: 32 000 punktów
- Bateria: 3.0V CR2450 (wymienna)
- Stopień ochrony: IP65
- Interwał rejestracji: 10 sekund do 24 godzin
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Ikona startu miga na ekranie
Urządzenie jest w trybie opóźnionego startu. Rejestracja rozpocznie się automatycznie po upływie ustawionego czasu.
Brak danych po podłączeniu do komputera
Upewnij się, że rejestrator został zatrzymany (ikona kwadratu). Jeśli używasz oprogramowania, kliknij przycisk Download.
Błąd czasu lub strefy czasowej
Po wymianie baterii lub pierwszym użyciu podłącz urządzenie do komputera i kliknij Quick Reset lub Save Parameter w oprogramowaniu, aby zsynchronizować czas.
Przed użyciem
- Pobierz i zainstaluj oprogramowanie ElitechLog
- Podłącz rejestrator do portu USB
- Skonfiguruj parametry (limity, interwał)
- Zsynchronizuj czas urządzenia
- Upewnij się, że bateria jest sprawna
Parametry w praktyce
- Zakres pomiarowy
- -40°C do 85°C dla modelu 10E
- Stopień ochrony
- IP65 (ochrona przed pyłem i strugami wody)
Ilustracje i schematy
- Urządzenie posiada ekran LCD, przyciski Start/Stop oraz port USB pod zaślepką.
- Model 10E wyposażony jest w zewnętrzny czujnik temperatury na przewodzie.
Zgodność modelu
- Wymaga komputera z systemem macOS lub Windows do konfiguracji.
- Oprogramowanie ElitechLog jest niezbędne do zaawansowanej konfiguracji.
