Instrukcja obsługi rejestratorów danych Sauermann Kistock Wireless
Szybki przewodnik po rejestratorach danych Sauermann Kistock Wireless. Dowiedz się, jak uruchomić urządzenie, skonfigurować tryby nagrywania, wykonać autozero (dla modelu KP 110-RF) oraz jak montować rejestrator.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Rejestratory danych serii Kistock Wireless są dostarczane w stanie wyłączonym w celu oszczędzania baterii. Urządzenie obsługuje różne tryby nagrywania i pracy, które można konfigurować za pomocą oprogramowania Kilog RF. W przypadku modelu KP 110-RF dostępna jest funkcja autozero, pozwalająca na zerowanie czujnika ciśnienia podczas pomiarów.

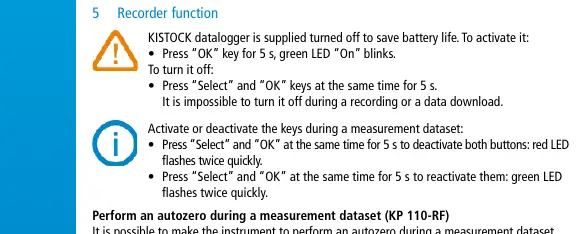

Uruchamianie i obsługa
Aby włączyć rejestrator, należy przytrzymać przycisk OK przez 5 sekund, aż zacznie migać zielona dioda On. Aby wyłączyć urządzenie, należy przytrzymać jednocześnie przyciski Select i OK przez 5 sekund. Wyłączenie nie jest możliwe podczas trwania sesji nagrywania lub pobierania danych.
Blokada przycisków
Można zablokować lub odblokować przyciski podczas trwania sesji nagrywania:
- Blokada: Przytrzymaj Select i OK przez 5 sekund (czerwona dioda mignie dwukrotnie).
- Odblokowanie: Przytrzymaj Select i OK przez 5 sekund (zielona dioda mignie dwukrotnie).
Autozero (tylko dla KP 110-RF)
Aby wykonać autozero podczas pomiarów:
- Odłącz rurki ciśnieniowe od urządzenia.
- Przytrzymaj przycisk OK przez 5 sekund.
- Na ekranie pojawi się wartość 0.
- Podłącz ponownie rurki ciśnieniowe.
Tryby pracy i nagrywania
Urządzenie oferuje 5 trybów nagrywania:
- Immediate: Nagrywanie zgodnie z ustalonym interwałem.
- Minimum, Maximum, Average: Automatyczne obliczanie wartości min/max/średniej w interwale.
- Monitoring: Rejestracja historii błędów z różnymi interwałami dla wartości wewnątrz i poza ustalonymi progami.
- Loop: Nagrywanie ciągłe z nadpisywaniem pamięci.
Dostępne są dwa tryby pracy: autonomiczny (pobieranie danych bezprzewodowo) oraz sieciowy (dane przesyłane do komputera w czasie rzeczywistym).
Montaż
Rejestrator można zamontować na dwa sposoby:
- Montaż magnetyczny.
- Montaż ścienny (za pomocą uchwytu).
Konserwacja
Unikaj stosowania agresywnych rozpuszczalników. W przypadku czyszczenia pomieszczeń lub kanałów produktami zawierającymi formalinę, należy zabezpieczyć urządzenie przed kontaktem z tymi środkami.
Praktyczna pomoc
Typowe problemy
Urządzenie nie włącza się
Upewnij się, że bateria jest naładowana i przytrzymaj przycisk OK przez 5 sekund.
Błąd odczytu ciśnienia (KP 110-RF)
Wykonaj procedurę autozero: odłącz rurki ciśnieniowe i przytrzymaj przycisk OK przez 5 sekund.
Przyciski nie reagują
Sprawdź, czy przyciski nie zostały zablokowane. Odblokuj je, przytrzymując 'Select' i 'OK' przez 5 sekund.
Przed użyciem
- Sprawdź, czy urządzenie jest wyłączone (dostarczane w stanie wyłączonym).
- Upewnij się, że masz zainstalowane oprogramowanie Kilog RF do obsługi danych.
- Wybierz odpowiednie miejsce montażu (magnetyczne lub ścienne).
- Dla modelu KP 110-RF: przygotuj rurki ciśnieniowe.
Ilustracje i schematy
- Wyświetlacz pokazuje status nagrywania (REC, LOG), stan pamięci (FULL) oraz alarmy.
- Złącza różnią się w zależności od modelu (Mini-Din, żebrowane, termopary).
Zgodność modelu
- KP 110-RF/KP 111-RF: Pomiar ciśnienia.
- KT 110-RF: Temperatura, prąd, napięcie, impulsy.
- KTT 310-RF: Termopary.
