Instrukcja obsługi modułów rozszerzeń szeregowych ELPRO 115S-XX

Szybki przewodnik po instalacji, konfiguracji i obsłudze modułów rozszerzeń szeregowych ELPRO 115S-XX. Dowiedz się, jak podłączyć zasilanie, skonfigurować adresy Modbus, ustawić parametry wejść/wyjść cyfrowych i analogowych oraz...

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Moduły ELPRO 115S-XX służą do rozszerzenia wejść i wyjść (I/O) dla produktów ELPRO Legacy (105U, 905U) oraz serii Condor. Urządzenia komunikują się przez RS232 lub RS485 przy użyciu protokołu Modbus lub starszego protokołu ELPRO Legacy. Przed podłączeniem zasilania należy upewnić się, że wszystkie połączenia są poprawne, a urządzenie jest uziemione.

Opis urządzenia

Seria 115S obejmuje trzy główne modele:

  • 115S-11: 16 wejść/wyjść cyfrowych, 8 wyjść impulsowych, 4 wejścia impulsowe.
  • 115S-12: 8 wejść/wyjść cyfrowych, 8 wyjść impulsowych, 8 wejść analogowych.
  • 115S-13: 8 wejść/wyjść cyfrowych, 8 wyjść impulsowych, 8 wyjść analogowych.

Instalacja

Moduły wymagają zasilania 10.8-30 VDC (sprawdź etykietę na obudowie). Połączenia RS485 powinny być wykonane w konfiguracji multi-drop, z terminacją na ostatnim module. Adresowanie odbywa się za pomocą przełączników obrotowych na spodzie obudowy: ustawienie 00 aktywuje protokół ELPRO Legacy, natomiast zakres 01-99 służy do adresowania Modbus.

Schemat połączeń RS485 dla wielu modułów 115S
Schemat połączeń RS485 dla wielu modułów 115S

Konfiguracja sprzętowa

Konfiguracja odbywa się za pomocą oprogramowania ELPRO (E-Series, Mconfig lub Cconfig) oraz przełączników DIP znajdujących się pod panelem dostępowym. Przed podłączeniem sygnałów zewnętrznych należy upewnić się, że przełączniki DIP oraz ustawienia w oprogramowaniu są zgodne z wymaganym typem sygnału (np. napięciowy lub prądowy).

Główny ekran konfiguracji oprogramowania
Główny ekran konfiguracji oprogramowania

Obsługa wejść i wyjść

Wejścia cyfrowe obsługują styki bezpotencjałowe lub tranzystory NPN. Wyjścia cyfrowe to wyjścia typu otwarty kolektor (maks. 30VDC, 200mA). Wejścia analogowe w modelu 115S-12 mogą pracować w trybie jednostronnym (grounded) lub różnicowym (floating). Wyjścia analogowe w modelu 115S-13 mogą być konfigurowane jako źródło (source) lub odbiornik (sink) prądu.

Konfiguracja wejść napięciowych (single-ended)
Konfiguracja wejść napięciowych (single-ended)
Konfiguracja wejść prądowych (differential)
Konfiguracja wejść prądowych (differential)

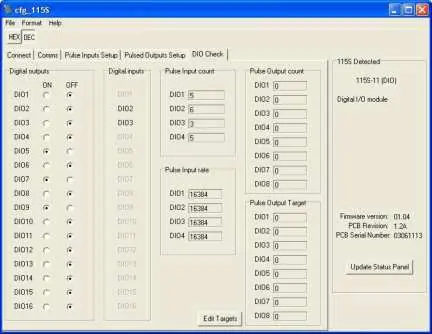

Ekran testowy DIO Check dla modelu 115S-11
Ekran testowy DIO Check dla modelu 115S-11

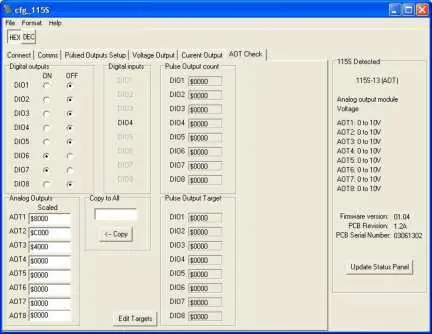

Ekran testowy AOT Check dla modelu 115S-13
Ekran testowy AOT Check dla modelu 115S-13

Komunikacja i Modbus

Port RS232 służy głównie do konfiguracji, a RS485 do normalnej pracy. Moduły obsługują Modbus RTU oraz ASCII. Mapy adresów Modbus dla poszczególnych modeli znajdują się w załączniku A instrukcji. W przypadku problemów z komunikacją, należy skorzystać z procedury odzyskiwania opisanej w załączniku C.

Rozwiązywanie problemów

Jeśli moduł nie odpowiada, sprawdź ustawienia portu COM, adres Slave oraz parametry komunikacji (baud rate, parzystość). W przypadku zapomnianych ustawień, użyj procedury resetu komunikacji opisanej w instrukcji, która przywraca domyślne parametry po ustawieniu przełączników adresowych na 00.

Praktyczna pomoc

Typowe problemy

Brak komunikacji z modułem

Ustaw przełączniki adresowe na 00, zresetuj zasilanie i spróbuj połączyć się przez oprogramowanie konfiguracyjne przy użyciu domyślnych ustawień (9600 baud, brak parzystości).

Błędne odczyty analogowe

Sprawdź, czy przełączniki DIP oraz konfiguracja w oprogramowaniu odpowiadają typowi sygnału (napięciowy/prądowy) i czy wszystkie wejścia są skonfigurowane jednolicie.

Przed użyciem

  • Sprawdź etykietę na obudowie w celu weryfikacji napięcia zasilania (10.8-30VDC).
  • Upewnij się, że używasz odpowiedniego kabla szeregowego (straight-through).
  • Ustaw przełączniki adresowe przed podłączeniem zasilania.
  • Pobierz najnowsze oprogramowanie konfiguracyjne ze strony ELPRO.
  • Upewnij się, że wszystkie połączenia są wykonane zgodnie ze schematem dla danego modelu.

Parametry w praktyce

Napięcie zasilania
10.8-30 VDC (zależne od modelu, sprawdź etykietę).
Wyjścia cyfrowe
Maksymalnie 30VDC, 200mA, typu otwarty kolektor.
Wejścia analogowe
Rozdzielczość 16-bitowa, zakresy 0-12V lub 0-24mA.

Ilustracje i schematy

  • Schematy połączeń (Figure 2-5 do 2-13) ilustrują poprawne podłączenie czujników i obciążeń do terminali I/O.

Zgodność modelu

  • Wymaga zewnętrznego zasilacza Listed Power Supply z wyjściami LPS lub Class 2.
  • Wymaga obudowy o klasie szczelności IP54 przy instalacji na zewnątrz.
