Instrukcja obsługi modułu rozszerzeń Danfoss IPS 8 080G5040
Przewodnik instalacji i konfiguracji modułu rozszerzeń Danfoss IPS 8 (080G5040). Dowiedz się, jak podłączyć urządzenie przez magistralę CANbus, skonfigurować wyjścia cyfrowe i zarządzać punktami przedmuchu w systemach z kontrolerem MCX15B2.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje
Moduł rozszerzeń IPS 8 (080G5040) jest przeznaczony do współpracy z kontrolerem MCX15B2. Urządzenie zapewnia 8 dodatkowych wyjść cyfrowych, które mogą służyć jako punkty przedmuchu (purge points). Komunikacja między modułem a sterownikiem głównym odbywa się za pośrednictwem magistrali CANbus.
Opis urządzenia i wymiary
Moduł posiada obudowę przystosowaną do montażu na szynie DIN (zgodnie z EN 60715). Wymiary urządzenia wynoszą 140 mm szerokości, 110 mm wysokości oraz 63 mm głębokości. Na przednim panelu znajduje się wyświetlacz LCD.
Podłączenie i instalacja
Wszystkie połączenia elektryczne realizowane są za pomocą złączy śrubowych typu plug-in o rastrze 5 mm. Zalecany przekrój kabla wynosi od 0,2 do 2,5 mm2.
- Zasilanie: Podłącz zasilanie 24 V AC lub 20–60 V DC do odpowiednich zacisków zasilania.
- Magistrala CAN: Podłącz magistralę CANbus łączącą moduł IPS 8 z kontrolerem MCX15B2.
- Wyjścia cyfrowe: Moduł oferuje 8 wyjść przekaźnikowych (C1-C8), które należy podłączyć zgodnie ze schematem do urządzeń wykonawczych (np. cewek zaworów).
Konfiguracja modułu
Wszystkie ustawienia konfiguracyjne przeprowadza się z poziomu menu sterownika głównego (MCX15B2).
Aktywacja modułu
- Wejdź w menu: Main Menu → Start → Main switch OFF.
- Przejdź do: Login → Hasło 200.
- Wybierz: General → Expansion settings → Yes.
Zmiana liczby punktów przedmuchu
- Wejdź w menu: Main Menu → Start → Main switch OFF.
- Przejdź do: Login → Hasło 200.
- Wybierz: Parameters → Unit config → Valve settings → Max PP.
Rekonfiguracja wyjść cyfrowych
- Wejdź w menu: Main Menu → Start → Main switch OFF.
- Przejdź do: Login → Hasło 200.
- Wybierz: Input/output → I/O Configuration → Valve settings → Digital output.
- Wybierz odpowiednie wyjście (np. Digital output 23) i przypisz je do zaworu (np. Valve 16).
Dane techniczne
- Zasilanie: 20–60 V DC i 24 V AC ± 15% 50/60 Hz.
- Pobór mocy: Maksymalnie 10 W, 17 VA.
- Wyjścia przekaźnikowe: 8 wyjść (mieszane przekaźniki 16 A i 8 A).
- Warunki pracy: -20 do 60 °C (CE), 0 do 55 °C (UL), wilgotność 90% RH (bez kondensacji).
- Stopień ochrony: IP40 (tylko panel przedni).
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak komunikacji z modułem rozszerzeń
Sprawdź poprawność połączenia magistrali CANbus oraz upewnij się, że adresacja modułu (ID: 125) jest poprawnie ustawiona w sterowniku głównym.
Wyjście cyfrowe nie aktywuje urządzenia
Zweryfikuj w menu sterownika głównego, czy wyjście zostało poprawnie skonfigurowane i przypisane do odpowiedniego zaworu (Valve settings).
Przed użyciem
- Sprawdź, czy napięcie zasilania mieści się w zakresie 20–60 V DC lub 24 V AC.
- Upewnij się, że moduł jest zamontowany na szynie DIN zgodnie z normą EN 60715.
- Zweryfikuj, czy wszystkie przewody są poprawnie dokręcone w złączach śrubowych (przekrój 0,2–2,5 mm2).
- Upewnij się, że magistrala CANbus jest poprawnie podłączona do kontrolera MCX15B2.
Parametry w praktyce
- Wyjścia przekaźnikowe
- 8 wyjść o różnej obciążalności (16 A dla C1-C2, 8 A dla pozostałych) do sterowania urządzeniami zewnętrznymi.
- Stopień ochrony IP40
- Urządzenie jest chronione przed ciałami obcymi powyżej 1 mm, ale nie jest wodoodporne (dotyczy tylko frontu).
Ilustracje i schematy

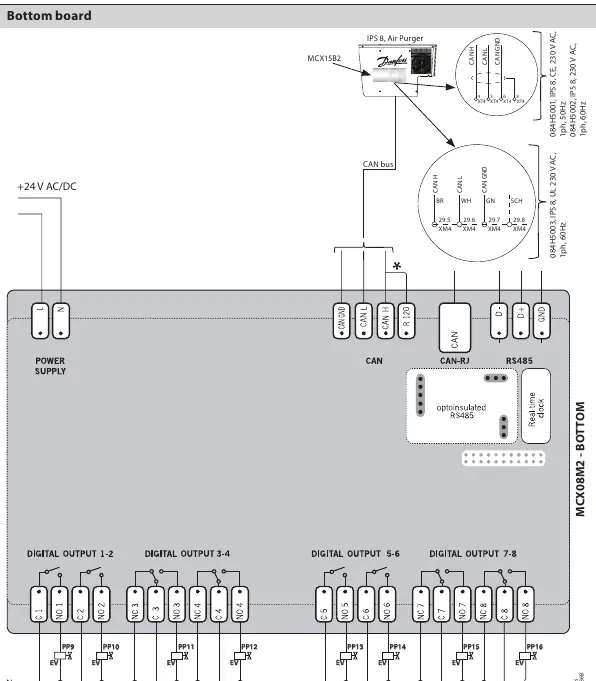

- Schemat połączeń (strona 2) pokazuje sposób podłączenia zasilania oraz magistrali CANbus do płyty dolnej modułu.
- Rysunek wymiarowy (strona 1) przedstawia fizyczne wymiary urządzenia (140x110x63 mm) niezbędne do planowania miejsca w szafie sterowniczej.
