Instrukcja obsługi licznika energii Danfoss EM511
Szybki przewodnik po liczniku energii Danfoss EM511. Dowiedz się, jak poprawnie podłączyć urządzenie, skonfigurować komunikację Modbus RTU oraz sprawdzić parametry techniczne i schematy połączeń.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji

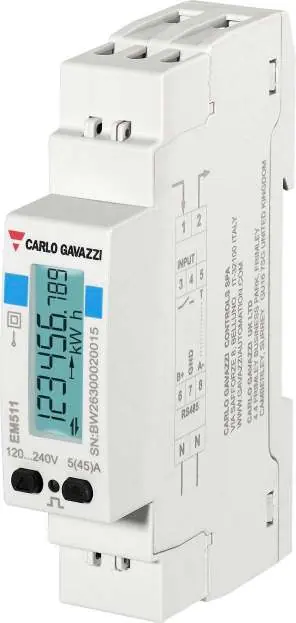

Danfoss EM511 to analizator energii przeznaczony do systemów jednofazowych o napięciu do 240 V i natężeniu prądu do 45 A. Urządzenie jest wyposażone w wyświetlacz LCD, wejście cyfrowe oraz port komunikacyjny Modbus RTU, co umożliwia zdalny odczyt danych i integrację z systemami zarządzania energią, takimi jak AK-SM 800A.
Opis urządzenia

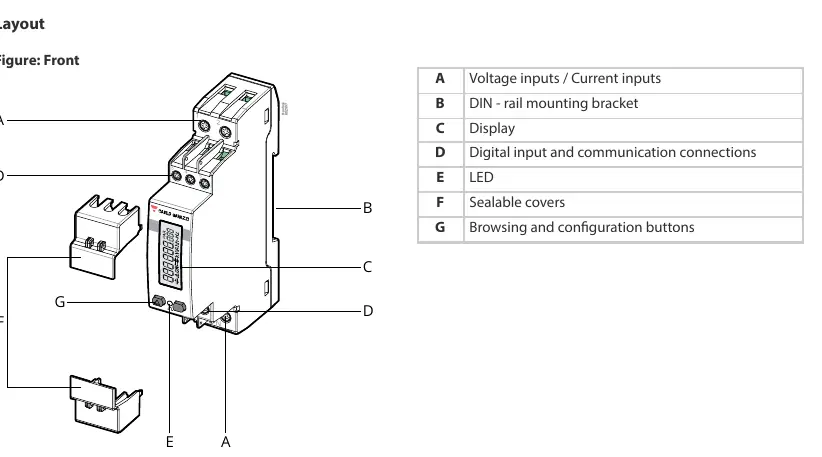

Licznik posiada kompaktową obudowę przystosowaną do montażu na szynie DIN. Na przednim panelu znajduje się wyświetlacz LCD, przyciski do przeglądania i konfiguracji oraz dioda LED sygnalizująca zużycie energii. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju od 0.2 do 10 mm² w zależności od typu wejścia.
Montaż i podłączenie
Urządzenie należy montować na szynie DIN. Schematy połączeń (rozwiązanie A i B) wskazują sposób wpięcia licznika w obwód jednofazowy. Należy zwrócić szczególną uwagę na moment dokręcania śrub zacisków (1.1 Nm dla wejść pomiarowych, 0.4–0.8 Nm dla komunikacji i wejść cyfrowych).
Komunikacja Modbus RTU
Licznik obsługuje komunikację dwuprzewodową typu Multidrop. Parametry konfiguracyjne (adres Modbus, prędkość transmisji, parzystość) ustawia się za pomocą przycisków na urządzeniu. W przypadku integracji z systemami AK-SM 800A, należy pamiętać o specyficznej polaryzacji: Modbus A+ systemu AK-SM 800A łączy się z B+ licznika, a Modbus B- z A- licznika.
Dane techniczne
- Napięcie znamionowe: 120–240 V AC
- Prąd bazowy: 5 A
- Prąd maksymalny: 45 A
- Temperatura pracy: -25 do +55 °C
- Stopień ochrony: IP40 (front), IP20 (zaciski)
- Montaż: Szyna DIN
Informacje o producencie
Danfoss A/S
Praktyczna pomoc
Typowe problemy
Brak komunikacji Modbus
Sprawdź polaryzację przewodów A+ i B-. W systemach AK-SM 800A Modbus A+ łączy się z B+ licznika, a B- z A-.
Nieprawidłowy odczyt energii
Upewnij się, że przekrój przewodów wejściowych jest zgodny z zaleceniami (2.5–10 mm²) i śruby są dokręcone z odpowiednim momentem (1.1 Nm).
Przed użyciem
- Sprawdź, czy napięcie sieci mieści się w zakresie 120–240 V AC.
- Upewnij się, że prąd obciążenia nie przekracza 45 A.
- Przygotuj przewody o odpowiednim przekroju (2.5–10 mm² dla wejść pomiarowych).
- Zapewnij odpowiednią przestrzeń na szynie DIN.
- Sprawdź polaryzację przy podłączaniu magistrali RS485.
Ilustracje i schematy
- Schemat połączeń (Solution A/B) pokazuje sposób wpięcia licznika w obwód jednofazowy.
- Schemat RS485 ilustruje podłączenie magistrali komunikacyjnej do zacisków 6, 7, 8.
Zgodność modelu
- Współpracuje z systemami AK-SM 800A.
- Wymaga montażu na szynie DIN.
- Przeznaczony do systemów jednofazowych.
