Instrukcja obsługi przetwornika poziomu i przepływu Rosemount 1208C

Szybki przewodnik instalacji i konfiguracji przetwornika poziomu i przepływu Rosemount 1208C. Dowiedz się, jak zamontować urządzenie na zbiorniku, wykonać połączenia elektryczne oraz skonfigurować parametry pracy.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy przewodnik zawiera podstawowe wytyczne dotyczące instalacji i konfiguracji przetwornika poziomu i przepływu Rosemount 1208C. Urządzenie jest radarem bezkontaktowym. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z obowiązującymi przepisami.

Przetwornik poziomu i przepływu Rosemount 1208C
Przetwornik poziomu i przepływu Rosemount 1208C

Bezpieczeństwo

  • Zagrożenie wybuchem: Przed serwisowaniem należy odłączyć zasilanie. W strefach zagrożonych wybuchem instalacja musi być zgodna z praktykami iskrobezpiecznymi.
  • Wycieki procesowe: Należy zachować ostrożność podczas obsługi. Złącza procesowe muszą być zainstalowane i dokręcone przed podaniem ciśnienia. Nie wolno luzować ani usuwać złączy, gdy urządzenie jest w użyciu.
  • Gorące powierzchnie: Przetwornik i uszczelka procesowa mogą być gorące przy wysokich temperaturach procesu. Przed serwisowaniem należy pozwolić urządzeniu ostygnąć.
  • Dostęp fizyczny: Należy ograniczyć dostęp osób nieupoważnionych, aby zapobiec uszkodzeniom lub błędnej konfiguracji.

Montaż na zbiorniku

Przetwornik można montować na kołnierzu lub za pomocą adaptera gwintowanego NPT.

Montaż adaptera gwintowanego NPT
Montaż adaptera gwintowanego NPT

Montaż na kołnierzu

  1. Umieść odpowiednią uszczelkę na kołnierzu zbiornika.
  2. Umieść kołnierz na uszczelce.
  3. Dokręć śruby i nakrętki z odpowiednim momentem obrotowym.
  4. Nałóż uszczelniacz do gwintów na gwinty przetwornika (tylko dla połączeń NPT).
  5. Zainstaluj i dokręć ręcznie przetwornik.

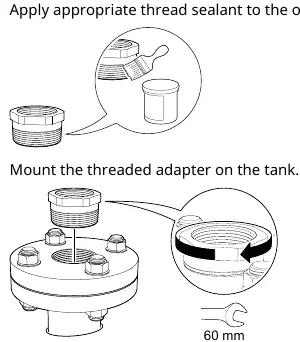

Montaż adaptera gwintowanego NPT

  1. Nałóż odpowiedni uszczelniacz do gwintów na gwinty zewnętrzne adaptera.
  2. Zamontuj adapter na zbiorniku.
  3. Nałóż uszczelniacz na gwinty przetwornika.
  4. Zainstaluj i dokręć ręcznie przetwornik.

Przygotowanie połączeń elektrycznych

Schemat połączeń elektrycznych
Schemat połączeń elektrycznych
  • Typ złącza: M12 męskie (kodowanie A).
  • Przewody: Zalecane użycie przewodów 24-18 AWG (0.20-0.75 mm2). W środowiskach o wysokim poziomie zakłóceń EMI zaleca się stosowanie par skręconych i ekranowania.
  • Uziemienie ekranu: Ekran kabla musi być połączony w sposób ciągły i podłączony do dobrego uziemienia po stronie zasilacza.
  • Zasilanie: Przetwornik pracuje przy napięciu 14-35 Vdc na zaciskach.
  • Ograniczenia obciążenia: Dla komunikacji HART wymagana jest minimalna rezystancja pętli 250 Ω.

Uruchomienie przetwornika

Podłączanie złącza M12
Podłączanie złącza M12
  1. Upewnij się, że zasilanie jest odłączone.
  2. Włóż delikatnie złącze M12, upewniając się, że jest prawidłowo ustawione.
  3. Po pełnym włożeniu dokręć pierścień śrubowy.
  4. Podłącz zasilanie.

Konfiguracja

Do konfiguracji urządzenia służy oprogramowanie AMS Device Configurator wykorzystujące technologię FDI.

  1. Pobierz oprogramowanie ze strony Emerson.com/AMSDeviceConfigurator.
  2. Upewnij się, że załadowano poprawny pakiet FDI/DD/DTM.
  3. W kreatorze konfiguracji wybierz: Configure → Guided Setup → Initial Setup.
  4. Wybierz Basic Setup i postępuj zgodnie z instrukcjami na ekranie.
  5. Wybierz Verify Level, aby sprawdzić pomiar poziomu.

Praktyczna pomoc

Typowe problemy

Brak komunikacji z urządzeniem

Sprawdź, czy na systemie załadowano najnowszy pakiet FDI/DD/DTM ze strony Emerson.com/DeviceInstallKits.

Wyciek procesowy

Upewnij się, że złącza procesowe zostały prawidłowo dokręcone przed podaniem ciśnienia do zbiornika.

Trudności z włożeniem złącza M12

Nie używaj siły. Sprawdź, czy złącze jest prawidłowo ustawione (wyrównane) przed włożeniem.

Przed użyciem

  • Sprawdź, czy instalację wykonuje wykwalifikowany personel.
  • Upewnij się, że zasilanie jest odłączone przed przystąpieniem do prac serwisowych.
  • Przygotuj uszczelkę odpowiednią dla kołnierza zbiornika.
  • Przygotuj uszczelniacz do gwintów (wymagany dla połączeń NPT).
  • Przygotuj przewód 24-18 AWG (zalecane ekranowane pary skręcone).
  • Sprawdź, czy zasilacz zapewnia napięcie 14-35 Vdc.

Parametry w praktyce

Minimalna rezystancja pętli
250 Ω wymagane dla komunikacji HART.

Ilustracje i schematy

  • Rysunek 3-1 przedstawia wykres limitów obciążenia (R) w zależności od napięcia zasilania (UE).
  • Rysunek 3-2 pokazuje schemat połączeń złącza M12: Pin 1 (L+), Pin 3 (L-), Piny 2 i 4 są niepodłączone (NC).

Zgodność modelu

  • Wymaga systemów zgodnych z FDI, DD lub DTM.
  • Dla wersji z gwintem G wymagana jest uszczelka.
