Instrukcja obsługi bramy sieciowej Emerson Wireless 1410 A/B i 1410D

Szybki przewodnik instalacji i konfiguracji bramy sieciowej Emerson Wireless 1410 A/B oraz 1410D. Zawiera instrukcje montażu na szynie DIN, podłączenia zasilania, konfiguracji sieciowej oraz schematy okablowania.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi szybki przewodnik dla bramy sieciowej Emerson Wireless 1410 A/B oraz 1410D. Urządzenie służy do zarządzania siecią bezprzewodową. Przed przystąpieniem do pracy należy upewnić się, że zasilanie jest zgodne z wymaganiami (10.5–30 VDC), a komputer używany do konfiguracji spełnia wymagania systemowe. Brama wymaga wstępnej konfiguracji sieciowej przez interfejs webowy przed pełnym uruchomieniem.

Planowanie sieci bezprzewodowej

Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 6
Dodatkowe zdjęcie montażowe ze strony 7
Dodatkowe zdjęcie montażowe ze strony 7
  • Kolejność uruchamiania: Brama powinna być w pełni zainstalowana i działać przed włączeniem zasilania modułów w urządzeniach polowych. Urządzenia polowe należy uruchamiać w kolejności od najbliższego do najdalszego względem bramy.
  • Pozycja anteny: Antena powinna być ustawiona pionowo, w odległości około 2 m od dużych konstrukcji lub budynków.
  • Wysokość montażu: Dla optymalnego zasięgu zaleca się montaż 4.6–7.6 m nad ziemią lub 2 m nad przeszkodami.

Wymagania PC i konfiguracja wstępna

Konfiguracja odbywa się przez przeglądarkę internetową. Wspierane systemy to Windows Server 2008, Windows 7, 8 oraz 10. Wymagane jest wyłączenie serwerów proxy w przeglądarce.

Ekran logowania do bramy
Ekran logowania do bramy

Konfiguracja sieciowa

  1. Podłącz komputer do portu Ethernet 1 bramy.

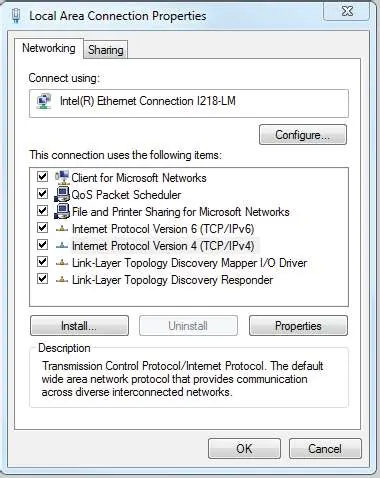

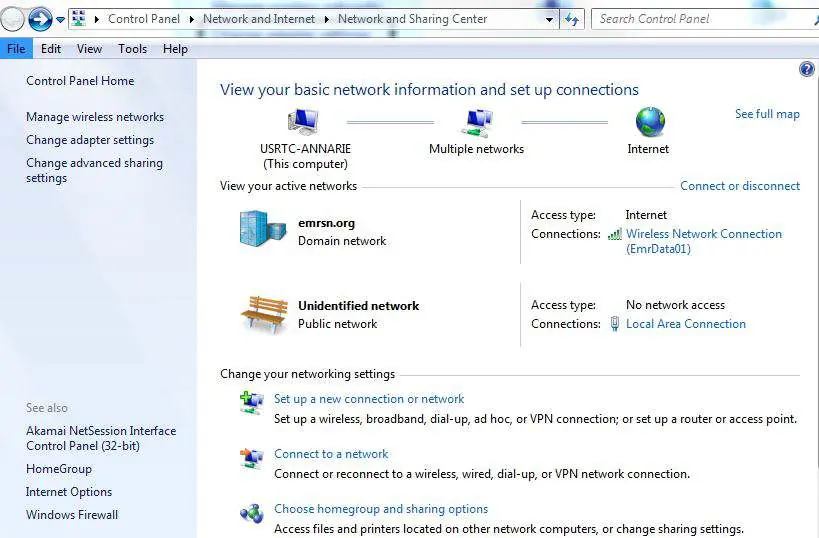

  2. Ustaw statyczny adres IP karty sieciowej komputera na 192.168.1.12 (dla bramy 192.168.1.10) oraz maskę podsieci 255.255.255.0.
  3. Otwórz przeglądarkę i przejdź pod adres https://192.168.1.10.
  4. Zaloguj się używając nazwy użytkownika admin i hasła default.
  5. W sekcji System Settings > Gateway > Ethernet Communication skonfiguruj adres IP lub DHCP.

Instalacja fizyczna

Urządzenie jest przeznaczone do montażu na szynie DIN TS35/7.5 lub TS35/15.

Montaż bramy na szynie DIN
Montaż bramy na szynie DIN
  • Montaż: Przechyl urządzenie, aby dolna krawędź zaczepiła o szynę, a następnie dociśnij górną część, aż zatrzask się zablokuje.
  • Demontaż: Użyj śrubokręta, aby zwolnić zatrzask DIN, a następnie pociągnij urządzenie do tyłu i w dół.

Podłączenie Emerson 1410D z 781

Instalacja wymaga ekranowanej skrętki dwużyłowej. W przypadku pracy w strefach zagrożonych wybuchem konieczne jest zastosowanie barier iskrobezpiecznych (I.S.) dla zasilania i sygnału. Należy zachować odpowiednie odległości separacji I.S.

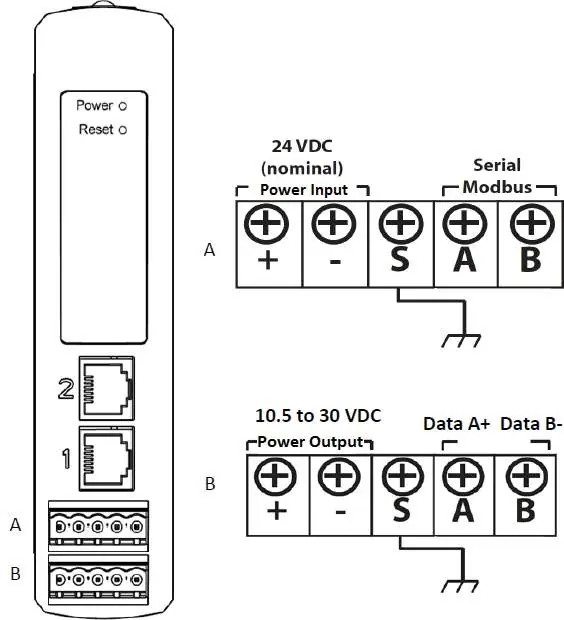

Schemat okablowania bramy Emerson 1410D
Schemat okablowania bramy Emerson 1410D

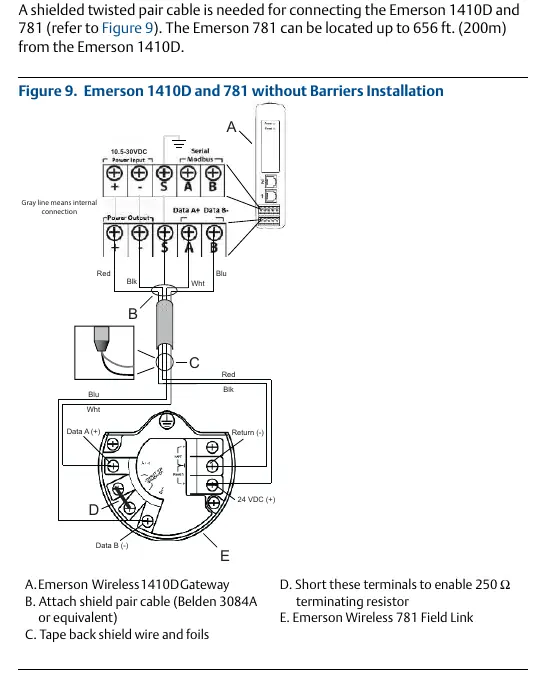

Schemat instalacji bez barier
Schemat instalacji bez barier

Uziemienie

Obudowa bramy na szynie DIN musi być uziemiona przewodem miedzianym #6 AWG (4.11 mm) o jak najkrótszej długości, bez ostrych zagięć i zwojów. Ekran kabla należy uziemić po stronie bramy, a po stronie urządzenia 781 zabezpieczyć taśmą.

Oprogramowanie

Opcjonalny pakiet oprogramowania zawiera Security Setup Utility oraz AMS Wireless Configurator. Instalację należy przeprowadzić z dołączonych płyt CD, zamykając wcześniej wszystkie inne programy.

Praktyczna pomoc

Typowe problemy

Brak komunikacji z urządzeniami polowymi po resecie aplikacji.

Resetowanie aplikacji tymczasowo wyłącza komunikację; należy odczekać na ponowne nawiązanie połączenia.

Brak dostępu do interfejsu webowego.

Sprawdź ustawienia IP karty sieciowej komputera (musi być w tej samej podsieci, np. 192.168.1.12 dla bramy 192.168.1.10) i wyłącz serwery proxy w przeglądarce.

Przed użyciem

  • Upewnij się, że zasilanie wynosi 10.5–30 VDC (20–30 VDC przy barierach I.S.).
  • Przygotuj kabel Ethernet do połączenia z PC.
  • Sprawdź, czy antena jest zamontowana pionowo, min. 2 m od dużych przeszkód.
  • Upewnij się, że komputer ma ustawiony statyczny adres IP w podsieci bramy.
  • Wyłącz serwery proxy w przeglądarce internetowej.

Parametry w praktyce

192.168.1.10
Fabryczny adres IP portu Ethernet 1.
192.168.2.10
Fabryczny adres IP portu Ethernet 2.

Ilustracje i schematy

  • Rysunki 1 i 2 pokazują układ portów Ethernet oraz zacisków zasilania i Modbus.
  • Rysunki 9, 10 i 11 przedstawiają schematy okablowania dla instalacji z barierami i bez nich.
  • Rysunek 13 ilustruje prawidłowe uziemienie anteny i obudowy.

Zgodność modelu

  • Wymaga zasilacza klasy 2.
  • Tylko do użytku wewnątrz pomieszczeń (suchych).
  • Wymaga barier I.S. przy instalacji w strefach zagrożonych wybuchem.
