Instrukcja obsługi akumulatora litowego Enerdrive B-TEC G2
Szybki przewodnik po instalacji, ładowaniu, konserwacji i obsłudze akumulatorów litowych Enerdrive B-TEC G2. Dowiedz się, jak bezpiecznie podłączyć, zresetować i monitorować baterię przez aplikację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Akumulator wymaga ładowarki z profilem LiFePO4 (14.2-14.6V). W przypadku wyłączenia z powodu niskiego napięcia, użyj przycisku Reset. str. 5, 8
Najważniejsze czynności
- Naładuj akumulator przed pierwszym użyciem str. 5
Pierwsze uruchomienie
- Naładuj akumulator do pełna i sprawdź stan w aplikacji str. 5, 9
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Akumulator wyłączony (niskie napięcie)
Wyłącz odbiorniki, podłącz ładowarkę, przytrzymaj przycisk Reset przez 5s, zwolnij i naciśnij ponownie.
str. 8Konserwacja i reset
- Procedura resetu: wyłącz odbiorniki, podłącz ładowarkę, przytrzymaj przycisk Reset 5s, zwolnij i naciśnij ponownie. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie nominalne | 12.8V | Napięcie znamionowe dla modeli 12V | str. 13 |
Gdzie szukać w PDF
- Instalacja str. 4
- Ładowanie str. 5
- Resetowanie str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Akumulatory Enerdrive B-TEC G2 to zaawansowane jednostki litowe (LiFePO4) z wbudowanym systemem zarządzania baterią (BMS) i monitoringiem przez aplikację. Instrukcja zawiera kluczowe wytyczne dotyczące bezpiecznej instalacji, ładowania oraz procedur serwisowych.
Instalacja
Akumulator musi być zainstalowany w suchym i chłodnym miejscu. Zaleca się montaż w pozycji pionowej przy użyciu dostarczonych tacek i pasów. Należy zachować 25 mm wolnej przestrzeni wokół urządzenia. Unikaj montażu w komorach silnika, miejscach o wysokiej temperaturze, obszarach narażonych na wilgoć oraz w pobliżu przewodów z gazem.
Podłączenie
Do jednego zacisku akumulatora nie należy podłączać więcej niż czterech przewodów. W przypadku większej liczby połączeń zaleca się użycie bloku bezpieczników i szyny zbiorczej. Przewody muszą mieć odpowiedni przekrój dostosowany do obciążenia (np. dla inwertera 1000W min. 35mm²).
Ładowanie
Wymagane jest użycie ładowarki z profilem LiFePO4 (napięcie ładowania 14.2 - 14.6V, podtrzymanie 13.5 - 13.6V). Nie należy używać trybów "Pulse" lub "Equalisation". Ładowanie bezpośrednio z alternatora jest zabronione.
Resetowanie akumulatora
Jeśli system DC wyłączy się z powodu niskiego napięcia, należy: wyłączyć wszystkie odbiorniki, podłączyć źródło ładowania, przytrzymać przycisk "Reset" przez 5 sekund, zwolnić i krótko nacisnąć ponownie. Po przywróceniu zasilania i osiągnięciu SOC powyżej 20% można włączyć odbiorniki.
Monitoring
Aplikacja mobilna pozwala na podgląd pojemności, napięcia, prądu, temperatury, cykli pracy oraz stanu naładowania (SOC). Hasło do zmiany nazwy Bluetooth to 1234.
Informacje o producencie
Enerdrive
Praktyczna pomoc
Typowe problemy
Akumulator wyłączył się (brak zasilania)
Sprawdź, czy nie zadziałało zabezpieczenie niskiego napięcia. Wykonaj procedurę resetu opisaną w sekcji 6.
Nierówne naładowanie przy połączeniu równoległym
Rozłącz akumulatory, naładuj je indywidualnie do pełna i pozostaw na 12 godzin przed ponownym połączeniem.
Przed użyciem
- Naładuj akumulator do pełna przed pierwszym użyciem.
- Upewnij się, że używasz ładowarki z profilem LiFePO4.
- Sprawdź, czy przekrój kabli jest odpowiedni dla Twojego inwertera.
- Zainstaluj akumulator w pozycji pionowej w suchym miejscu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- SOC (State of Charge)
- Procentowy stan naładowania akumulatora, najdokładniejsza metoda monitorowania.
Ilustracje i schematy

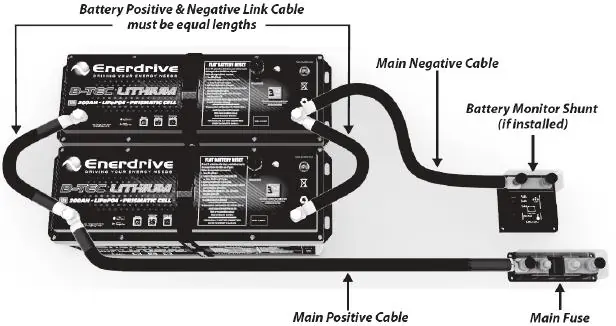

- Schemat połączenia równoległego pokazuje, jak poprawnie połączyć dwa akumulatory, aby zwiększyć pojemność.

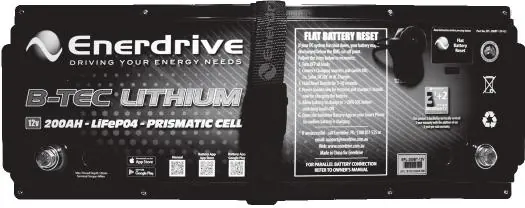

- Rysunek przycisku resetu wskazuje lokalizację przycisku na obudowie akumulatora.
Zgodność modelu
- Nie łączyć akumulatorów szeregowo w celu zwiększenia napięcia.
- Nie ładować bezpośrednio z alternatora.
- Nie używać ładowarek z trybem wyrównywania (Equalisation).
