Instrukcja obsługi przetwornicy napięcia Enerdrive ePOWER
Szybki przewodnik po instalacji i obsłudze przetwornicy napięcia Enerdrive ePOWER. Dowiedz się, jak bezpiecznie podłączyć urządzenie do akumulatora, zrozumieć kody błędów oraz jak poprawnie użytkować modele 1000W i 2000W.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przetwornica napięcia Enerdrive ePOWER służy do zasilania urządzeń 230V AC z akumulatora 12V. Przed przystąpieniem do instalacji należy zapoznać się z ostrzeżeniami dotyczącymi bezpieczeństwa. Urządzenie powinno być instalowane przez wykwalifikowanego elektryka. Należy unikać wilgoci, wysokich temperatur oraz blokowania otworów wentylacyjnych.
Opis urządzenia

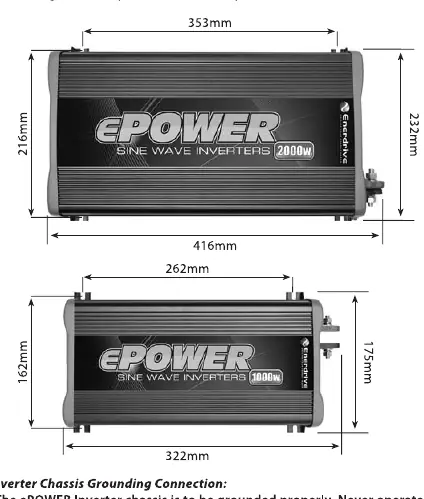

Urządzenie posiada wbudowane gniazda wyjściowe AC, port USB 5V, przycisk zasilania oraz wyświetlacz cyfrowy. Na tylnym panelu znajdują się zaciski wejściowe DC (dodatni i ujemny) oraz otwory wentylacyjne. Modele różnią się mocą wyjściową (1000W lub 2000W) oraz liczbą gniazd wyjściowych.
Instalacja
Instalacja wymaga zachowania szczególnej ostrożności:
- Zapewnij minimum 75mm wolnej przestrzeni wokół urządzenia dla prawidłowej wentylacji.
- Użyj odpowiedniego bezpiecznika DC na przewodzie dodatnim: 150A dla modelu 1000W oraz 250A dla modelu 2000W.
- Zastosuj przewody o odpowiednim przekroju: min. 35mm² dla 1000W oraz 70mm² dla 2000W (maksymalna długość 1.5m).
- Podłącz urządzenie do akumulatora 12V typu deep cycle, dbając o właściwą polaryzację.
- Uziemienie obudowy jest wymagane dla bezpieczeństwa.
Obsługa
Urządzenie obsługuje się za pomocą przycisku Power/Select:
- Włączanie/Wyłączanie: Przytrzymaj przycisk przez około 1-2 sekundy.
- Tryb USB: Możliwe jest włączenie samego portu USB bez zasilania AC, aby oszczędzać akumulator.
- Wyświetlacz: Pokazuje napięcie akumulatora, moc wyjściową lub kody błędów.
Kody błędów i rozwiązywanie problemów
W przypadku wystąpienia błędu, dioda statusu zmieni kolor na pomarańczowy lub czerwony, a na wyświetlaczu pojawi się kod:
- E01: Niskie napięcie wejściowe (naładuj akumulator).
- E02: Wysokie napięcie wejściowe (sprawdź akumulator/ładowarkę).
- E03: Przeciążenie lub zwarcie (zmniejsz obciążenie).
- E04/E07: Przegrzanie (sprawdź wentylację).
- E05: Niskie napięcie wejściowe (ostrzeżenie).
- E06: Przeciążenie (bliskie limitu).
Dane techniczne
Urządzenie zapewnia czystą sinusoidę (True Sine Wave). Zakres napięcia wejściowego wynosi 10.5V - 15.5V DC. Temperatura pracy urządzenia mieści się w zakresie od 0°C do 40°C.
Informacje o producencie
Enerdrive
Praktyczna pomoc
Typowe problemy
Brak napięcia wyjściowego, dioda statusu wyłączona
Sprawdź, czy urządzenie jest włączone przyciskiem Power/Select oraz czy bezpiecznik DC lub wyłącznik nie jest przepalony/wyłączony.
Dioda statusu świeci na pomarańczowo
Wykryto ostrzeżenie. Sprawdź kod błędu na wyświetlaczu i podejmij odpowiednie kroki (np. naładuj akumulator lub zmniejsz obciążenie).
Dioda statusu świeci na czerwono
Urządzenie wyłączyło się z powodu błędu. Sprawdź kod błędu na wyświetlaczu i zrestartuj urządzenie po usunięciu przyczyny.
Przed użyciem
- Upewnij się, że używasz akumulatora 12V typu deep cycle.
- Zainstaluj bezpiecznik DC o odpowiedniej wartości (150A dla 1000W, 250A dla 2000W).
- Zapewnij 75mm wolnej przestrzeni wokół urządzenia.
- Sprawdź, czy przekrój kabli zasilających jest zgodny z instrukcją (min. 35mm² lub 70mm²).
- Upewnij się, że polaryzacja podłączenia do akumulatora jest poprawna.
Parametry w praktyce
- AC Output Wave
- Czysta sinusoida (True Sine Wave) – bezpieczna dla wrażliwej elektroniki.
- Nominal DC Input Voltage
- Napięcie wejściowe 12V DC z akumulatora.
- Under Voltage Shutdown
- Napięcie 10.5V, przy którym urządzenie wyłącza się, aby chronić akumulator przed głębokim rozładowaniem.
Ilustracje i schematy
- Schemat połączeń przedstawia podłączenie przetwornicy do akumulatora 12V poprzez bezpiecznik i wyłącznik.

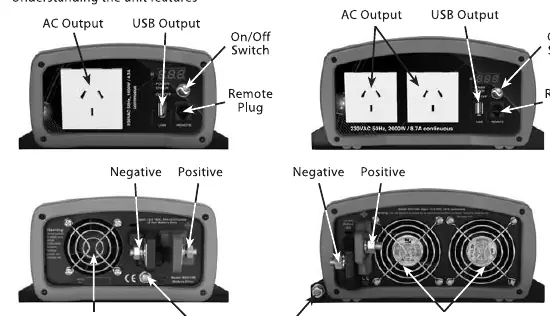

- Panel przedni zawiera gniazda AC, port USB, przycisk zasilania oraz wyświetlacz LED.
Zgodność modelu
- Nie używać w systemach podtrzymywania życia.
- Wymaga akumulatora 12V.
- Przeznaczone do użytku wewnątrz pomieszczeń lub w pojazdach (RV).
