Instrukcja obsługi falownika fotowoltaicznego Huawei SUN2000-100KTL/110KTL/115KTL-M2

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy falowników fotowoltaicznych Huawei SUN2000-100KTL-M2, SUN2000-110KTL-M2 oraz SUN2000-115KTL-M2. Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, instalacji, podłączeń elektrycznych, uruchomienia oraz konserwacji urządzenia. Przed przystąpieniem do prac należy zapoznać się z pełną treścią dokumentu, aby uniknąć zagrożeń życia, zdrowia oraz uszkodzenia sprzętu.

Opis urządzenia

Falowniki SUN2000 to trójfazowe falowniki sieciowe, które przekształcają prąd stały (DC) generowany przez ciągi PV na prąd przemienny (AC) i przesyłają go do sieci energetycznej. Urządzenia charakteryzują się inteligentnym chłodzeniem, obsługą diagnostyki krzywej I-V oraz wbudowanymi zabezpieczeniami przeciwprzepięciowymi (SPD).

Instalacja

Przed instalacją należy sprawdzić stan opakowania i kompletność akcesoriów. Falownik może być montowany na wsporniku lub na ścianie. Należy zapewnić odpowiednie odstępy wokół urządzenia dla zapewnienia właściwej wentylacji (min. 200 mm z góry, 600 mm z boków i dołu). Instalacja powinna odbywać się w środowisku o odpowiedniej temperaturze i wilgotności, z dala od materiałów łatwopalnych i wybuchowych.

Podłączenia elektryczne

Podłączenia powinny być wykonywane przez wykwalifikowany personel. Należy pamiętać o:

• Podłączeniu kabla PE (uziemienie) przed innymi połączeniami.

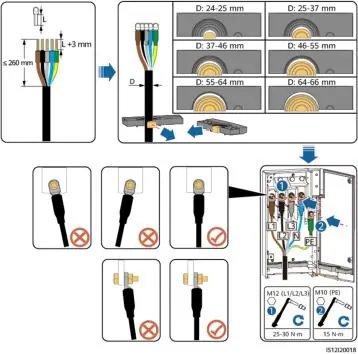

• Prawidłowym przygotowaniu kabli AC i DC zgodnie z lokalnymi standardami.
• Użyciu odpowiednich złączy PV (Amphenol Helios H4 lub Staubli MC4).
• Separacji kabli komunikacyjnych od kabli zasilających.
• Zastosowaniu odpowiednich zabezpieczeń (bezpieczniki/wyłączniki) po stronie AC.

Uruchomienie

Przed włączeniem zasilania należy sprawdzić, czy wszystkie przełączniki DC i AC są w pozycji OFF. Uruchomienie odbywa się poprzez włączenie wyłącznika AC, a następnie przełączników DC na obudowie falownika. Po włączeniu należy sprawdzić status diod LED.

Obsługa przez aplikację

Konfiguracja falownika odbywa się za pomocą aplikacji FusionSolar lub SUN2000. Aplikacja umożliwia ustawienie parametrów sieciowych, ochronnych oraz funkcji specjalnych (np. LVRT, HVRT, PID). Połączenie z falownikiem możliwe jest przez moduł WLAN, Bluetooth lub kabel USB.

Konserwacja i rozwiązywanie problemów

Zaleca się regularne czyszczenie otworów wentylacyjnych i sprawdzanie stanu wentylatorów. W przypadku wystąpienia alarmu, należy sprawdzić kod błędu w aplikacji i podjąć odpowiednie kroki naprawcze opisane w tabeli alarmów (np. sprawdzenie polaryzacji PV, impedancji uziemienia lub wymiana wentylatora).
