Instrukcja obsługi inwertera hybrydowego GoodWe BTC Series 100kW
Szybki przewodnik po instalacji, konfiguracji i uruchomieniu inwerterów hybrydowych GoodWe serii BTC i ETC. Zawiera schematy połączeń, procedury uruchamiania, ustawienia parametrów oraz instrukcje obsługi menu LCD.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik dla inwerterów hybrydowych i AC-coupled serii ETC oraz BTC (50 kW - 100 kW). Kluczowe zasady pracy systemu obejmują:
- Praca równoległa: Maksymalnie 4 inwertery mogą być połączone w systemie równoległym. Wszystkie muszą posiadać spójną wersję oprogramowania (ARM 02.94 lub nowsza, DSP 02.553 lub nowsza).
- System bateryjny: Maksymalnie 8 systemów bateryjnych Lynx C w klastrze. Nie należy łączyć różnych wersji systemów bateryjnych.
- Dostęp do ustawień: Dostęp do menu ustawień wymaga hasła, które należy uzyskać od serwisu.
Opis urządzenia i kompatybilność
Instrukcja dotyczy inwerterów serii ETC (GW50K06-ETC, GW50K07-ETC, GW100K06-ETC, GW100K07-ETC) oraz BTC (GW50K06-BTC, GW50K07-BTC, GW100K06-BTC, GW100K07-BTC). Współpracują one z systemami bateryjnymi Lynx C (LX C101-10, LX C120-10, LX C138-10, LX C156-10) oraz licznikami energii GM3000C lub GM330.
Instalacja i połączenia
Instalacja obejmuje montaż mechaniczny, podłączenie uziemienia (PE), paneli PV (dla serii ETC), baterii, zasilania AC oraz komunikacji (COM). W przypadku licznika GM330 należy zamówić przekładnik prądowy (CT) o przekładni nA/5A, gdzie n mieści się w zakresie 200-5000.
Uruchomienie i obsługa
Uruchomienie systemu odbywa się poprzez sekwencję włączania/wyłączania opisaną w instrukcji. Do nawigacji po menu LCD służą przyciski: góra/dół (zmiana wartości), enter (wejście w podmenu/zatwierdzenie) oraz esc (powrót). Długie przytrzymanie przycisku enter służy do zapisywania parametrów.
Konfiguracja parametrów
Użytkownik może skonfigurować:
- Safety Code: Wybór kraju instalacji.
- Battery Type: Wybór typu baterii (np. BYD, EVE, GoodWe).
- Working Mode: Wybór trybu pracy (Self-use, Peak Shaving, Backup Mode, Economic Mode).
- CT Ratio: Ustawienie przekładni przekładnika prądowego.
Aplikacje mobilne
System wspiera konfigurację i monitorowanie poprzez aplikację SolarGo oraz SEMS Portal. Aplikacje umożliwiają tworzenie elektrowni, dodawanie urządzeń (poprzez skanowanie QR) oraz zdalny podgląd parametrów pracy.
Informacje o producencie
GoodWe Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak dostępu do menu ustawień
Dostęp wymaga hasła serwisowego. Skontaktuj się z autoryzowanym serwisem GoodWe.
Błędy w systemie równoległym
Upewnij się, że wszystkie inwertery mają identyczną wersję oprogramowania (ARM 02.94+, DSP 02.553+).
Błędy komunikacji z baterią
Sprawdź, czy nie mieszane są różne wersje systemów bateryjnych Lynx C w jednym klastrze.
Przed użyciem
- Sprawdź wersję oprogramowania układowego inwerterów.
- Upewnij się, że przekładnik prądowy (CT) dla GM330 ma odpowiednią przekładnię (nA/5A).
- Przygotuj hasło serwisowe do menu ustawień.
- Zweryfikuj poprawność połączeń kablowych zgodnie ze schematem dla Twojej konfiguracji (Single/Multiple Inverter).
Parametry w praktyce
- ARM/DSP Version
- Wersje oprogramowania układowego wymagane dla poprawnej pracy równoległej.
Ilustracje i schematy

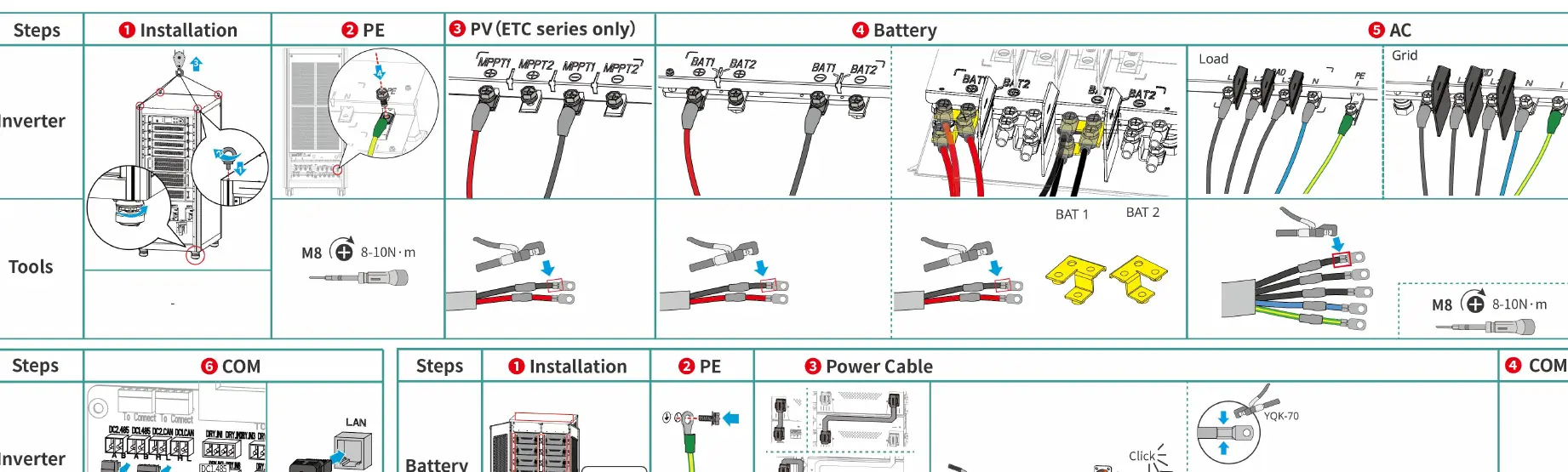

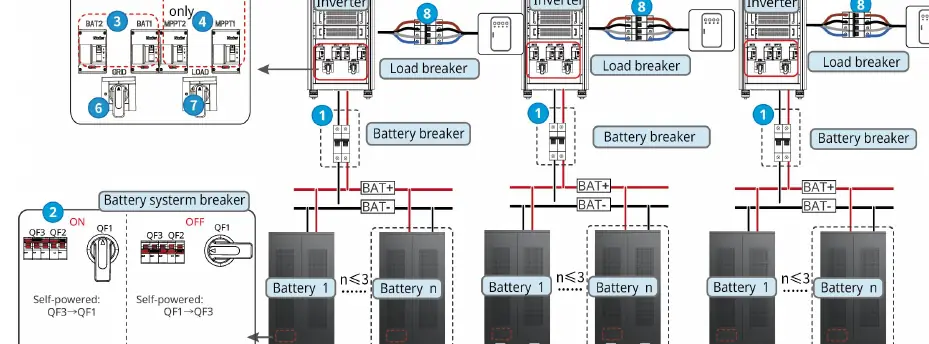

- Schematy połączeń obejmują konfiguracje dla pojedynczego inwertera oraz systemów równoległych z licznikami GM330 lub GM3000C.
- Wskazano punkty podłączenia dla: PV, baterii, sieci AC, obciążeń (Load/Back-up), komunikacji (RS485/CAN) oraz licznika.
Zgodność modelu
- Maksymalnie 4 inwertery w systemie równoległym.
- Maksymalnie 8 systemów bateryjnych Lynx C w klastrze.
- Możliwość łączenia inwerterów serii ETC i BTC w jednym systemie równoległym.
