Instrukcja obsługi falownika GoodWe GT G1 100-150kW

Szybki przewodnik po instalacji, podłączeniu elektrycznym, uruchomieniu i konserwacji falownika sieciowego GoodWe serii GT G1 (100-150kW). Zawiera schematy połączeń, listę błędów i parametry techniczne.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy falowników sieciowych GoodWe serii GT G1 (modele GW150K-GT-G10 oraz GW100K-GT-L-G10). Dokument zawiera wytyczne dotyczące bezpiecznej instalacji, podłączenia elektrycznego, uruchomienia oraz konserwacji urządzenia. Falownik jest przeznaczony wyłącznie dla wykwalifikowanych profesjonalistów posiadających odpowiednie przeszkolenie w zakresie systemów elektrycznych.

Opis urządzenia

Falownik GT G1 to trójfazowy falownik sieciowy PV. Urządzenie posiada wskaźniki stanu pracy, opcjonalny wyświetlacz LCD z przyciskami, porty wejściowe PV, wyłączniki DC, porty komunikacyjne oraz terminale AC. Szczegółowy opis komponentów znajduje się w sekcji opisującej wygląd urządzenia.

Komponenty falownika
Komponenty falownika

Instalacja

Instalacja musi odbywać się w miejscu dobrze wentylowanym, z dala od materiałów łatwopalnych i wybuchowych. Falownik może być montowany wewnątrz lub na zewnątrz (stopień ochrony IP66). Należy zapewnić odpowiednie odstępy montażowe (min. 500mm po bokach, 1000mm z przodu). Urządzenie należy montować pionowo lub z maksymalnym odchyleniem do tyłu o 15 stopni.

Kroki montażu falownika
Kroki montażu falownika

Podłączenia elektryczne

Przed przystąpieniem do prac należy upewnić się, że wyłączniki DC i AC są w pozycji wyłączonej. Podłączenia obejmują:

Podłączenie kabli AC
Podłączenie kabli AC
Podłączenie kabli DC
Podłączenie kabli DC

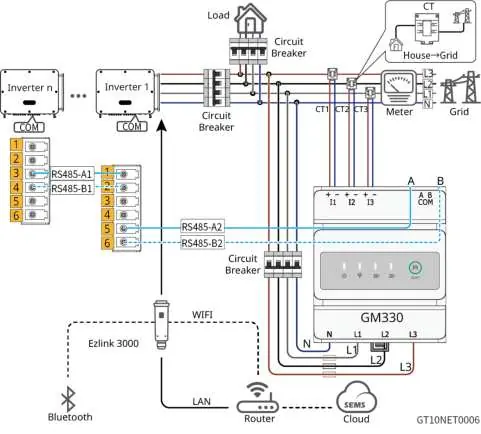

Schemat komunikacji
Schemat komunikacji
  • Uziemienie (PE): Należy podłączyć kabel PE do terminala uziemiającego.
  • Wyjście AC: Podłączenie przewodów L1, L2, L3, N i PE zgodnie z wymaganiami sieci.
  • Wejście DC: Podłączenie ciągów PV do terminali MPPT przy użyciu dostarczonych złączy DC. Należy zachować polaryzację.
  • Komunikacja: Podłączenie kabli RS485 do monitoringu lub kontroli mocy.

Uruchomienie

Procedura uruchomienia obejmuje sprawdzenie poprawności wszystkich połączeń (PE, AC, DC, komunikacja) oraz upewnienie się, że nieużywane porty są zabezpieczone. Uruchomienie polega na włączeniu wyłącznika AC, a następnie wyłącznika DC falownika.

Procedura włączania
Procedura włączania

Konserwacja

Zaleca się regularną konserwację, w tym czyszczenie radiatorów i wlotów/wylotów powietrza (co 6-12 miesięcy), sprawdzanie stanu połączeń elektrycznych oraz testowanie wyłącznika DC (raz w roku). Falownik wyposażony jest w zewnętrzny moduł wentylatora, który wymaga corocznego czyszczenia.

Rozwiązywanie problemów

W przypadku wystąpienia błędu, falownik sygnalizuje go za pomocą wskaźników LED lub poprzez aplikację SolarGo. Typowe problemy obejmują błędy sieci (np. przepięcia, zbyt niskie napięcie), błędy izolacji PV oraz błędy wewnętrzne. Wiele błędów sieciowych ustępuje automatycznie po ustabilizowaniu się parametrów sieci.

Informacje o producencie

GoodWe Technologies Co., Ltd.

Profil marki

Praktyczna pomoc

Typowe problemy

Utility Grid Power Off

Sprawdź, czy obwód AC lub wyłącznik AC nie są rozłączone. Alarm zniknie automatycznie po przywróceniu zasilania sieciowego.

Grid Overvoltage Protection

Sprawdź, czy napięcie sieci mieści się w dopuszczalnym zakresie. Jeśli problem występuje często, skontaktuj się z operatorem sieci.

Low Insulation Resistance

Sprawdź rezystancję izolacji ciągu PV do uziemienia. Sprawdź, czy kabel PE jest poprawnie podłączony.

Internal Comm Loss

Odłącz wyłącznik AC i DC, odczekaj 5 minut i włącz ponownie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Przed użyciem

  • Sprawdź opakowanie pod kątem uszkodzeń.
  • Upewnij się, że model falownika jest zgodny z zamówieniem.
  • Sprawdź, czy miejsce instalacji jest dobrze wentylowane.
  • Upewnij się, że wspornik montażowy jest solidny.
  • Przygotuj odpowiednie narzędzia (klucz dynamometryczny, multimetr, itp.).

Parametry w praktyce

Max. Input Voltage
Maksymalne napięcie wejściowe DC (1100V dla GW150K, 900V dla GW100K).
MPPT Operating Voltage Range
Zakres napięcia pracy MPPT, w którym falownik optymalizuje wydajność.
Ingress Protection Rating
Stopień ochrony IP66 (odporność na pył i silne strumienie wody).

Ilustracje i schematy

  • Schemat połączeń AC: Pokazuje podłączenie przewodów L1, L2, L3, N i PE do terminala AC.
  • Schemat połączeń DC: Pokazuje podłączenie ciągów PV do terminali wejściowych MPPT.
  • Schemat komunikacji: Pokazuje podłączenie RS485 do rejestratora danych lub kontrolera energii.

Zgodność modelu

  • Wymaga profesjonalnego montażu przez wykwalifikowany personel.
  • Kompatybilny z systemami monitoringu SEMS Portal.
  • Wymaga użycia dedykowanych złączy DC dostarczonych w zestawie.
