Instrukcja obsługi systemu konwersji energii GoodWe PCS Series 100/125kW
Szybki przewodnik po systemie konwersji energii GoodWe PCS Series 100/125kW. Zawiera dane techniczne, parametry pracy, zabezpieczenia oraz informacje o instalacji i kompatybilności.
Spis treści
Najważniejsze informacje z instrukcji
System konwersji energii GoodWe PCS Series (modele 100/125kW) to zaawansowane rozwiązanie przeznaczone do pracy w systemach on-grid oraz off-grid. Urządzenie charakteryzuje się wysoką wydajnością, obsługą systemów bateryjnych oraz elastycznością montażową. Dokumentacja techniczna określa parametry pracy w trudnych warunkach środowiskowych oraz wymogi dotyczące integracji z systemami BMS i EMS.
Opis urządzenia
Urządzenie jest kompaktowym systemem konwersji energii typu string, zaprojektowanym do pracy wewnątrz i na zewnątrz budynków (stopień ochrony IP66). Posiada wbudowane zabezpieczenia elektryczne, inteligentne chłodzenie oraz interfejs LED do monitorowania stanu pracy.
Instalacja i montaż
System wspiera instalację poziomą lub pionową, co ułatwia integrację w szafach sterowniczych. Zastosowano w nim terminale typu plug-in, które przyspieszają proces podłączenia elektrycznego. Urządzenie wymaga zapewnienia odpowiedniej wentylacji ze względu na system chłodzenia typu Smart Fan.
Bezpieczeństwo i zabezpieczenia
Urządzenie jest wyposażone w szereg zintegrowanych funkcji ochronnych, w tym:
- Zabezpieczenie przed odwrotną polaryzacją baterii
- Ochronę przeciwprzepięciową DC i AC (Type II)
- Zabezpieczenie nadprądowe i przeciwzwarciowe AC
- Monitorowanie prądu różnicowego
- Zintegrowany wyłącznik DC (stycznik)
- Zabezpieczenie przed pracą wyspową (anti-islanding)
Dane techniczne
Kluczowe parametry pracy dla serii 100/125kW:
- Zakres napięcia pracy DC: 670 - 1000 V
- Nominalne napięcie wyjściowe AC: 400 / 380 V (3L/N/PE)
- Maksymalna wydajność: 98,6%
- Zakres temperatury pracy: -25 do +60 stopni Celsjusza
- Komunikacja: RS485, CAN, Ethernet (protokoły Modbus RTU, Modbus TCP)
- Wymiary: 600 x 266 x 900 mm
- Waga: poniżej 80 kg
Informacje o producencie
GoodWe Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Praca w wysokich temperaturach
Urządzenie posiada zdolność do pracy z przeciążeniem 110% w 40°C. Powyżej 50°C może wystąpić obniżenie mocy (derating).
Ograniczenia wysokości
Maksymalna wysokość pracy urządzenia wynosi 4000 m n.p.m.
Przed użyciem
- Sprawdź, czy napięcie baterii mieści się w zakresie 670-1000 V.
- Upewnij się, że sieć AC jest zgodna z parametrami 400/380 V.
- Zweryfikuj dostępność komunikacji RS485/CAN/Ethernet dla integracji z BMS/EMS.
- Upewnij się, że miejsce montażu pozwala na swobodny przepływ powietrza dla chłodzenia.
Parametry w praktyce
- DVC (Decisive Voltage Class)
- Klasyfikacja napięciowa: Bateria C, AC C, Komunikacja A.
Ilustracje i schematy

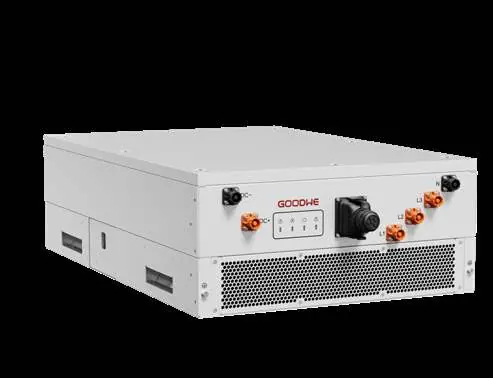

- Panel przedni zawiera złącza DC+, DC-, złącza fazowe L1, L2, L3, złącze neutralne N oraz wskaźniki LED stanu pracy.
Zgodność modelu
- Wymaga zewnętrznego systemu BMS i EMS do pełnej optymalizacji zarządzania energią.
- Obsługuje systemy sieciowe TN-S, TN-C, TN-C-S, TT oraz IT.
