Instrukcja obsługi falownika GoodWe GT G1 100-150kW
Szybki przewodnik po instalacji, podłączeniu elektrycznym, uruchomieniu i konserwacji falowników GoodWe serii GT G1 (100-150kW). Zawiera procedury bezpieczeństwa, schematy połączeń i rozwiązywanie problemów.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy trójfazowych falowników sieciowych GoodWe serii GT G1 (modele GW100K-GT-L-G10 oraz GW150K-GT-G10). Dokument zawiera wytyczne dotyczące bezpiecznego montażu, podłączenia elektrycznego (DC/AC), uruchomienia systemu oraz konserwacji. Urządzenie przeznaczone jest wyłącznie dla wykwalifikowanego personelu technicznego.

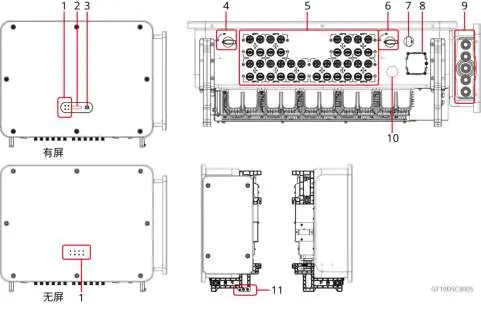

Opis urządzenia i elementy zestawu
Falownik GT G1 służy do konwersji prądu stałego (DC) z paneli fotowoltaicznych na prąd przemienny (AC) i przesyłania go do sieci energetycznej. W skład zestawu wchodzą: falownik, płyta montażowa, złącza DC, terminale (2PIN, 4PIN, 6PIN, 8PIN), klucz do złączy DC, śruby montażowe oraz dokumentacja.
Instalacja
Falownik należy montować pionowo lub z maksymalnym odchyleniem do 15 stopni. Wymagane jest zapewnienie odpowiedniej wentylacji (zachowanie odstępów min. 500mm po bokach i 1000mm od góry/dołu). Urządzenie posiada stopień ochrony IP66, co pozwala na montaż wewnątrz i na zewnątrz budynków, z dala od bezpośredniego nasłonecznienia i źródeł ciepła.
Podłączenia elektryczne
- PE: Należy zapewnić solidne uziemienie obudowy.

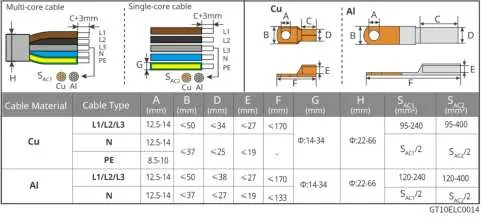

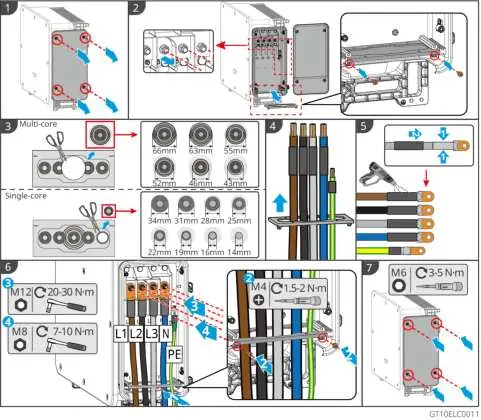

- AC: Podłączenie do sieci wymaga zabezpieczeń (wyłączniki nadprądowe/bezpieczniki). Należy stosować kable miedziane lub aluminiowe z odpowiednimi końcówkami.

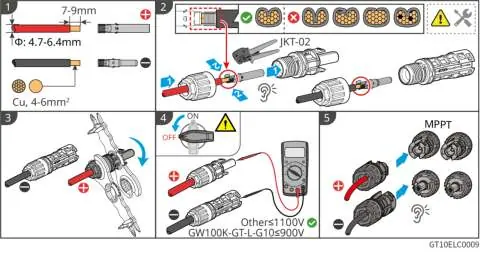

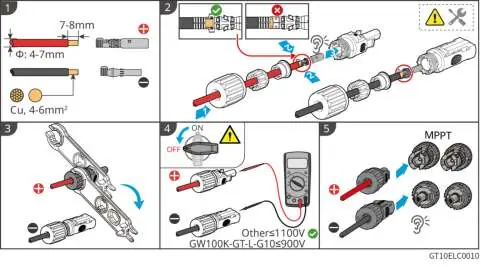

- DC: Podłączenie paneli PV musi odbywać się zgodnie z polaryzacją (PV+ do PV+, PV- do PV-). Napięcie obwodu otwartego nie może przekraczać maksymalnego napięcia wejściowego falownika.
- Komunikacja: Falownik obsługuje RS485, WiFi, LAN, Bluetooth oraz PLC.
Uruchomienie i tryby pracy

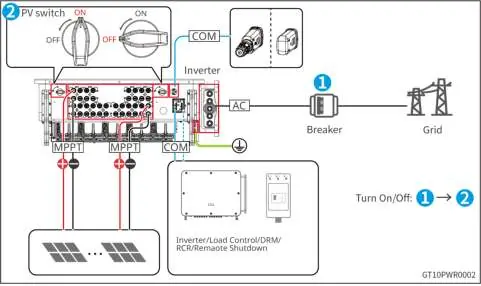

Przed uruchomieniem należy sprawdzić poprawność wszystkich połączeń. Procedura uruchomienia: 1. Włącz wyłącznik AC. 2. Włącz wyłącznik DC falownika. Urządzenie automatycznie przechodzi przez tryby: Standby, Self-check, On-grid (praca sieciowa).
Konserwacja
Zaleca się coroczną kontrolę wentylatorów, czyszczenie radiatorów oraz sprawdzanie szczelności przepustów kablowych. W przypadku konieczności czyszczenia wentylatora, należy najpierw wyłączyć falownik i odczekać na rozładowanie komponentów wewnętrznych.
Rozwiązywanie problemów
Większość błędów (np. Grid Overvoltage, Low Insulation Resistance) wymaga sprawdzenia parametrów sieci lub stanu połączeń kablowych. W przypadku błędów wewnętrznych (np. Internal Comm Loss, Relay Check Abnormality) zaleca się wyłączenie urządzenia na 5 minut i ponowne uruchomienie. Jeśli problem nie ustąpi, należy skontaktować się z serwisem GoodWe pod adresem [email protected].
Informacje o producencie
GoodWe Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Utility Grid Power Off
Sprawdź, czy obwód AC lub wyłącznik AC nie są rozłączone. Alarm zniknie automatycznie po przywróceniu zasilania sieciowego.
Grid Overvoltage Protection
Jeśli problem występuje często, sprawdź czy napięcie sieci mieści się w dopuszczalnym zakresie. Skontaktuj się z operatorem sieci energetycznej.
Low Insulation Resistance
Sprawdź rezystancję izolacji stringów PV do uziemienia. Sprawdź, czy kabel PE jest poprawnie podłączony.
Internal Comm Loss
Odłącz wyłącznik AC i DC, odczekaj 5 minut i włącz ponownie. Jeśli problem nie ustąpi, skontaktuj się z serwisem.
Przed użyciem
- Sprawdź, czy falownik jest bezpiecznie zamontowany w dobrze wentylowanym miejscu.
- Upewnij się, że wszystkie kable (PE, DC, AC, komunikacyjne) są poprawnie i bezpiecznie podłączone.
- Sprawdź, czy nieużywane porty i terminale są uszczelnione.
- Upewnij się, że napięcie i częstotliwość w punkcie przyłączenia spełniają wymagania sieci.
- Sprawdź, czy wyłączniki DC i AC są w pozycji wyłączonej przed rozpoczęciem prac.
Parametry w praktyce
- Max. Input Voltage
- Maksymalne napięcie wejściowe DC (1100V dla GW150K, 900V dla GW100K). Przekroczenie może uszkodzić falownik.
- MPPT Operating Voltage Range
- Zakres napięcia pracy MPPT, w którym falownik optymalizuje uzysk energii.
- Ingress Protection Rating (IP66)
- Wysoki stopień ochrony przed pyłem i silnymi strumieniami wody, umożliwiający montaż zewnętrzny.
Ilustracje i schematy
- Schemat połączeń DC: pokazuje podłączenie stringów PV do MPPT przez wyłączniki DC i zabezpieczenia przeciwprzepięciowe (SPD).

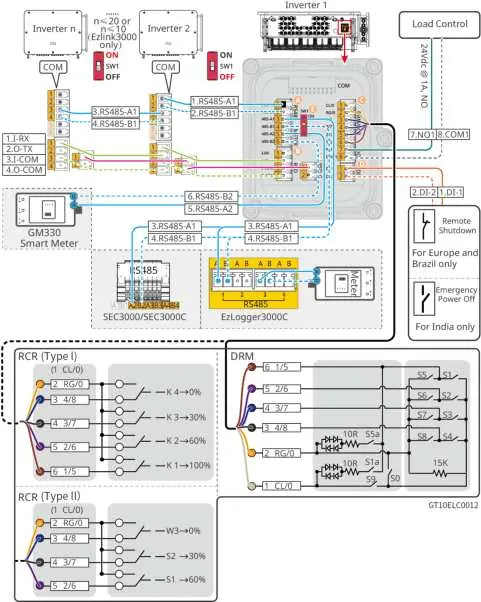

- Schemat komunikacji: przedstawia sposób łączenia wielu falowników w sieć RS485 z rejestratorem danych (EzLogger/SEC3000).

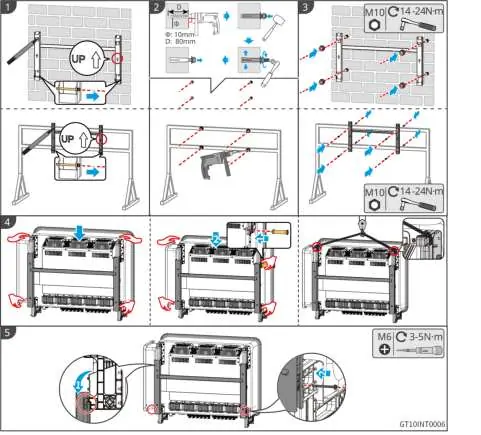

- Schemat montażu: ilustruje proces wiercenia otworów, mocowania płyty montażowej i zawieszania falownika.
Zgodność modelu
- Falownik wymaga wyłączników AC dobranych zgodnie z lokalnymi przepisami (zalecane 315A/400V).
- W przypadku użycia kabli aluminiowych wymagane są końcówki przejściowe miedź-aluminium.
- Współpraca z systemami monitoringu GoodWe (SEMS Portal) wymaga modułu komunikacyjnego (WiFi/LAN/4G).
