Instrukcja obsługi falownika hybrydowego Goodwe BTC Series 100KW
Szybki przewodnik po instalacji, konfiguracji i uruchomieniu falowników hybrydowych Goodwe serii BTC i ETC o mocy 50-100kW, zawierający schematy połączeń i procedury ustawień.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skrócony przewodnik instalacji i uruchomienia falowników hybrydowych Goodwe serii ETC oraz BTC (50-100kW). Instrukcja obejmuje zasady łączenia urządzeń w systemy równoległe, schematy okablowania oraz procedury konfiguracyjne za pomocą panelu LCD i aplikacji mobilnych.
Opis urządzeń i kompatybilność
System obsługuje falowniki serii ETC (GW50K06-ETC do GW100K07-ETC) oraz BTC (GW50K06-BTC do GW100K07-BTC). W systemie równoległym można połączyć maksymalnie 4 falowniki. Wymagane jest spójne oprogramowanie układowe (ARM 02.94+, DSP 02.553+). Systemy bateryjne Lynx C (LX C101-10 do LX C156-10) mogą być klastrowane do 8 jednostek.
Instalacja i połączenia
Instalacja obejmuje montaż mechaniczny, podłączenie uziemienia (PE), paneli fotowoltaicznych (tylko seria ETC), baterii, sieci AC oraz komunikacji (COM). Należy przestrzegać momentów dokręcania śrub (np. M8: 8-10 Nm, M6: 4.5-6 Nm). Szczegółowe schematy połączeń dla pojedynczych i wielu falowników z licznikami GM330/GM3000C znajdują się w sekcji diagramów.
Uruchomienie i konfiguracja

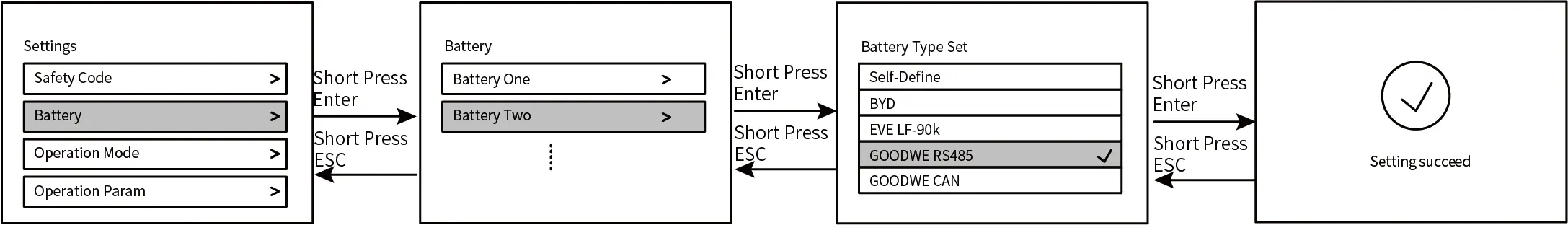

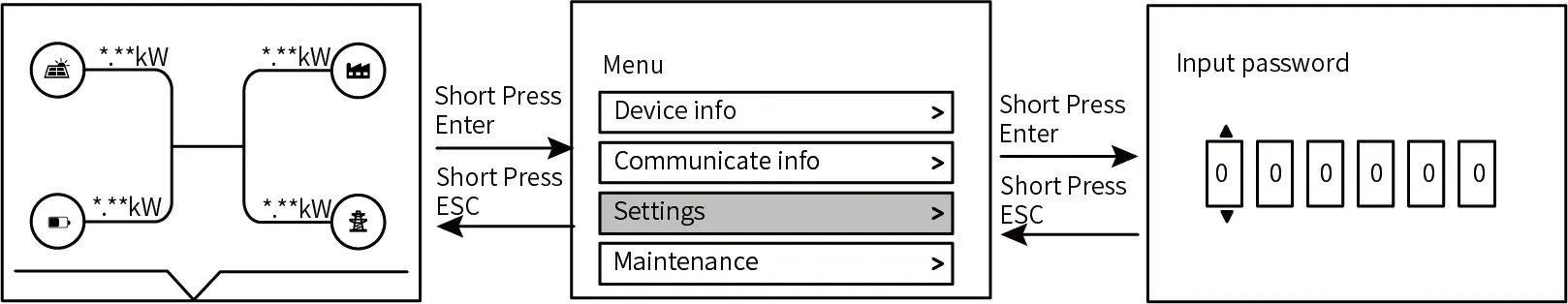

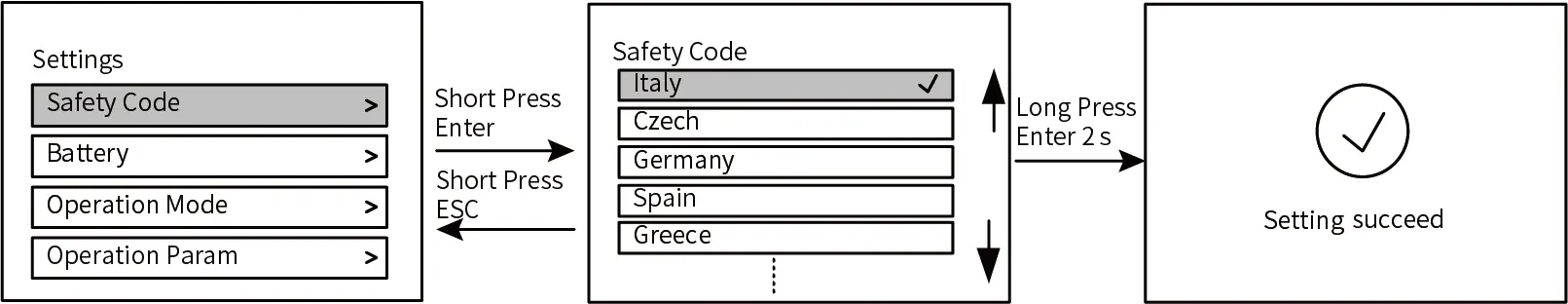

Dostęp do menu ustawień wymaga hasła, które można uzyskać w serwisie. Nawigacja odbywa się za pomocą przycisków LCD: góra/dół (zmiana wartości), Enter (wejście w menu/zatwierdzenie), ESC (powrót). Kluczowe ustawienia obejmują wybór kodu bezpieczeństwa (Safety Code), typu baterii oraz trybu pracy (Self-use, Peak Shaving, Backup Mode).
Konfiguracja przez aplikacje

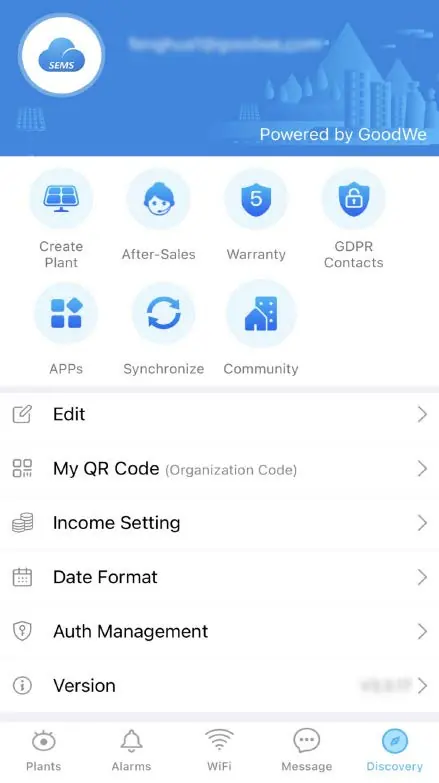

Konfiguracja systemu może być przeprowadzona za pomocą aplikacji SolarGo (lokalnie) lub SEMS Portal (zdalnie). Aplikacja umożliwia tworzenie elektrowni, dodawanie urządzeń poprzez skanowanie kodów QR oraz monitorowanie parametrów pracy.
Informacje o producencie
GoodWe Technologies Co., Ltd.
Praktyczna pomoc
Typowe problemy
Brak dostępu do menu ustawień
Wymagane jest hasło serwisowe, które należy uzyskać kontaktując się z centrum obsługi posprzedażowej Goodwe.
Błędy w systemie równoległym
Upewnij się, że wszystkie falowniki mają identyczną wersję oprogramowania układowego (ARM 02.94+ i DSP 02.553+).
Nieprawidłowe odczyty licznika
Sprawdź poprawność przekładni przekładnika prądowego (CT). Dla GM330 wymagany jest CT o przekładni nA/5A (n od 200 do 5000).
Przed użyciem
- Sprawdź, czy wszystkie falowniki w systemie równoległym mają spójne wersje firmware.
- Upewnij się, że nie mieszasz różnych wersji systemów bateryjnych Lynx C.
- Zweryfikuj momenty dokręcania połączeń śrubowych (M8: 8-10 Nm, M6: 4.5-6 Nm).
- Przygotuj hasło serwisowe przed przystąpieniem do konfiguracji parametrów na panelu LCD.
- Upewnij się, że licznik energii (GM330/GM3000C) jest poprawnie zainstalowany zgodnie ze schematem.
Parametry w praktyce

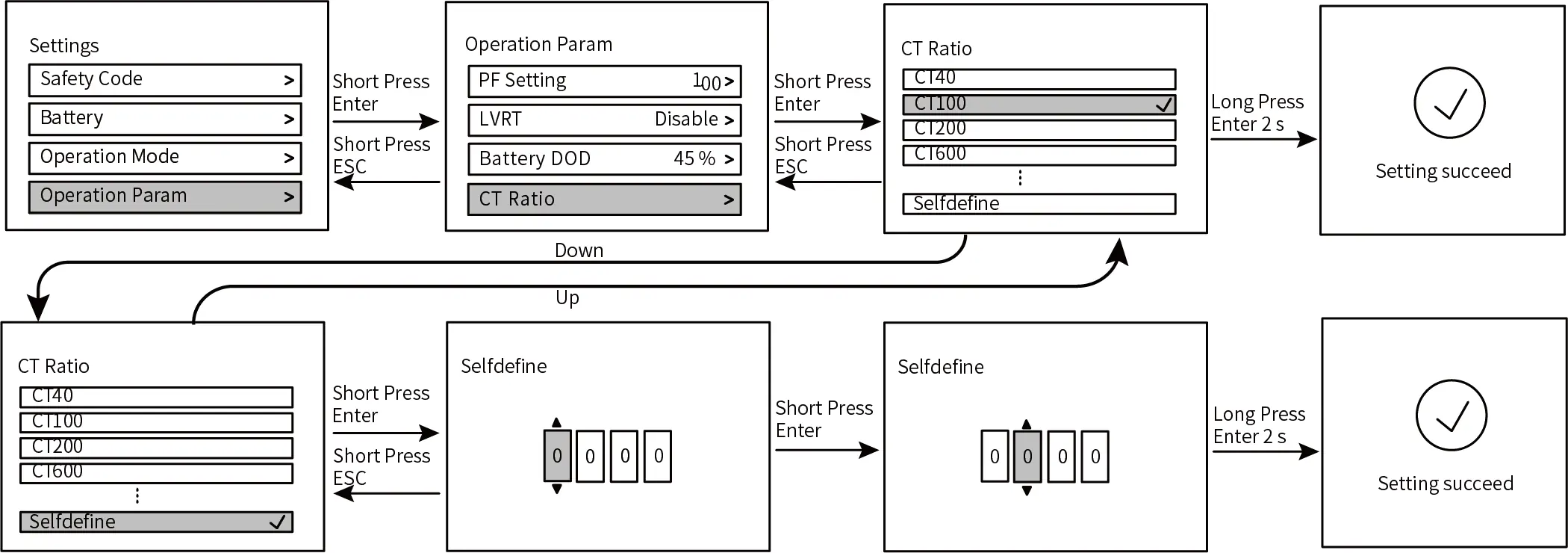

- CT Ratio (nA/5A)
- Stosunek przekładni przekładnika prądowego, gdzie n to prąd pierwotny (200-5000A), a 5A to prąd wtórny.
Ilustracje i schematy
- Schematy pokazują podłączenie magistrali komunikacyjnej RS485 między falownikami a licznikami.
- Rysunki instalacyjne baterii wskazują na konieczność poprawnego połączenia kabli zasilających i komunikacyjnych (CAN/RS485).
- Diagramy Power On/Off ilustrują sekwencję załączania wyłączników (Grid, Load, Battery) dla serii ETC i BTC.
Zgodność modelu
- Maksymalnie 4 falowniki w systemie równoległym.
- Maksymalnie 8 systemów bateryjnych Lynx C w klastrze.
- Nie łączyć baterii różnych wersji w jednym systemie.
