Instrukcja konfiguracji sieci Delta Grid dla inwerterów Sungrow SHxxRS
Dowiedz się, jak poprawnie skonfigurować inwertery hybrydowe Sungrow serii SHxxRS oraz SGxxRS do pracy w sieciach typu Delta Grid (230V). Przewodnik obejmuje wyłączanie detekcji uziemienia oraz poprawne podłączenie przewodów ochronnych PE.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące konfiguracji inwerterów hybrydowych Sungrow serii SHxxRS oraz SGxxRS w regionach, gdzie sieć energetyczna dostarcza napięcie 230V w układzie trójfazowym (Delta IT). W takich sieciach napięcie międzyfazowe wynosi 230V, a napięcie między fazą a przewodem ochronnym (PE) wynosi około 133V. Aby inwerter działał poprawnie, konieczne jest wyłączenie funkcji detekcji uziemienia oraz zapewnienie solidnego połączenia uziemiającego.
Wymagania instalacyjne
Przed uruchomieniem inwertera w sieci Delta IT, należy bezwzględnie spełnić następujące warunki:
- Przewód ochronny (PE) terminala sieci AC, portu Backup oraz obudowy inwertera musi być solidnie podłączony do szyny PE w budynku.
- Niezastosowanie się do wymogów uziemienia lub niewyłączenie detekcji uziemienia spowoduje wyświetlenie błędu 106 (E106).
- Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowanego technika posiadającego odpowiednie uprawnienia i wiedzę z zakresu schematów elektrycznych.
Wyłączanie detekcji uziemienia (lokalnie)
Funkcję detekcji uziemienia można wyłączyć lokalnie za pomocą aplikacji iSolarCloud:
- Wybierz opcję Local Access w aplikacji iSolarCloud.
- Zeskanuj kod QR na urządzeniu komunikacyjnym, aby uzyskać dostęp do lokalnego WiFi.
- Zaloguj się używając danych: admin/pw8888.
- Przejdź do: More ->Settings ->Operation Parameters ->Grounding Detection.
- Wyłącz funkcję Grounding Detection i poczekaj na potwierdzenie.
Wyłączanie detekcji uziemienia (przez iSolarCloud)

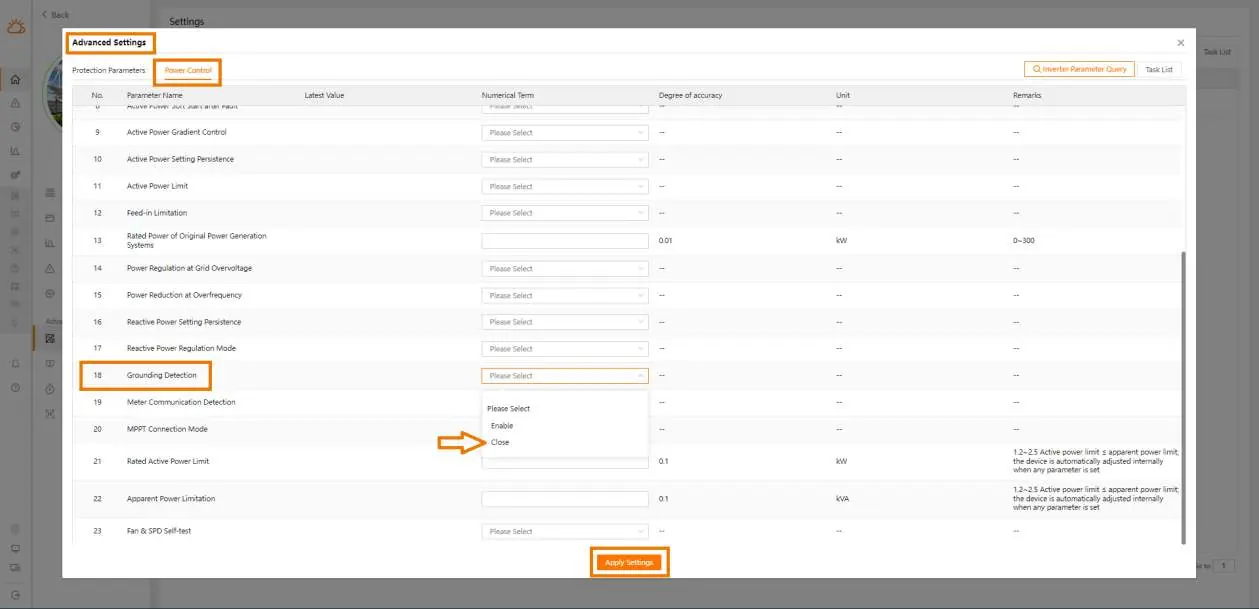

Konfigurację można również przeprowadzić zdalnie przez interfejs webowy:
- Zaloguj się do iSolarCloud i wybierz instalację (plant).
- Kliknij Settings, zaznacz inwerter i wybierz Advanced Settings.
- W sekcji Advanced Settings wybierz Power Control.
- Przewiń w dół do opcji Grounding Detection.
- Wybierz Close z menu rozwijanego i zatwierdź ustawienia przyciskiem Apply Settings.
Wyłączanie trybu Backup
Jeśli konieczne jest wyłączenie trybu Backup:
- Zaloguj się do iSolarCloud i wybierz instalację.
- Kliknij Settings, zaznacz inwerter i wybierz Common Parameter Settings.
- Wybierz Power Control i znajdź Backup Mode.
- Zmień ustawienie na Disable i zatwierdź przyciskiem Apply Settings.
Informacje o producencie
Sungrow
Praktyczna pomoc
Typowe problemy
Błąd 106 (E106)
Oznacza problem z uziemieniem. Wyłącz funkcję detekcji uziemienia w ustawieniach i upewnij się, że porty AC, Backup oraz obudowa są solidnie połączone z szyną PE budynku.
Przed użyciem
- Sprawdź, czy sieć energetyczna to 230V 3-fazowa (Delta IT).
- Upewnij się, że inwerter należy do serii SHxxRS lub SGxxRS.
- Przygotuj dostęp do aplikacji iSolarCloud (dane logowania admin/pw8888 dla dostępu lokalnego).
- Upewnij się, że posiadasz odpowiednie narzędzia do podłączenia przewodu PE (śruba M4, moment 1.2 Nm).
Parametry w praktyce
- Delta IT (3x230V)
- Specyficzny układ sieci, w którym napięcie międzyfazowe wynosi 230V, a napięcie między fazą a PE wynosi ok. 133V.
Ilustracje i schematy
- Schemat sieci Delta IT ilustruje połączenie faz L1, L2, L3 oraz sposób uziemienia punktu PE.
- Rysunek połączenia przewodu PE pokazuje montaż końcówki oczkowej do obudowy inwertera za pomocą śruby M4.
Zgodność modelu
- Instrukcja dotyczy serii: SH3.0/3.6/4.0/5.0/6.0RS, SG2.0/2.5/3.0RS-S oraz SG3.0/3.6/4.0/5.0/6.0RS.
