Niniejszy dokument jest skróconą instrukcją instalacji falowników fotowoltaicznych Sungrow serii SG-RS. Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z pełną instrukcją obsługi dostępną na stronie producenta.

Bezpieczeństwo

  • Zagrożenie życia: Falownik generuje wysokie napięcie. Nie otwierać obudowy.
  • Czas rozładowania: Po odłączeniu zasilania należy odczekać co najmniej 10 minut przed dotknięciem jakichkolwiek części wewnętrznych.
  • Ochrona ESD: Podczas dotykania komponentów elektronicznych należy stosować opaskę uziemiającą, aby uniknąć uszkodzeń wyładowaniami elektrostatycznymi.
  • Temperatura: Nie dotykać radiatorów podczas pracy urządzenia, gdyż mogą osiągać wysokie temperatury.

Montaż

Wybierz miejsce montażu zapewniające odpowiednią wentylację i spełniające wymogi środowiskowe (temperatura od -25°C do 60°C). Zachowaj wymagane odstępy instalacyjne: co najmniej 500 mm od góry, 300 mm po bokach i 400 mm od dołu.

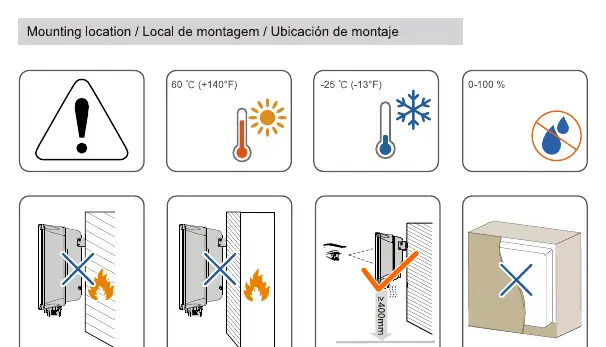

Wymagania dotyczące miejsca montażu i odstępów
Wymagania dotyczące miejsca montażu i odstępów

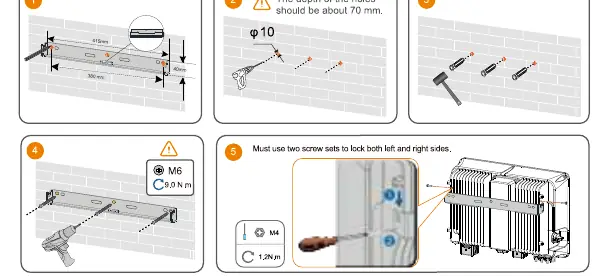

Procedura montażu wspornika ściennego
Procedura montażu wspornika ściennego
  1. Wyznacz punkty montażowe na ścianie przy użyciu wspornika.
  2. Wywierć otwory o średnicy 10 mm i głębokości ok. 70 mm.
  3. Zamocuj wspornik ścienny za pomocą kołków rozporowych.
  4. Zawieś falownik na wsporniku i zabezpiecz go śrubami M4.

Podłączenie elektryczne

Instalacja elektryczna musi być zgodna z lokalnymi przepisami i normami krajowymi.

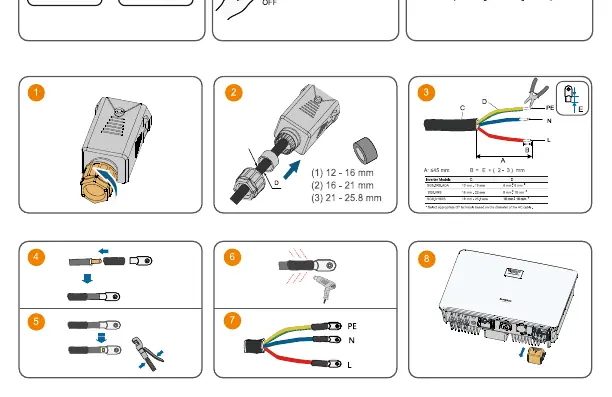

Procedura podłączenia przewodów AC
Procedura podłączenia przewodów AC

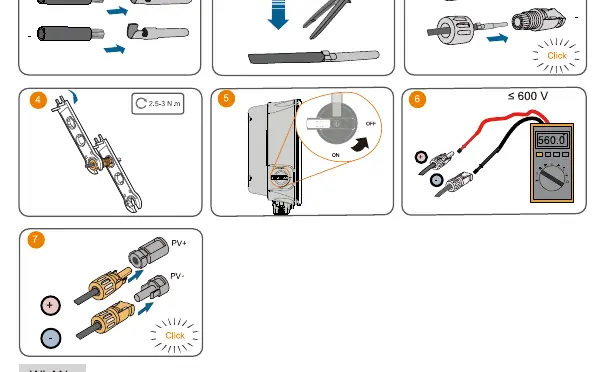

Procedura podłączenia przewodów DC (PV)
Procedura podłączenia przewodów DC (PV)
  • Uziemienie (PE): Przewód ochronny musi być solidnie podłączony do punktu uziemienia falownika.
  • Podłączenie AC: Użyj odpowiednich złączy sieciowych. Wymagane jest zastosowanie wyłącznika różnicowoprądowego (RCD) zgodnie z lokalnymi wymogami.
  • Podłączenie DC: Podłącz łańcuchy PV do złączy DC falownika. Upewnij się, że polaryzacja jest prawidłowa.

Komunikacja

Falownik obsługuje komunikację przez WLAN, Ethernet oraz porty COM2 (RS485, Meter, DRM, RSD). Szczegółowe schematy podłączenia przewodów komunikacyjnych znajdują się w sekcji COM2 instrukcji.

Uruchomienie i panel LED

Po zakończeniu instalacji włącz wyłączniki AC i DC. Panel LED wskazuje stan pracy urządzenia:

Opis panelu LED i stanów pracy
Opis panelu LED i stanów pracy
  • Świeci (niebieski): Falownik pracuje normalnie.
  • Miga (niebieski): Falownik w trybie czuwania lub uruchamiania.
  • Świeci (czerwony): Wystąpił błąd systemu.
  • Wyłączony: Brak zasilania po stronie AC i DC.

Informacje o producencie

Sungrow

Profil marki

Praktyczna pomoc

Typowe problemy

Urządzenie nie uruchamia się

Sprawdź, czy wyłączniki AC i DC są w pozycji ON oraz czy napięcie wejściowe PV jest prawidłowe.

Czerwona dioda LED świeci

Wystąpił błąd systemu. Dotknij wskaźnika LED, aby wyświetlić kody błędów i skonsultuj się z pełną instrukcją.

Ryzyko porażenia prądem

Nigdy nie odłączaj złączy PV ani AC pod obciążeniem. Odczekaj 10 minut po wyłączeniu zasilania.

Przed użyciem

  • Sprawdź zawartość opakowania pod kątem uszkodzeń lub brakujących elementów.
  • Upewnij się, że instalację wykonuje wykwalifikowany personel.
  • Zweryfikuj, czy miejsce montażu spełnia wymogi temperaturowe i przestrzenne.
  • Przygotuj wymagane narzędzia: wiertarka, multimetr, zaciskarka, śrubokręty.
  • Sprawdź zgodność z lokalnymi przepisami dotyczącymi sieci energetycznej.

Ilustracje i schematy

  • Schemat montażu: pokazuje wymagane odstępy (500mm góra, 300mm boki, 400mm dół).
  • Schemat podłączenia AC: wskazuje kolejność podłączenia przewodów L, N, PE.
  • Schemat podłączenia DC: pokazuje polaryzację złączy PV+ i PV-.

Zgodność modelu

  • Wymagane jest stosowanie złączy zgodnych z instrukcją.
  • Dla instalacji w Australii i Nowej Zelandii obowiązuje norma AS3000-2018.
  • Porty COM2 obsługują RS485, inteligentne liczniki energii oraz urządzenia DRM.
