Instrukcja instalacji falownika hybrydowego Sungrow SH3.0RS - SH6.0RS
Szybki przewodnik instalacji falownika hybrydowego Sungrow serii SH-RS. Dowiedz się, jak bezpiecznie zamontować urządzenie, podłączyć przewody AC/DC, akumulator oraz skonfigurować komunikację.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi skróconą instrukcję instalacji falowników hybrydowych Sungrow serii SH-RS (SH3.0RS, SH3.6RS, SH4.0RS, SH5.0RS, SH6.0RS). Dokument zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu mechanicznego, podłączeń elektrycznych oraz uruchomienia systemu. Instalacja musi być przeprowadzona przez wykwalifikowany personel zgodnie z lokalnymi przepisami.
Bezpieczeństwo
- Prace mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający odpowiednie przeszkolenie.
- Urządzenie generuje wysokie napięcie. Przed przystąpieniem do prac serwisowych należy odłączyć wszystkie źródła zasilania i odczekać 10 minut na rozładowanie kondensatorów.
- Należy stosować środki ochrony osobistej (PPE).
- Nie otwierać obudowy falownika podczas pracy.
- Upewnić się, że etykiety ostrzegawcze są widoczne i nieuszkodzone.
Zakres dostawy

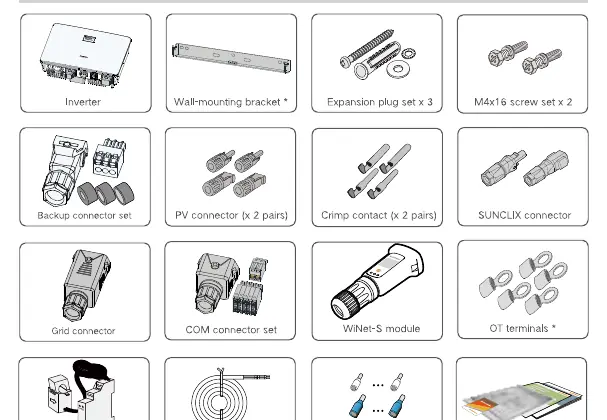

W skład zestawu wchodzą: falownik, wspornik ścienny, zestaw kołków rozporowych, śruby M4x16, złącza (Backup, PV, Grid, COM), moduł WiNet-S, licznik jednofazowy oraz dokumentacja.
Montaż

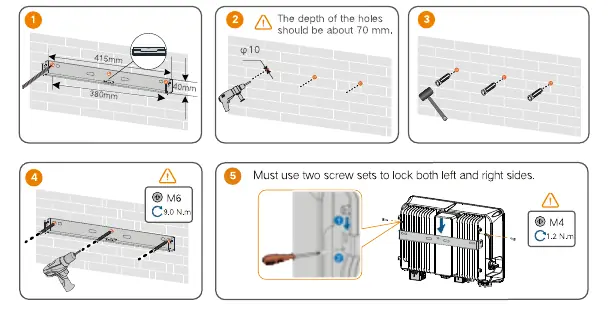

Falownik należy montować w miejscu spełniającym wymogi środowiskowe (temperatura, wilgotność). Należy zachować minimalne odstępy montażowe: 300 mm po bokach, 500 mm od góry oraz 400 mm od dołu. Montaż odbywa się przy użyciu wspornika ściennego, który należy wypoziomować i przykręcić do ściany, a następnie zabezpieczyć falownik śrubami.
Podłączenie elektryczne
Uziemienie (PE): Należy wykonać zgodnie z lokalnymi przepisami, używając odpowiedniego przewodu i końcówek.

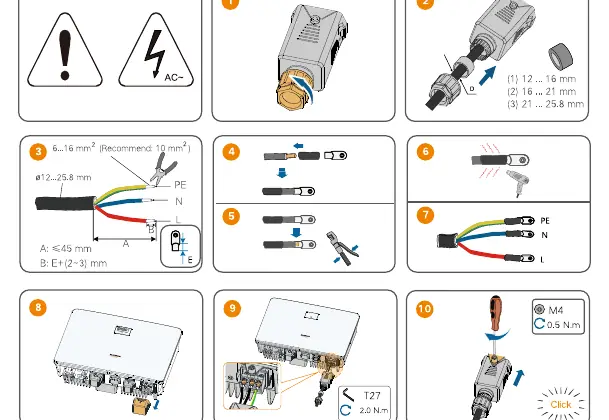

Podłączenie AC: Wymaga przygotowania przewodu o odpowiednim przekroju (6-16 mm2). Należy przestrzegać schematów połączeń dla sieci energetycznej i odbiorników (Backup).

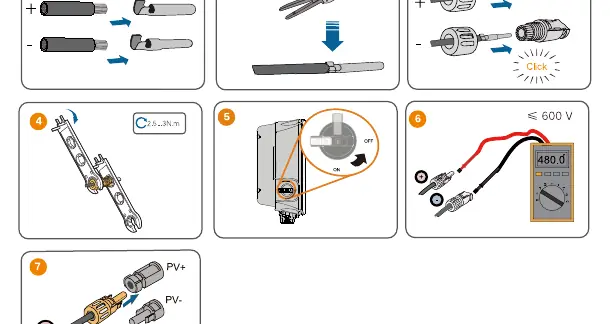

Podłączenie DC (PV): Należy użyć złączy SUNCLIX. Uwaga: porty PV3 i PV4 nie są obsługiwane w falownikach hybrydowych. Przed podłączeniem sprawdzić napięcie multimetrem.
Akumulator i komunikacja: Podłączenie akumulatora wymaga przestrzegania instrukcji producenta akumulatora. Komunikacja (WiNet-S, Ethernet, RS485, CAN) odbywa się przez dedykowane porty COM.
Uruchomienie i wskaźniki LED
Po zakończeniu instalacji należy włączyć zasilanie AC, a następnie DC. Stan pracy falownika sygnalizowany jest przez diodę LED:
- Świeci na niebiesko: Normalna praca.
- Miga na niebiesko: Tryb czuwania lub uruchamiania.
- Świeci na czerwono: Wystąpił błąd systemu.
- Wyłączona: Brak zasilania.
Informacje o producencie
Sungrow
Praktyczna pomoc
Typowe problemy
Czerwona dioda LED
Wystąpił błąd systemu. Sprawdź kody błędów na wyświetlaczu i skontaktuj się z serwisem.
Brak zasilania po podłączeniu
Upewnij się, że wyłącznik DC jest w pozycji ON, a zasilanie AC jest włączone.
Przed użyciem
- Sprawdź, czy zawartość opakowania jest kompletna zgodnie z listą dostawy.
- Upewnij się, że miejsce montażu spełnia wymogi temperaturowe i wilgotnościowe.
- Przygotuj narzędzia: wiertarka (wiertło 10mm), multimetr, zaciskarka, klucze.
- Upewnij się, że personel posiada odpowiednie kwalifikacje elektryczne.
- Sprawdź, czy przewody są nieuszkodzone i dobrze zaizolowane.
Ilustracje i schematy
- Schemat okablowania pokazuje połączenia między falownikiem, siecią energetyczną, panelami PV, akumulatorem i odbiornikami.
- Schemat montażu wskazuje na konieczność zachowania odstępów (300mm/500mm/400mm).
Zgodność modelu
- Porty PV3 i PV4 nie są obsługiwane w falownikach hybrydowych.
- Wymaga wykwalifikowanego personelu do instalacji.
- Kompatybilność z akumulatorami wymaga sprawdzenia instrukcji producenta akumulatora.
