Instrukcja instalacji falownika Solax Power X1 Series 0.6KW-3.6KW

Szybki przewodnik instalacji falownika Solax Power X1 Series (0.6KW-3.6KW). Dowiedz się, jak zamontować urządzenie, podłączyć przewody PV i AC, skonfigurować komunikację oraz zaktualizować oprogramowanie układowe.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejszy dokument jest skróconą instrukcją instalacji falowników serii Solax Power X1 (0.6KW-3.6KW). Zawiera kluczowe kroki montażu ściennego, procedury podłączenia elektrycznego (PV i AC) oraz instrukcję aktualizacji oprogramowania układowego. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia i przewody o właściwym przekroju.

Zawartość zestawu

  • Falownik
  • Wspornik montażowy
  • Złącza DC (męskie i żeńskie)
  • Złącze AC
  • Zacisk uziemiający
  • Rurki rozporowe i wkręty
  • Dokumentacja
  • Opcjonalnie: klucz Wi-Fi/LAN/GPRS

Montaż falownika

Kroki montażu ściennego falownika
Kroki montażu ściennego falownika
  1. Odkręć wspornik od tylnej części falownika.
  2. Zaznacz pozycję dwóch otworów na ścianie (rozstaw 200mm).
  3. Wywierć otwory wiertłem o średnicy 6mm na głębokość co najmniej 50mm.
  4. Włóż rurki rozporowe i przykręć wspornik.
  5. Zawieś falownik na wsporniku i zabezpiecz go wkrętem po prawej stronie.

Podłączenie PV

Wymagany przekrój kabla: 4-6 mm². Długość odizolowania: 7.0mm.

  • Zdejmij izolację z przewodów.
  • Zmontuj złącza DC, łącząc piny z odpowiednimi przewodami (dodatni/ujemny).
  • Połącz dwie połówki złączy, aż usłyszysz kliknięcie.

Podłączenie AC

Wymagany przekrój kabla: 2.5-6 mm² (zależnie od modelu). Długość odizolowania: 52.5mm (zewnętrzna powłoka), 6mm (żyły).

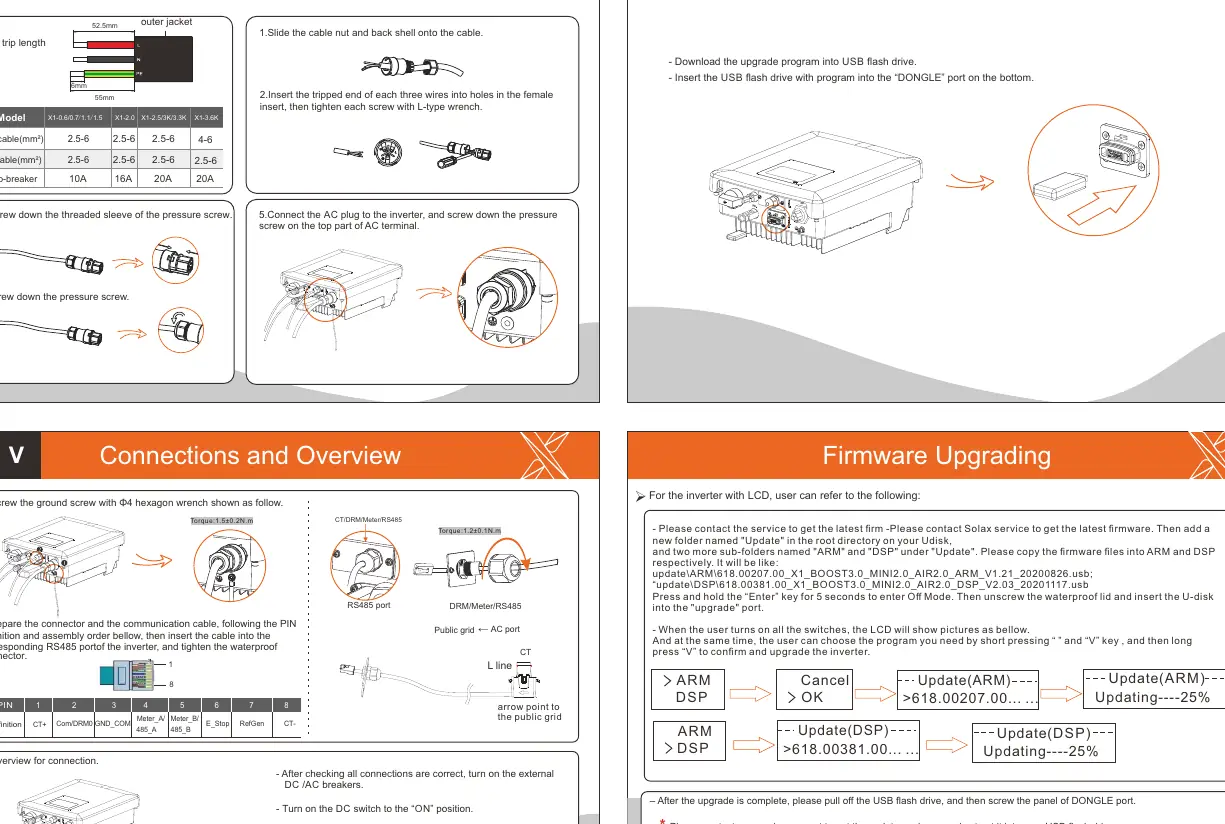

Instrukcja montażu złącza AC
Instrukcja montażu złącza AC
  1. Przełóż kabel przez nakrętkę i tylną obudowę złącza.
  2. Włóż odizolowane końce trzech przewodów do otworów we wkładce żeńskiej i dokręć śruby kluczem typu L.
  3. Zmontuj złącze, dokręcając tuleję gwintowaną i śrubę dociskową.
  4. Podłącz wtyczkę AC do falownika i dokręć śrubę dociskową na górnej części terminala.

Połączenia komunikacyjne i uziemienie

Falownik posiada porty dla RS485, DRM, Meter oraz CT. Użyj klucza sześciokątnego Φ4 do przykręcenia śruby uziemiającej (moment dokręcania 1.5±0.2 N.m). Przygotuj kabel komunikacyjny zgodnie z definicją pinów (1-8) i wprowadź go do odpowiedniego portu, a następnie dokręć złącze wodoszczelne.

Aktualizacja oprogramowania

  1. Pobierz pliki aktualizacji i przygotuj pamięć USB.
  2. Utwórz w katalogu głównym folder "Update", a w nim dwa podfoldery: "ARM" oraz "DSP".
  3. Skopiuj odpowiednie pliki firmware do folderów ARM i DSP.
  4. Wprowadź falownik w tryb Off (przytrzymaj "Enter" przez 5 sekund).
  5. Odkręć pokrywę portu "DONGLE" i włóż pamięć USB.
  6. Włącz zasilanie, wybierz program za pomocą przycisków "^" i "V", a następnie zatwierdź długim naciśnięciem "V".

Uruchomienie

Po sprawdzeniu wszystkich połączeń włącz zewnętrzne wyłączniki DC/AC. Włącz przełącznik DC falownika do pozycji "ON". Falownik uruchomi się automatycznie, gdy panele PV wygenerują wystarczającą energię. Dioda LED zaświeci się na niebiesko, a na ekranie LCD pojawi się główny interfejs.

Praktyczna pomoc

Typowe problemy

Falownik nie uruchamia się automatycznie

Sprawdź, czy panele PV generują wystarczającą energię oraz czy zewnętrzne wyłączniki DC/AC są włączone.

Błąd podczas aktualizacji firmware

Upewnij się, że pliki znajdują się w folderach Update/ARM oraz Update/DSP i nie zmieniono ich oryginalnych nazw.

Przed użyciem

  • Sprawdź zawartość opakowania zgodnie z listą.
  • Przygotuj wiertło 6mm do montażu ściennego.
  • Przygotuj przewody PV o przekroju 4-6 mm².
  • Upewnij się, że masz dostęp do zasilania AC i odpowiednich zabezpieczeń.
  • Przygotuj pamięć USB sformatowaną do aktualizacji oprogramowania.

Parametry w praktyce

Przekrój kabla PV
4-6 mm²
Głębokość otworu montażowego
minimum 50 mm
Moment dokręcania śruby uziemiającej
1.5±0.2 N.m
Długość odizolowania kabla AC
52.5mm (powłoka zewnętrzna), 6mm (żyły)

Ilustracje i schematy

  • Schemat montażu ściennego wskazuje rozstaw otworów 200mm.
  • Schemat podłączenia AC pokazuje kolejność montażu złącza: nakrętka, obudowa, wkładka.

Zgodność modelu

  • Wymaga dedykowanego oprogramowania układowego dla serii X1 (ARM i DSP).
  • Opcjonalne akcesoria (Wi-Fi/LAN) zależą od dostawy.
