Instrukcja obsługi falownika Xantrex Prosine 1000/1800
Szybki przewodnik po instrukcji obsługi falownika Xantrex Prosine 1000/1800. Dowiedz się, jak bezpiecznie zainstalować, podłączyć i skonfigurować urządzenie oraz jak rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy falowników Xantrex Prosine 1000, 1000i, 1800 oraz 1800i. Urządzenia te zapewniają czystą falę sinusoidalną, co jest kluczowe dla poprawnego działania wrażliwych urządzeń elektronicznych i silników. Przed przystąpieniem do instalacji należy bezwzględnie zapoznać się z sekcją dotyczącą bezpieczeństwa, aby uniknąć ryzyka porażenia prądem lub pożaru.
Opis urządzenia
Falownik Prosine przekształca prąd stały (DC) z akumulatorów na prąd zmienny (AC) o wysokiej jakości. Urządzenie składa się z dwóch etapów: konwertera DC-DC oraz falownika, który generuje precyzyjną falę sinusoidalną. Panel sterowania umożliwia monitorowanie stanu pracy, napięcia akumulatora oraz mocy wyjściowej.
Instalacja
Instalacja musi być wykonana przez wykwalifikowanego technika lub elektryka zgodnie z lokalnymi przepisami. Kluczowe wymagania instalacyjne obejmują:
- Miejsce: Suche, chłodne (0°C - 25°C), dobrze wentylowane, wolne od pyłu i z dala od akumulatorów oraz materiałów łatwopalnych.
- Montaż: Urządzenie należy zamontować w jednej z trzech dopuszczalnych orientacji, zapewniając co najmniej 13 cm wolnej przestrzeni wokół urządzenia.
- Okablowanie: Należy użyć odpowiednich przekrojów kabli DC zgodnie z tabelami w instrukcji, aby zminimalizować spadki napięcia. Kable powinny być jak najkrótsze (maks. 3-6 stóp).
- Zabezpieczenia: Wymagane jest zainstalowanie bezpiecznika lub wyłącznika nadprądowego na dodatnim przewodzie DC, jak najbliżej akumulatora.
Obsługa i tryb POWERSAVE
Falownik posiada tryb POWERSAVE, który redukuje zużycie energii w stanie spoczynku. W tym trybie urządzenie wysyła impulsy co 2,5 sekundy w celu wykrycia obciążenia. Jeśli obciążenie jest mniejsze niż 10 W (dla modelu 1000) lub 20 W (dla modelu 1800), falownik pozostaje w trybie uśpienia. Tryb ten można włączyć lub wyłączyć za pomocą przełącznika na panelu sterowania podczas sekwencji startowej.
Konserwacja i rozwiązywanie problemów
W przypadku wystąpienia błędu, na panelu sterowania pojawi się komunikat, włączy się alarm dźwiękowy, a podświetlenie LCD zacznie migać. Typowe problemy obejmują:
- HIGH BATT SHUTDOWN: Zbyt wysokie napięcie akumulatora. Sprawdź system ładowania.
- LOW BATT SHUTDOWN: Zbyt niskie napięcie akumulatora. Naładuj akumulator lub sprawdź połączenia.
- OVERLOAD SHUTDOWN: Przeciążenie wyjścia. Zredukuj obciążenie.
- OVERTEMP SHUTDOWN: Przegrzanie systemu. Popraw wentylację.
W przypadku problemów z polaryzacją (odwrotne podłączenie), może dojść do przepalenia wewnętrznego bezpiecznika, co wymaga serwisu.
Informacje o producencie
Xantrex
Praktyczna pomoc
Typowe problemy
Niskie napięcie akumulatora (LOW BATT SHUTDOWN)
Naładuj akumulator, sprawdź połączenia i przekrój kabli DC.
Przeciążenie (OVERLOAD SHUTDOWN)
Zredukuj liczbę urządzeń podłączonych do falownika.
Brak napięcia wyjściowego
Sprawdź, czy falownik jest włączony (I), czy bezpiecznik akumulatora jest sprawny oraz czy polaryzacja DC jest poprawna.
Przed użyciem
- Sprawdź, czy napięcie akumulatora mieści się w zakresie 10-16V (dla modeli 12V) lub 20-32V (dla modeli 24V).
- Upewnij się, że kable DC mają odpowiedni przekrój i są jak najkrótsze.
- Sprawdź, czy wszystkie połączenia są dokręcone z zalecanym momentem obrotowym.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- Sprawdź, czy zainstalowano wymagany bezpiecznik na przewodzie dodatnim.
Parametry w praktyce
- Ciągła moc wyjściowa
- Moc, jaką falownik może dostarczać nieprzerwanie (np. 1000W lub 1800W).
- Moc szczytowa (surge)
- Moc chwilowa dostępna przez 5 sekund, potrzebna do rozruchu silników.
- Zakres napięcia wejściowego
- Dopuszczalne napięcie z akumulatora, przy którym falownik pracuje poprawnie.
Ilustracje i schematy
- Rysunek 1: Prawidłowe orientacje montażu falownika.

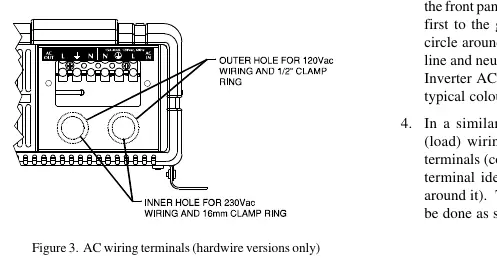

- Rysunek 3: Schemat podłączenia przewodów AC do listwy zaciskowej.
- Rysunek 4: Schemat podłączenia akumulatora z bezpiecznikiem liniowym.
Zgodność modelu
- Zalecane stosowanie akumulatorów głębokiego rozładowania (deep-cycle).
- Nie zaleca się łączenia równoległego akumulatorów różnych producentów lub o różnych pojemnościach.
