Instrukcja obsługi falownika Furrion 1000W Pure Sine Wave

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy falownika Furrion 1000W Pure Sine Wave (model FIVBDP10A). Urządzenie służy do konwersji napięcia stałego (DC) 12V z akumulatora na napięcie przemienne (AC) 115V. Przed przystąpieniem do instalacji należy upewnić się, że urządzenie jest odłączone od wszelkich źródeł zasilania. Falownik wymaga akumulatora 12V; podłączenie do akumulatora 24V spowoduje trwałe uszkodzenie.

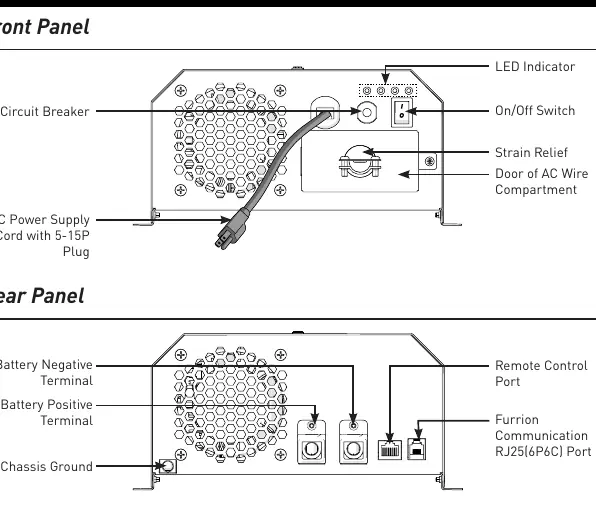

Opis urządzenia i funkcje ochronne

Falownik posiada wbudowany mikroprocesor, funkcję bypass (czas przełączania poniżej 20ms) oraz szereg zabezpieczeń:

• Ochrona przed przegrzaniem: Automatyczne wyłączenie przy zbyt wysokiej temperaturze.
• Ochrona przed niskim napięciem akumulatora: Wyłączenie przy spadku napięcia wejściowego do 10.5V.
• Ochrona przed przepięciem: Wyłączenie przy napięciu wejściowym powyżej 15.3V.
• Ochrona przed przeciążeniem: Wyłączenie przy przekroczeniu mocy znamionowej.
• Ochrona przed zwarciem: Automatyczne wyłączenie w przypadku zwarcia na wyjściu.

Instalacja i montaż

Falownik należy montować w miejscu suchym, chłodnym (0°C - 40°C), dobrze wentylowanym i wolnym od pyłu. Nie instalować w przedziałach akumulatorowych ani w miejscach, gdzie mogą występować opary paliwa. Urządzenie można montować na ścianie (poziomo), podłodze lub grodzi. Należy zachować co najmniej 25mm odstępu od otaczających obiektów.

Podłączenie do źródła zasilania

Podłączenie do akumulatora 12V wymaga użycia przewodów o odpowiednim przekroju (zalecane #4 AWG). Na przewodzie dodatnim (+) należy zainstalować bezpiecznik (slow blow) w odległości do 18 cali od akumulatora. Należy upewnić się, że polaryzacja jest prawidłowa; odwrotne podłączenie spowoduje przepalenie bezpiecznika i może trwale uszkodzić falownik.

Podłączenie odbiorników (Load)

Falownik posiada gniazdo AC oraz możliwość podłączenia przewodowego (hard-wire). W przypadku instalacji przewodowej należy zdjąć pokrywę przedziału okablowania AC, podłączyć przewody (czarny do czarnego, biały do białego, zielony do uziemienia) i zabezpieczyć je zgodnie z instrukcją. Wymagane jest użycie gniazd z wyłącznikiem różnicowoprądowym (GFCI) typu DG15 lub G1501.

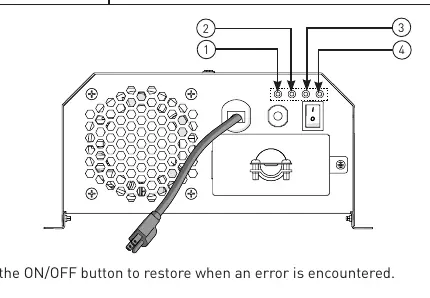

Obsługa i wskaźniki LED

Falownik obsługuje się za pomocą przełącznika ON/OFF. Wskaźniki LED informują o stanie pracy:

• Żółta dioda: Falownik aktywny.
• Zielona dioda (1): Aktywny tryb bypass AC.
• Zielona dioda (2): Normalna praca.
• Czerwona dioda: Błąd (przeciążenie, przegrzanie, niskie/wysokie napięcie, zwarcie).

Konserwacja i rozwiązywanie problemów

Urządzenie należy czyścić wyłącznie suchą szmatką. Nie otwierać obudowy – wewnątrz nie ma części serwisowalnych przez użytkownika. W przypadku awarii, np. braku zasilania AC, należy sprawdzić stan naładowania akumulatora, połączenia kablowe oraz bezpieczniki. Jeśli urządzenie nie uruchamia się, sprawdzić, czy obciążenie startowe nie przekracza możliwości falownika.

Dane techniczne

Napięcie wejściowe: 10.5V-15V DC. Moc ciągła: 1000W. Moc szczytowa: 2500W. Napięcie wyjściowe: 115V ±5V AC. Częstotliwość: 60Hz. Waga netto: 5.05kg.
