Instrukcja montażu systemu zasilania Enerdrive Wanderer 1600W
Kompletny przewodnik instalacji systemu zasilania Enerdrive Wanderer 1600W. Dowiedz się, jak zamontować urządzenie, podłączyć akumulatory, panele słoneczne oraz odbiorniki prądu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System Enerdrive Wanderer to kompleksowe rozwiązanie zasilania typu "wszystko w jednym", zaprojektowane do łatwego montażu. Zestaw zawiera ładowarkę DC2DC40+, inwerter/ładowarkę ePRO 1600W/60A oraz monitor Simarine Pico z bocznikami SC301 i SCQ50. Niniejsza instrukcja dotyczy montażu wstępnie zmontowanego systemu. W przypadku szczegółowych informacji dotyczących poszczególnych komponentów należy zapoznać się z ich indywidualnymi instrukcjami.
Montaż
Wybierz miejsce montażu, dbając o to, aby akumulator znajdował się jak najbliżej systemu (idealnie poniżej 1,5 m). Jeśli odległość jest większa, wymagane są kable o większej średnicy niż dostarczone 50mm2. Unikaj miejsc narażonych na wilgoć i nadmierny kurz. System należy solidnie przymocować do sztywnej konstrukcji pojazdu za pomocą odpowiednich elementów złącznych (brak w zestawie). Po montażu upewnij się, że usunięto wszelkie zanieczyszczenia, aby zapobiec uszkodzeniom sprzętu.
Podłączanie odbiorników
Odbiorniki (światła, pompy, akcesoria) można podłączyć na dwa sposoby:

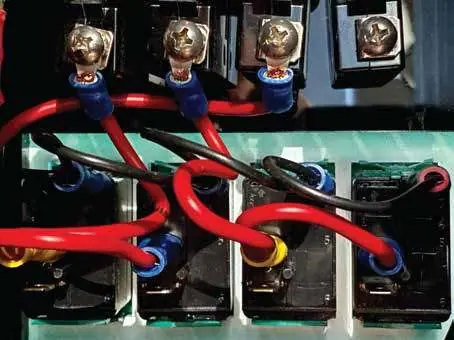

- Przez przełączniki: Używając izolowanych konektorów żeńskich typu spade. Zasilanie podłącza się do górnego zacisku, a odbiornik do dolnego.
- Bezpośrednio do wyłącznika nadprądowego: Używając końcówek oczkowych 4mm.
Upewnij się, że prąd odbiorników nie przekracza wartości znamionowych wyłączników (20A na przełącznik). W przypadku większych obciążeń należy zastosować przekaźnik.
Podłączanie paneli słonecznych
System posiada wbudowany regulator MPPT. Panele słoneczne (stałe lub przenośne przez wtyczkę Anderson) należy podłączyć bezpośrednio do wejść DC2DC+. Minimalny przekrój kabla to 4mm2 z końcówkami oczkowymi 6mm. Podczas podłączania panele muszą być odłączone lub zakryte.
Podłączanie akumulatorów

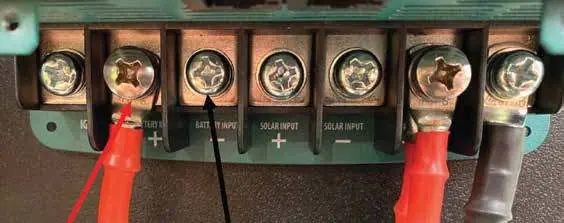

Akumulator główny (startowy): Podłącz zaciski wejściowe DC2DC+ do akumulatora startowego pojazdu. Wymagany jest bezpiecznik 70A midi umieszczony jak najbliżej akumulatora. Dobierz przekrój kabla zgodnie z tabelą w instrukcji (zależnie od długości i napięcia 12V/24V).

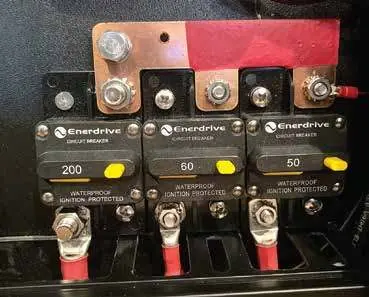

Akumulator pomocniczy (domowy): Kabel ujemny (min. 50mm2) podłącz do wolnego trzpienia bocznika Simarine. Kabel dodatni (50mm2) podłącz do tylnej części wyłącznika inwertera po tej samej stronie co szyna miedziana, używając końcówki oczkowej 8mm.
Czujnik temperatury i instalacja AC
Dostarczony czujnik temperatury należy podłączyć do bocznika Simarine SC301 i umieścić w wybranym miejscu (np. lodówka, zamrażarka). Nie należy skracać ani przedłużać kabla czujnika. Instalacja elektryczna AC (230V) musi być wykonana wyłącznie przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.
Dane techniczne
- Ładowarka DC: Prąd wyjściowy 40-50A, napięcie wejściowe solarne 14,5-45VOC.
- Inwerter/Ładowarka: Prąd wyjściowy 60A, wyjście AC 230V 50Hz, moc ciągła 1300W (1600W przez 10 minut).
- Wymiary: 760L x 155W x 510H mm.
- Waga: 21kg.
Informacje o producencie
Enerdrive
Praktyczna pomoc
Typowe problemy
Nieprawidłowe odczyty na monitorze Simarine

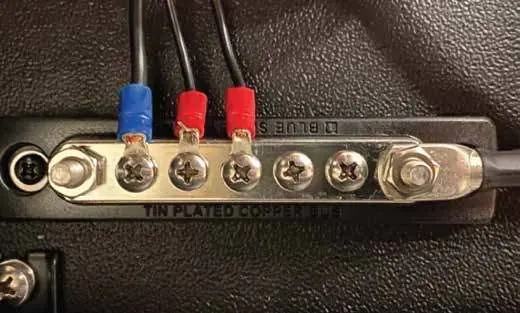

Upewnij się, że żadne połączenia ujemne nie są podłączone bezpośrednio do akumulatora lub po stronie akumulatora bocznika (shunt).
Spadek napięcia lub przegrzewanie kabli
Jeśli odległość od akumulatora do systemu przekracza 1,5m, należy użyć kabli o większej średnicy niż dostarczone 50mm2.
Błąd w odczycie temperatury
Nie przecinaj ani nie przedłużaj kabla czujnika temperatury, ponieważ może to prowadzić do niedokładnych odczytów.
Przed użyciem
- Sprawdź, czy miejsce montażu jest wolne od wilgoci i nadmiernego kurzu.
- Upewnij się, że konstrukcja montażowa jest sztywna i utrzyma wagę systemu.
- Usuń wszelkie zanieczyszczenia powstałe podczas wiercenia, aby uniknąć uszkodzenia sprzętu.
- Sprawdź, czy kable są odpowiednio zwymiarowane do obciążenia i długości połączenia.
- Upewnij się, że panele słoneczne są zakryte lub odłączone podczas podłączania do DC2DC+.
Parametry w praktyce
- AC Output Power
- 1300W mocy ciągłej, z możliwością chwilowego obciążenia do 1600W przez 10 minut.
- Solar Wattage Maximum
- Do 500W (600W dopuszczalne) przy wejściu ≤23V; do 750W (800W dopuszczalne) przy wejściu 37.5V-45V.
- DC Charger Output
- Maksymalny prąd ładowania wynosi 40-50A.
Ilustracje i schematy

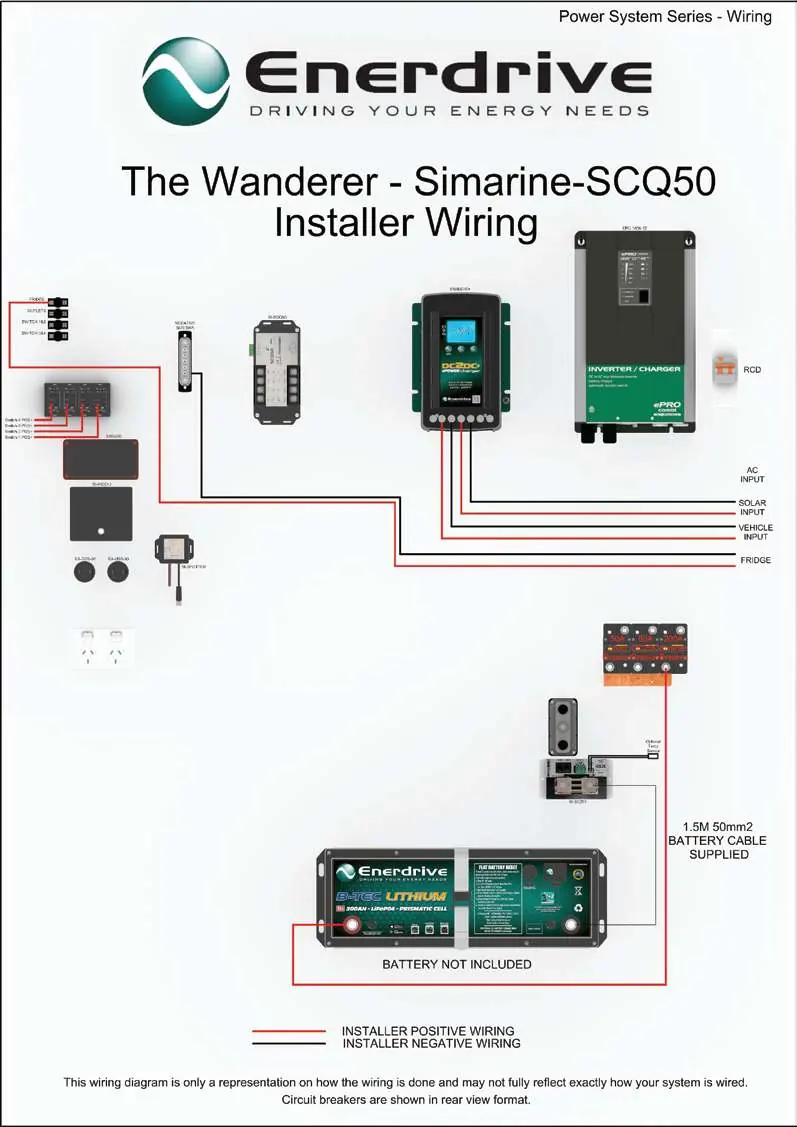

- Strona 6 zawiera schemat instalacji dla instalatora, pokazujący połączenia między komponentami.

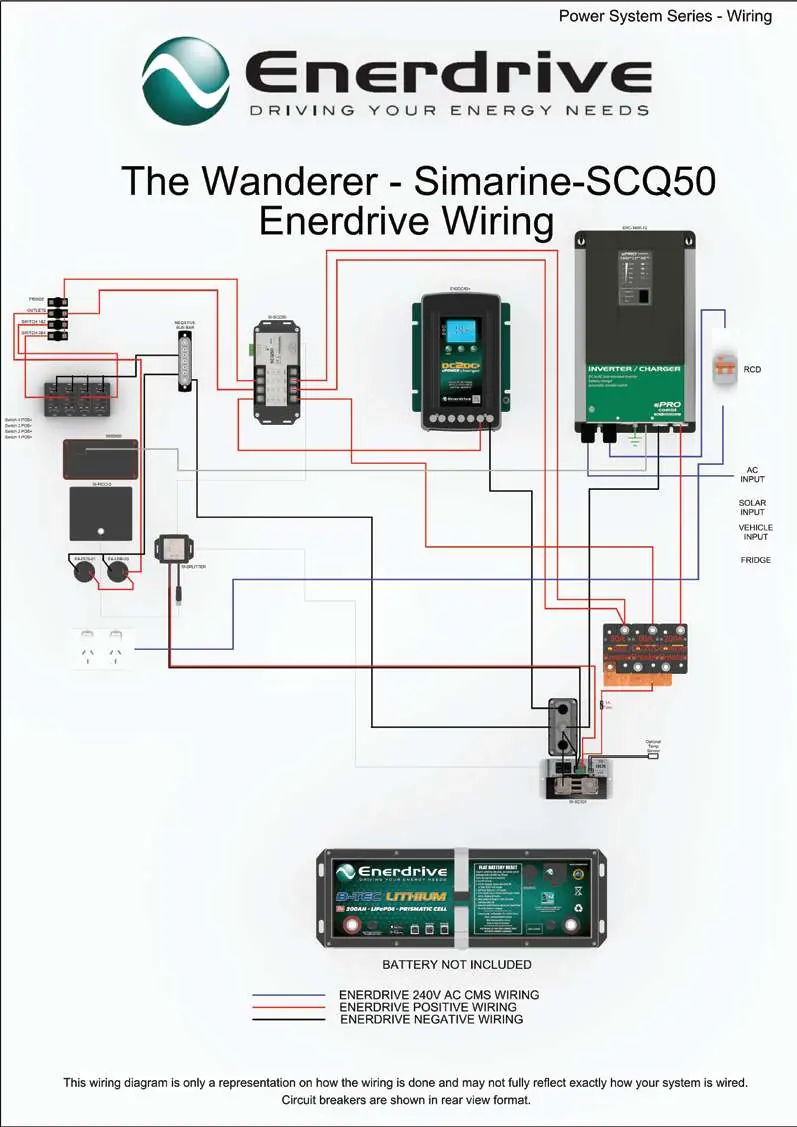

- Strona 7 zawiera schemat instalacji Enerdrive, szczegółowo przedstawiający okablowanie AC i DC.
Zgodność modelu
- Instalacja AC musi być wykonana przez licencjonowanego elektryka.
- W przypadku akumulatorów litowych Enerdrive należy używać końcówek oczkowych 8mm.
- Jeśli obciążenie przełączane przekracza 20A, należy zastosować przekaźnik.
