Instrukcja obsługi systemu zarządzania energią 12V Projecta IntelliJay

Najważniejsze informacje

System zarządzania energią Projecta IntelliJay (modele PM200-BTJ i PM235J-NODE) to zaawansowane rozwiązanie dla kamperów i przyczep kempingowych. System integruje ładowarkę akumulatora, zasilacz, kontroler solarny PWM, przekaźnik ładowania (VSR), zabezpieczenie przed niskim napięciem (LVD) oraz monitoring zbiorników wody. Urządzenie jest sterowane za pomocą jednostki centralnej PM235J, a w zależności od wersji, obsługiwane przez monitor LCD lub aplikację mobilną.

Opis urządzenia i komponenty

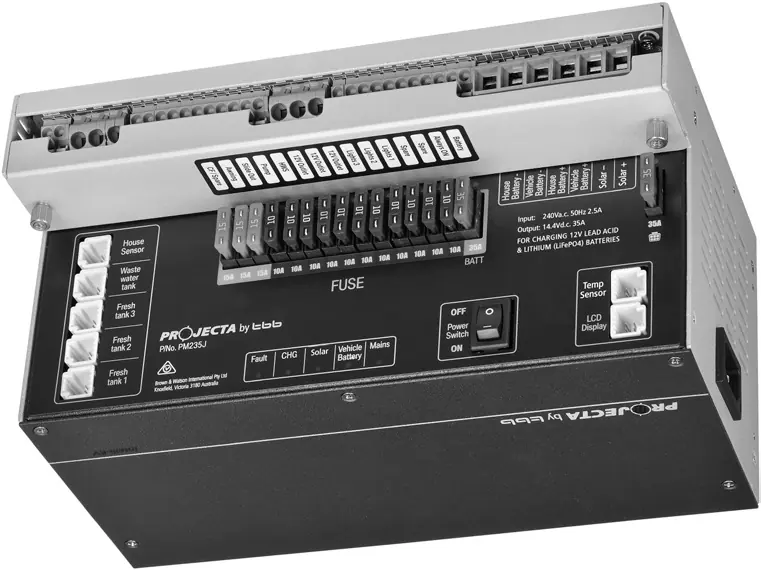

Głównym elementem systemu jest jednostka transformatorowa PM235J, do której podłączane są wszystkie obwody. Systemy różnią się sposobem sterowania: PM200-BTJ zawiera monitor LCD (PMLCD-BTJ) z Bluetooth, natomiast PM235J-NODE wykorzystuje osobny węzeł Bluetooth (PMBTJ-02) do komunikacji ze smartfonem.

Instalacja

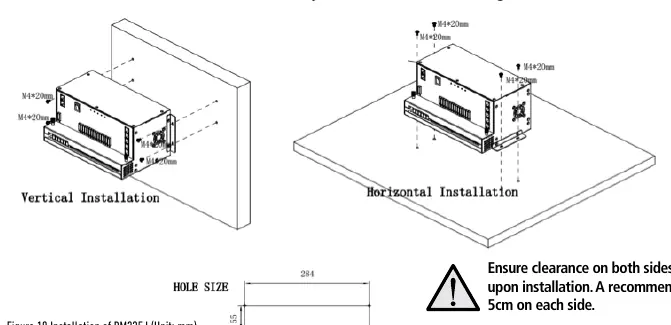

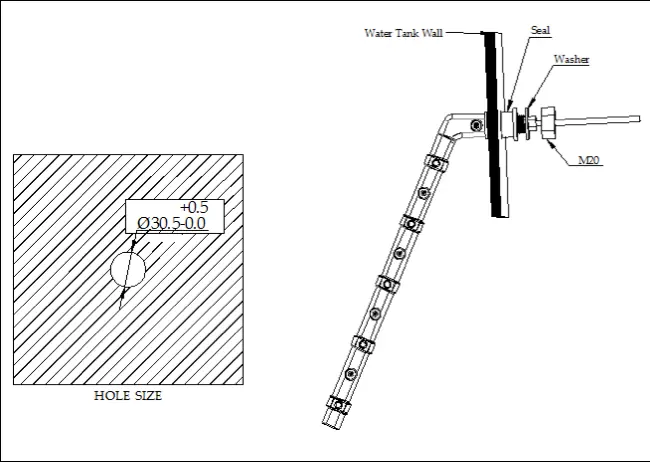

Jednostkę PM235J można montować na powierzchni poziomej lub pionowo na ścianie. Podczas instalacji należy zapewnić co najmniej 5 cm wolnej przestrzeni z każdej strony urządzenia dla zapewnienia odpowiedniej wentylacji. Wszystkie kable przechodzące przez panele lub ściany powinny być zabezpieczone przed uszkodzeniem, najlepiej przy użyciu dławików kablowych.

Okablowanie

System wykorzystuje złącza sprężynowe i śrubowe. Należy dobrać odpowiedni przekrój kabla do natężenia prądu zgodnie z tabelą w instrukcji (np. 1.0mm² dla 0-5A, 6.0mm² dla 25-30A). Przed wykonaniem lub rozłączeniem połączeń z akumulatorem należy zawsze odłączyć zasilanie sieciowe 240V.

Obsługa i konfiguracja

Konfiguracja systemu odbywa się poprzez monitor LCD lub aplikację mobilną. Użytkownik musi ustawić typ akumulatora (AGM, GEL, LFP/LiFePO4 lub WET) oraz jego pojemność w Ah, aby zapewnić prawidłowe działanie algorytmu ładowania. Dostęp do menu konfiguracyjnego na monitorze jest zabezpieczony kodem (domyślnie 0000). Aplikacja mobilna pozwala na zdalny monitoring parametrów, takich jak stan naładowania (SOC), napięcie, prąd oraz sterowanie odbiornikami (pompa, oświetlenie).

Konserwacja

Aby zapewnić dokładność monitorowania stanu naładowania (SOC), należy raz na 3 miesiące w pełni naładować akumulator z sieci 240V, aż do momentu, gdy dioda 'CHG' będzie świecić światłem ciągłym lub na monitorze pojawi się status 'float'. Należy również dbać o czystość i drożność otworów wentylacyjnych.

Rozwiązywanie problemów

System posiada wbudowaną diagnostykę. Dioda FAULT na jednostce PM235J sygnalizuje błędy za pomocą liczby mignięć (np. 1 mignięcie - niskie napięcie akumulatora, 3 mignięcia - przegrzanie jednostki). Monitor LCD wyświetla kody błędów (np. 8001 - utrata komunikacji, 8015 - przeciążenie), które pozwalają na szybką identyfikację usterki.
