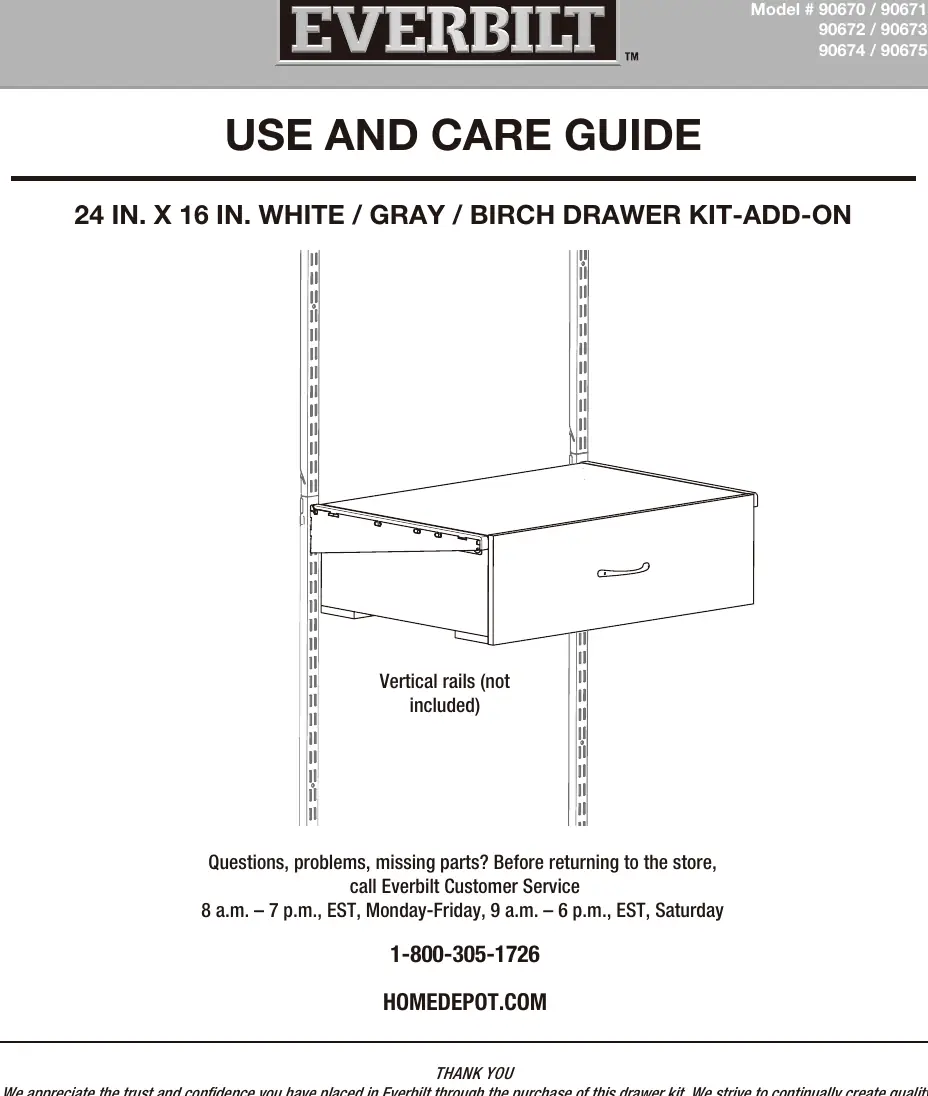

Instrukcja obsługi szuflady Everbilt 24x16 cali
Przewodnik montażu i konserwacji szuflady Everbilt. Dowiedz się, jak bezpiecznie zainstalować zestaw szuflady, zamontować wsporniki i dbać o powierzchnię mebla.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Ten zestaw szuflady jest elementem dodatkowym (add-on) do systemu organizacji szafy. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu. Ze względu na wagę szuflady, zaleca się montaż z udziałem dwóch osób. Pamiętaj o usunięciu tekturowych zabezpieczeń z wnętrza szuflady przed instalacją.
Bezpieczeństwo i ostrzeżenia
- Ostre krawędzie: Metalowe elementy mogą mieć ostre krawędzie. Zaleca się używanie rękawic ochronnych podczas montażu.
- Przeciążenie: Nie przeciążaj jednostek, ponieważ może to spowodować zawalenie się systemu, obrażenia ciała lub uszkodzenie mienia.
- Użytkowanie: Nie wspinaj się, nie stawaj ani nie siadaj na produkcie.
- Dzieci: Produkt zawiera małe części, które mogą stwarzać ryzyko zadławienia. Przechowuj poza zasięgiem dzieci.
Specyfikacja techniczna
- Montaż ścienny: Wymaga montażu w co najmniej jeden słupek ścienny (stud).
- Wymogi dla płyty gipsowo-kartonowej: Zgodność z normą ASTM C1396, minimalna grubość 1/2 cala.
- Rozstaw: Odległość między dwiema szynami pionowymi musi wynosić 24 cale (ok. 61 cm) mierzone od środka do środka.
Zawartość zestawu
- Szuflada (A)
- Wsporniki Heavy Duty Multi Bracket (B) - 2 szt.
- Osłony wsporników (C) - 2 szt.
- Śruby do uchwytu (D) - 2 szt.
- Uchwyt (E)
Planowanie instalacji
Jeśli instalujesz dwa lub więcej zestawów szuflad, zawsze zaczynaj od montażu dolnego zestawu. Upewnij się, że powierzchnia robocza jest zabezpieczona przed zarysowaniami.
Instrukcja montażu
Montaż uchwytów
Przymocuj uchwyt (E) do frontu szuflady (A) za pomocą śrub (D).
Montaż wsporników
Zamontuj wsporniki (B) na szynach pionowych (szyny nie są dołączone do zestawu). Upewnij się, że są stabilnie osadzone.
Montaż szuflady
Umieść szufladę (A) na wspornikach (B). Wsuń szufladę w rowek wspornika aż do końca, aby zapewnić prawidłowe osadzenie.
Montaż osłon wsporników
Nałóż osłony wsporników (C) na wsporniki (B), aby zakryć mechanizm montażowy i poprawić estetykę.
Czyszczenie i konserwacja
Szuflada wykonana jest z płyty wiórowej, a elementy metalowe są malowane proszkowo. Aby wyczyścić powierzchnię:
- Użyj miękkiej szmatki lub szczotki z roztworem ciepłej wody i łagodnego detergentu (np. płynu do naczyń).
- Nie używaj rozpuszczalników.
- Po czyszczeniu przemyj powierzchnię czystą wodą, aby usunąć resztki detergentu.
- Dokładnie osusz powierzchnię przed ponownym użyciem.
Informacje o producencie
Everbilt
Praktyczna pomoc
Typowe problemy
Szuflada nie pasuje do wsporników
Upewnij się, że wsporniki są zamontowane w odległości 24 cali (ok. 61 cm) od siebie (środek do środka).
System wydaje się niestabilny
Sprawdź, czy montaż ścienny został wykonany w co najmniej jeden słupek (stud) zgodnie z wymaganiami ASTM C1396.
Przed użyciem
- Usuń tekturę opakowaniową z wnętrza szuflady.
- Przygotuj rękawice ochronne (metalowe elementy mogą mieć ostre krawędzie).
- Upewnij się, że masz dwie osoby do montażu szuflady na wspornikach.
- Sprawdź, czy masz wszystkie elementy: szufladę, 2 wsporniki, 2 osłony, śruby i uchwyt.
Parametry w praktyce
- Odstęp między szynami
- 24 cale (61 cm) mierzone od środka do środka szyny.
- Wymagania montażowe
- Montaż w płytę gipsowo-kartonową wymaga przykręcenia do co najmniej jednego słupka ściennego.
Ilustracje i schematy
- Schemat pokazuje montaż szuflady na wspornikach typu 'Heavy Duty Multi Bracket'.
- Kluczowym krokiem jest wsunięcie szuflady w rowek wspornika aż do końca.
Zgodność modelu
- Zestaw jest dodatkiem (add-on) do istniejącego systemu szyn pionowych.
- Szyny pionowe nie są dołączone do zestawu.
