Instrukcja montażu regału na buty Everbilt 48 cali
Dowiedz się, jak poprawnie zamontować regał na buty Everbilt 48 cali. Instrukcja zawiera listę części, kroki montażu wsporników, półek i osłon oraz ważne wskazówki dotyczące kąta nachylenia i przygotowania elementów.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu regału na buty Everbilt 48 cali (wersja Add-On). Przed przystąpieniem do prac upewnij się, że posiadasz wszystkie niezbędne elementy. Kluczowym krokiem jest usunięcie folii ochronnej z osłony półki przed jej instalacją oraz zapewnienie, że wszystkie wsporniki są ustawione pod tym samym kątem (69° lub 80.5°).
Lista części
- A: Półka druciana 48 x 16 cali (1 szt.)
- B: Wspornik półki 16 cali (3 szt.)
- C: Osłona półki 48 cali (1 szt.)
- D: Zestaw zaślepek osłony (1 kpl.)
- E: Klips wspornika (6 szt.)
Montaż
- Montaż wsporników: Zamontuj wsporniki (B) na istniejących szynach pionowych. Zwróć uwagę na rozmieszczenie lewego, środkowego i prawego wspornika. Wybierz kąt nachylenia (69° lub 80.5°) i upewnij się, że wszystkie wsporniki mają ten sam kąty.
- Umieszczenie półki: Umieść półkę drucianą (A) na zamontowanych wspornikach (B), upewniając się, że tylny pręt poziomy znajduje się pod tylnymi hakami wsporników.
- Zabezpieczenie półki: Zamontuj klipsy (E) na półce drucianej (A) i wspornikach (B).

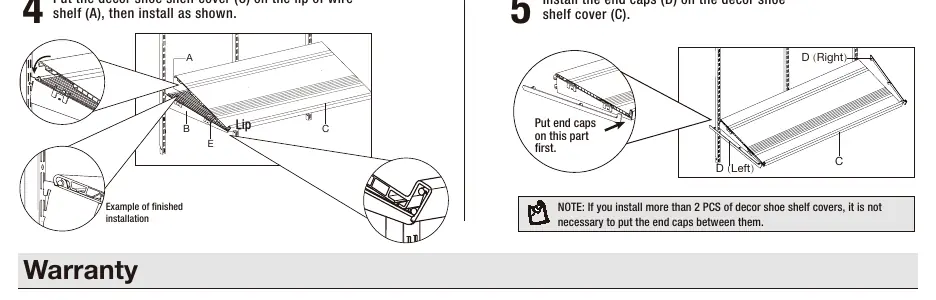

- Montaż osłony: Umieść osłonę półki (C) na krawędzi półki drucianej (A).
- Zaślepki: Zamontuj zaślepki (D) na końcach osłony półki (C). Jeśli instalujesz więcej niż 2 osłony, nie ma potrzeby montowania zaślepek między nimi.
Gwarancja i bezpieczeństwo
Produkt objęty jest 2-letnią gwarancją na wady materiałowe i wykonawcze. W przypadku stwierdzenia wady należy skontaktować się z numerem 1-800-305-1726 lub zwrócić produkt do sklepu. Uwaga: Produkt może zawierać ołów, który jest znany w stanie Kalifornia jako czynnik powodujący raka i wady wrodzone.
Informacje o producencie
Everbilt
Praktyczna pomoc
Typowe problemy
Półka nie jest stabilna
Upewnij się, że tylny pręt poziomy półki (A) spoczywa bezpiecznie pod tylnymi hakami wsporników (B).
Trudności z dopasowaniem kąta półki
Wsporniki posiadają dwa ustawienia kąta (69° i 80.5°). Sprawdź, czy wszystkie wsporniki w rzędzie są ustawione pod tym samym kątem.
Przed użyciem
- Usuń folię ochronną z osłony półki (C) przed montażem.
- Sprawdź, czy posiadasz wszystkie części wymienione w liście części.
- Upewnij się, że posiadasz istniejące szyny pionowe do montażu wsporników.
- Przygotuj miejsce montażu, zachowując odstępy 24 cale (60.9 cm) między wspornikami.
Parametry w praktyce
- Kąt wspornika
- Możliwość wyboru między 69° a 80.5° w zależności od preferowanego nachylenia półki na buty.
Ilustracje i schematy

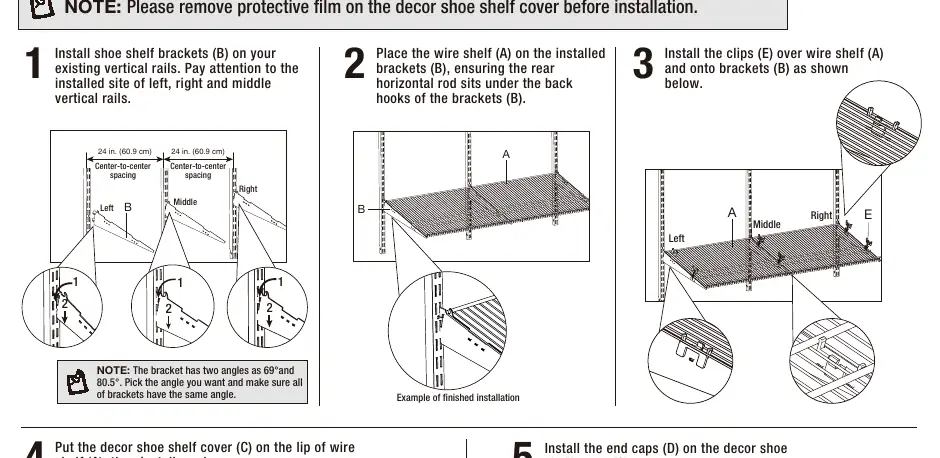

- Krok 1 ilustruje prawidłowe rozmieszczenie wsporników na szynach pionowych z zachowaniem odpowiednich odstępów.
- Krok 3 pokazuje sposób zatrzaśnięcia klipsów (E) na półce i wspornikach.
Zgodność modelu
- Produkt jest przeznaczony do montażu na istniejących szynach pionowych.
- W przypadku łączenia więcej niż 2 osłon, zaślepki (D) są wymagane tylko na zewnętrznych końcach.
