Instrukcja montażu zawiasu wpuszczanego Everbilt 110° Soft Close
Kompletny przewodnik montażu i regulacji zawiasu wpuszczanego Everbilt 110° Soft Close. Dowiedz się, jak wywiercić otwory, zamontować zawiasy i wyregulować drzwi szafki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu zawiasów wpuszczanych Everbilt 110° Soft Close przeznaczonych do mebli bezramowych. Zawiasy te posiadają funkcję cichego domyku i pozwalają na otwarcie drzwi do maksymalnie 110 stopni. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie niezbędne narzędzia i części.
Narzędzia i przygotowanie
Do poprawnego montażu wymagane są następujące narzędzia:
- Wkrętak krzyżakowy (nr 2)
- Ołówek lub rysik
- Linijka (z podziałką calową i milimetrową)
- Wiertarka
- Wiertło puszkowe 35 mm (Forstner bit)
Zawartość zestawu

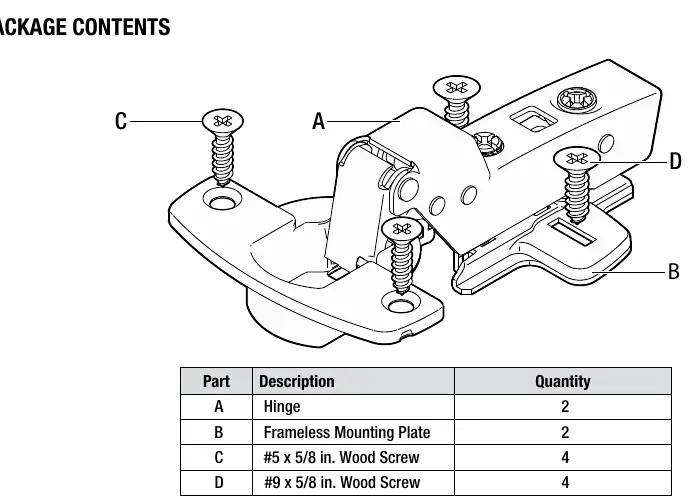

W opakowaniu powinny znajdować się:
- 2x Zawias (A)
- 2x Płyta montażowa (B)
- 4x Wkręt do drewna #5 x 5/8 cala (C)
- 4x Wkręt do drewna #9 x 5/8 cala (D)
Montaż krok po kroku
1. Wiercenie otworów

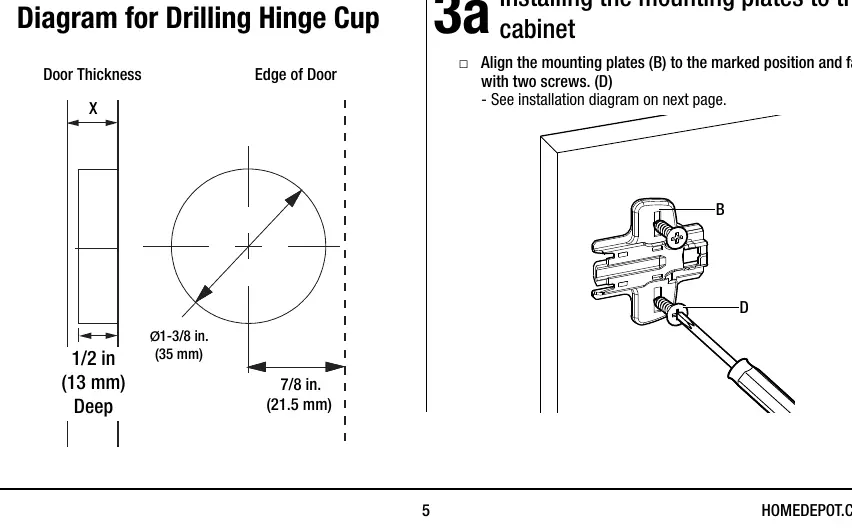

Użyj ołówka i linijki, aby zaznaczyć miejsca montażu zgodnie z diagramem. Wywierć otwór o średnicy 35 mm w odległości 7/8 cala (21,5 mm) od krawędzi drzwi. Głębokość otworu musi wynosić minimum 1/2 cala (12,8 mm). Uwaga: Nie przewiercaj drzwi na wylot.
2. Montaż zawiasów do drzwi
Umieść puszkę zawiasu (A) w wywierconym otworze i przymocuj ją za pomocą dwóch wkrętów (C).
3. Montaż płyt montażowych do szafki
Dopasuj płyty montażowe (B) do zaznaczonych miejsc na korpusie szafki i przykręć je za pomocą wkrętów (D).
4. Montaż drzwi do szafki
Otwórz zawiasy do pozycji całkowicie wysuniętej. Połącz ramię zawiasu (A) z płytą montażową (B) i dociśnij ramię zawiasu (X), aż zatrzaśnie się na płycie.
Regulacja zawiasów
Po zamontowaniu drzwi możesz dokonać precyzyjnej regulacji:

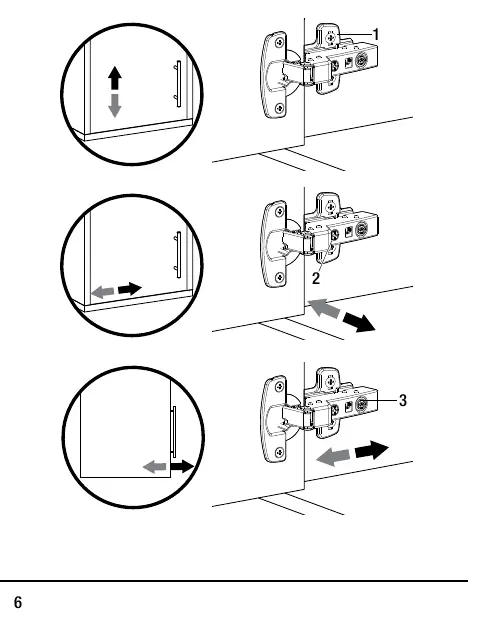

- Regulacja wysokości: Poluzuj górną śrubę montażową (1), aby przesunąć drzwi w górę lub w dół.
- Regulacja nałożenia (overlay): Obracaj śrubą regulacyjną (2), aby dostosować położenie drzwi względem boku szafki.
- Regulacja głębokości: Obracaj śrubą mimośrodową (3), aby zmienić odległość drzwi od korpusu szafki.
Bezpieczeństwo
Podczas korzystania z elektronarzędzi zawsze zachowuj ostrożność. Przed montażem upewnij się, że zawias jest zorientowany w swojej ostatecznej pozycji zgodnie z rysunkami w instrukcji.
Informacje o producencie
Everbilt
Praktyczna pomoc
Typowe problemy
Drzwi ocierają o korpus lub nie domykają się równo
Użyj śrub regulacyjnych: śruba (1) do wysokości, śruba (2) do nałożenia (overlay) oraz śruba (3) do głębokości.
Brakujące części w zestawie
Przed zwrotem do sklepu skontaktuj się z obsługą klienta Everbilt pod numerem 1-800-305-1726.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj wiertło puszkowe 35 mm.
- Upewnij się, że szafka jest typu bezramowego (frameless).
- Zmierz dokładnie odległość 21,5 mm (7/8 cala) od krawędzi drzwi przed wierceniem.
- Upewnij się, że otwór ma głębokość co najmniej 12,8 mm (1/2 cala).
Parametry w praktyce
- Kąt otwarcia
- Maksymalnie 110 stopni.
- Średnica otworu
- 35 mm (standardowe wiertło puszkowe).
- Głębokość otworu
- Minimum 12,8 mm (1/2 cala).
Ilustracje i schematy
- Schemat wiercenia: otwór 35 mm w odległości 21,5 mm od krawędzi.
- Regulacja: śruba 1 (wysokość), śruba 2 (nałożenie), śruba 3 (głębokość).
Zgodność modelu
- Przeznaczone wyłącznie do mebli bezramowych (frameless).
- Przeznaczone do aplikacji wpuszczanych (inset).
Autor opracowania
Marek Zieliński
Redaktor instrukcji technicznych
Specjalizuje się w dokumentacji urządzeń domowych, elektroniki i narzędzi. Dba o jasny opis najważniejszych funkcji oraz praktyczne wskazówki dla użytkownika.
