Instrukcja obsługi wiertarko-wkrętarki udarowej Extol Premium 8891806/8891807/8891808
Szybki przewodnik po wiertarko-wkrętarkach udarowych Extol Premium serii SHARE 20V. Dowiedz się, jak obsługiwać urządzenie, ładować akumulatory, zmieniać tryby pracy oraz jak bezpiecznie korzystać z narzędzia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka udarowa Extol Premium (modele 8891806, 8891807, 8891808) służy do wiercenia bez udaru w drewnie, metalu i plastiku oraz wiercenia z udarem w murze. Jest zasilana systemem akumulatorowym SHARE 20V. str. 2, 8, 14, 21
Najważniejsze czynności
- Wybór trybu pracy (wiercenie/udar/wkręcanie) str. 4, 10, 16, 23
- Zmiana biegów (prędkości) str. 4, 10, 16, 23
Pierwsze uruchomienie
- Włóż akumulator do uchwytu, aż usłyszysz kliknięcie. str. 4, 10, 16, 23
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wiertło wygina się
Zmniejsz obroty i nacisk.
str. 5, 11, 17, 24Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Max. moment obrotowy | 50 Nm | str. 3, 9, 15, 22 | |
| Obroty bez obciążenia | 0-1800 min-1 | str. 3, 9, 15, 22 |
Gdzie szukać w PDF
- Opis urządzenia str. 2, 8, 14, 21
- Dane techniczne str. 3, 9, 15, 22
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka udarowa Extol Premium z silnikiem bezszczotkowym (brushless) jest przeznaczona do wiercenia bez udaru w drewnie, metalu i plastiku oraz wiercenia z udarem w murze. Urządzenie jest częścią systemu akumulatorowego SHARE 20V.
Opis urządzenia i elementy sterujące
Główne elementy urządzenia obejmują:
- Skluczydło (uchwyt wiertarski)
- Pierścień regulacji momentu obrotowego
- Przełącznik biegów (1-2)
- Przełącznik kierunku obrotów
- Włącznik z regulacją prędkości
- Oświetlenie LED
Ładowanie akumulatora

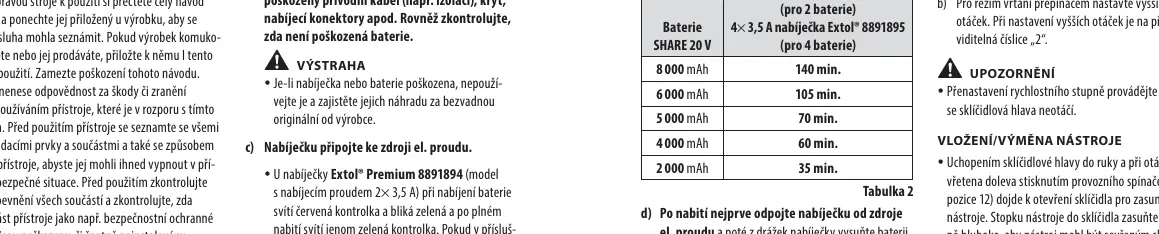

Akumulatory SHARE 20V można ładować w dowolnym momencie bez utraty pojemności. Proces ładowania jest sygnalizowany diodami LED na ładowarce. Po pełnym naładowaniu ładowarka automatycznie kończy proces. Zalecana temperatura otoczenia podczas ładowania to 10°C–40°C.
Obsługa wiertarko-wkrętarki
Wybór trybu pracy
Tryb pracy wybiera się za pomocą pierścienia (pozycja 14):
- Wiercenie z udarem: symbol młotka (do muru).
- Wkręcanie: symbol śruby.
- Wiercenie bez udaru: symbol wiertła (do drewna, metalu, plastiku).
Ustawienie prędkości
Przełącznik biegów (pozycja 4) pozwala na wybór zakresu obrotów:
- Bieg 1: niższe obroty, wyższy moment obrotowy (do wkręcania).
- Bieg 2: wyższe obroty (do wiercenia).
Bezpieczeństwo i konserwacja
Podczas pracy należy stosować środki ochrony osobistej (okulary, słuchawki, maska przeciwpyłowa). W przypadku wiercenia w murze zaleca się stosowanie odciągu pyłu. Urządzenie generuje pole elektromagnetyczne, co może wpływać na implanty medyczne. Przechowywać w suchym miejscu, chronić przed mrozem i temperaturą powyżej 40°C. Przed przechowywaniem należy wyjąć akumulator.
Informacje o producencie
Extol
Praktyczna pomoc
Typowe problemy
Wiertło wygina się podczas pracy
Nie używaj zbyt wysokich obrotów przy wolnym biegu i nie wywieraj nadmiernego nacisku na wiertło.
Akumulator nie ładuje się
Sprawdź, czy ładowarka i akumulator nie są uszkodzone. Upewnij się, że temperatura otoczenia mieści się w zakresie 10-40°C.
Przed użyciem
- Sprawdź stan naładowania akumulatora.
- Upewnij się, że wiertło lub bit jest poprawnie zamocowany w skluczydle.
- Ustaw odpowiedni tryb pracy (wiercenie/udar/wkręcanie).
- Sprawdź ustawienie momentu obrotowego.
- Upewnij się, że przełącznik kierunku obrotów jest w odpowiedniej pozycji.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Max. moment obrotowy
- 33 Nm (miękki) / 50 Nm (twardy) - określa siłę dokręcania.
- Obroty bez obciążenia
- I. 0-500 / II. 0-1800 min-1 - prędkość obrotowa wrzeciona.
- Zakres skluczydła
- 0-10 mm - średnica chwytu narzędzi, które można zamocować.
Ilustracje i schematy

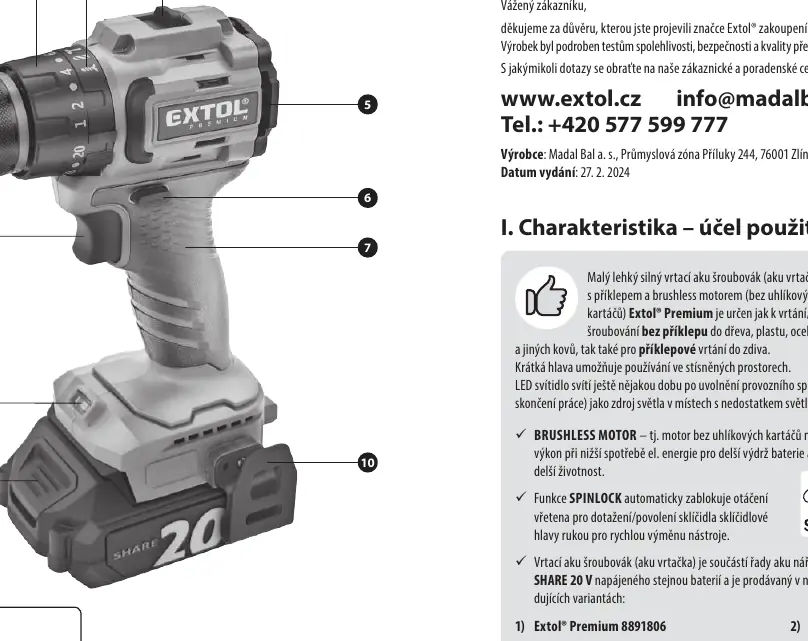

- Obr. 1 przedstawia budowę wiertarki, w tym skluczydło, pierścień momentu, przełącznik biegów, włącznik oraz akumulator.
Zgodność modelu
- Urządzenie jest kompatybilne z akumulatorami i ładowarkami serii SHARE 20V.
