Instrukcja obsługi spawarki inwertorowej Extol Premium 8796901

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy spawarki inwertorowej Extol Premium 8796901. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, poparzeń łukiem spawalniczym oraz narażenia na szkodliwe opary. Urządzenie wymaga odpowiedniej wentylacji i stosowania środków ochrony osobistej (maska, rękawice).

Opis urządzenia

Spawarka wykorzystuje technologię inwertorową (IGBT) oraz modulację szerokości impulsu (PWM). Urządzenie jest przeznaczone do spawania metodami MMA (elektroda otulona) oraz TIG (spawanie w osłonie gazu obojętnego). Charakteryzuje się kompaktowymi wymiarami, niskim poborem energii oraz możliwością precyzyjnej regulacji parametrów spawania.

Instalacja i podłączenie

• Zasilanie: Upewnij się, że napięcie sieciowe jest zgodne z wymaganiami urządzenia.

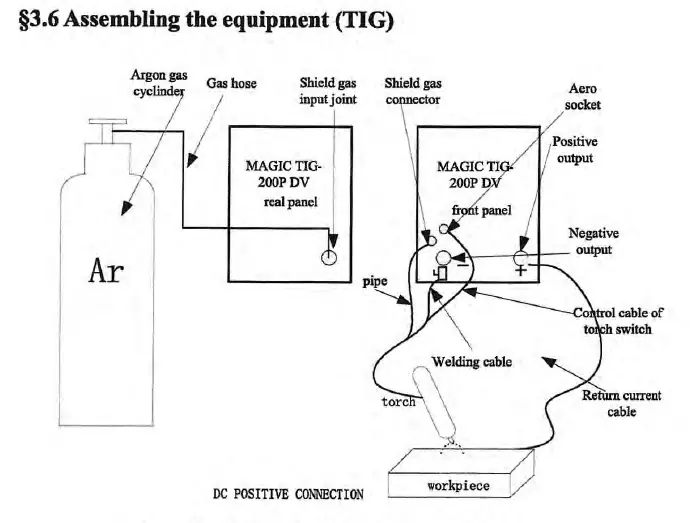

• Podłączenie gazu (TIG): Podłącz butlę z gazem osłonowym do zaworu wejściowego na tylnym panelu za pomocą węża.
• Polaryzacja (MMA): Wybierz polaryzację (DCEN lub DCEP) w zależności od użytej elektrody, zgodnie z zaleceniami producenta elektrod.
• Podłączenie uchwytu: Upewnij się, że przewody spawalnicze są solidnie zamocowane w gniazdach.

Obsługa i panel sterowania

Panel sterowania umożliwia wybór trybu pracy oraz regulację parametrów:

• Wybór trybu: Przełącznik trybów pozwala wybrać między MMA, TIG 2T (krótkie spoiny) oraz TIG 4T (długie spoiny).
• Regulacja parametrów: Pokrętło wyboru służy do ustawiania prądu spawania, czasu przedmuchu gazu, czasu narastania/opadania prądu oraz częstotliwości impulsu.
• Wyświetlacz: Prezentuje aktualnie ustawione wartości parametrów.

Procedury spawania

Instrukcja szczegółowo opisuje cykle pracy dla metod TIG 2T i 4T, w tym fazy narastania prądu, spawania właściwego oraz opadania prądu (krateru). W metodzie MMA należy pamiętać o odpowiednim doborze prądu do średnicy elektrody.

Konserwacja i rozwiązywanie problemów

Regularna konserwacja obejmuje:

• Okresowe przedmuchiwanie wnętrza urządzenia sprężonym powietrzem w celu usunięcia pyłu.
• Sprawdzanie stanu przewodów spawalniczych i izolacji.
• Kontrolę poprawności działania wentylatora chłodzącego.

W przypadku problemów takich jak brak łuku, niestabilny prąd lub przegrzanie, należy sprawdzić połączenia kablowe, zasilanie oraz cykl pracy urządzenia (duty cycle).
