Instrukcja obsługi spawarki GYS MULTIWELD 160M / 200M
Szybki przewodnik po spawarkach GYS MULTIWELD 160M i 200M. Dowiedz się, jak zainstalować urządzenie, ustawić parametry spawania MIG/MAG i MMA, przeprowadzić konserwację oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spawarki GYS MULTIWELD 160M i 200M to półautomatyczne urządzenia przeznaczone do spawania metodami MIG/MAG, drutem rdzeniowym oraz MMA. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, instalacji, obsługi oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest prawidłowo podłączone do sieci 230V i posiada odpowiednie zabezpieczenia.
Opis urządzenia
Urządzenia z serii MULTIWELD są przeznaczone do spawania stali, stali nierdzewnej oraz aluminium. Posiadają ręczną regulację parametrów wspomaganą tabelą ustawień umieszczoną na obudowie. Urządzenie jest wyposażone w cyfrowy wyświetlacz oraz pokrętła do regulacji napięcia, prędkości podawania drutu oraz indukcyjności (w trybie MIG/MAG).
Instalacja i pierwsze uruchomienie
- Zasilanie: Urządzenie wymaga zasilania jednofazowego 230V (50-60 Hz) z uziemieniem.
- Agregat prądotwórczy: Możliwa praca z agregatem, o ile napięcie wyjściowe jest stabilne, a napięcie szczytowe nie przekracza 400V.
- Montaż szpuli: Urządzenie obsługuje szpule o średnicy 200/300 mm. Należy odpowiednio wyregulować hamulec szpuli, aby uniknąć splątania drutu.
- Podłączenie gazu: Należy użyć odpowiedniego reduktora ciśnienia i zabezpieczyć butlę łańcuchem.
Obsługa
Spawanie MIG/MAG
Wybierz tryb MIG/MAG przyciskiem na panelu. Ustaw napięcie, prędkość podawania drutu oraz indukcyjność zgodnie z tabelą na urządzeniu. W przypadku spawania aluminium należy użyć specjalnych rolek i teflonowej prowadnicy drutu.
Spawanie MMA
Wybierz tryb MMA. Podłącz uchwyt elektrody i zacisk masy zgodnie z polaryzacją wskazaną na opakowaniu elektrod. Urządzenie posiada funkcję Anti-Sticking, która ułatwia odklejenie elektrody w przypadku jej przyklejenia.
Konserwacja
Zaleca się coroczną konserwację urządzenia przez wykwalifikowany personel. Regularnie czyść wnętrze urządzenia z kurzu za pomocą sprężonego powietrza. Sprawdzaj stan przewodu zasilającego oraz połączeń elektrycznych.
Rozwiązywanie problemów
W przypadku problemów, takich jak niestabilny posuw drutu, brak prądu spawania czy porowaty ścieg, sprawdź tabelę anomalii w instrukcji. Często przyczyną jest zanieczyszczona końcówka prądowa, niewłaściwy docisk rolek lub nieprawidłowe podłączenie masy.
Informacje o producencie
GYS
Praktyczna pomoc
Typowe problemy
Niestabilny posuw drutu
Wyczyść lub wymień końcówkę prądową, sprawdź docisk rolek lub wymień rolki na odpowiednie dla średnicy drutu.
Brak prądu spawania
Sprawdź podłączenie do sieci, stan zacisku uziemienia oraz przycisk palnika.
Porowaty ścieg spawalniczy
Zwiększ przepływ gazu, wyczyść metal przed spawaniem, sprawdź jakość gazu i szczelność połączeń.
Drut blokuje się po przejściu przez rolki
Sprawdź prowadnik drutu w palniku, upewnij się, że rurka kapilarna jest obecna i zmniejsz prędkość podawania drutu.
Przed użyciem
- Sprawdź podłączenie do sieci 230V
- Upewnij się, że butla z gazem jest zabezpieczona łańcuchem
- Sprawdź stan kabli i palnika
- Upewnij się, że rolki są odpowiednie dla używanego drutu
- Sprawdź, czy wszystkie połączenia są solidnie dokręcone
Ilustracje i schematy
- Rysunek I: Prezentacja urządzenia i elementów sterujących
- Rysunek IV: Instalacja szpuli i ładowanie drutu

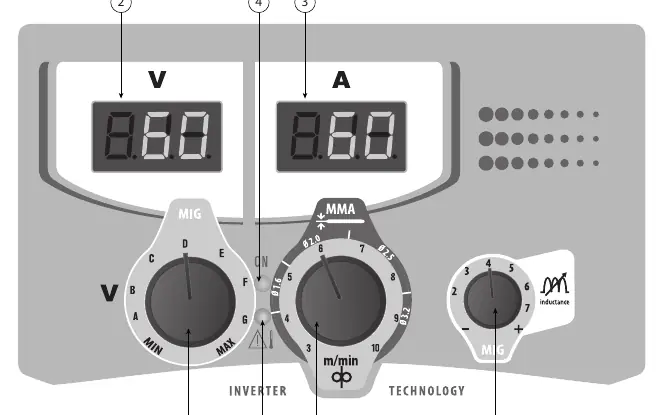

- Rysunek VI: Panel sterowania (IHM)
- Rysunek VII: Tabela kombinacji spawania
Zgodność modelu
- Wymaga zasilania jednofazowego 230V
- Kompatybilne z drutem stalowym, nierdzewnym i aluminiowym (z odpowiednimi akcesoriami)
