Instrukcja obsługi nagrzewnicy indukcyjnej GYS POWERDUCTION 110LG / 160LG / 220LG
Szybki przewodnik po instrukcji obsługi nagrzewnicy indukcyjnej GYS POWERDUCTION 110LG, 160LG i 220LG. Dowiedz się, jak bezpiecznie montować, uruchamiać, konserwować urządzenie oraz rozwiązywać typowe problemy.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Nagrzewnica indukcyjna GYS POWERDUCTION jest przeznaczona do szybkiego nagrzewania materiałów żelaznych. Urządzenie wymaga zasilania trójfazowego. Ze względów bezpieczeństwa, osoby z rozrusznikami serca lub implantami metalowymi nie powinny zbliżać się do urządzenia na odległość mniejszą niż 1 metr podczas pracy. Należy zachować bezpieczną odległość 30 cm między operatorem a cewką indukcyjną.
Opis urządzenia
Panel sterowania zawiera:
- Przycisk autoryzacji nagrzewania (zielony).
- Wskaźniki mocy (110LG: 1-11 kW, 160LG: 1-16 kW, 220LG: 2-22 kW).
- Przyciski regulacji mocy.
- Wskaźnik temperatury płynu chłodzącego.
- Przycisk trybu zmiany akcesoriów.
Montaż i instalacja
Przed pierwszym użyciem należy zamontować koła oraz uchwyt zgodnie z rysunkami w instrukcji. Urządzenie musi być ustawione w pozycji pionowej.
Pierwsze uruchomienie i odpowietrzanie
Przed włączeniem należy napełnić zbiornik płynem chłodzącym (7 litrów dla 110LG, 30 litrów dla 160LG/220LG). Po włączeniu zasilania urządzenie może wyświetlić błąd E-6 lub E-7. Należy wykonać cykl odpowietrzania (purge):
- Nacisnąć dwukrotnie przycisk zmiany akcesoriów.
- Poczekać na zakończenie cyklu (sygnał dźwiękowy).
- Jeśli płyn wypływa z lancy, zatrzymać proces.
Obsługa
Aby rozpocząć nagrzewanie, należy nacisnąć przycisk autoryzacji, a następnie przycisk na lancy lub pedał pneumatyczny. Urządzenie posiada tryb czasowy (timer) regulowany od 1 do 30 sekund. W trybie HI urządzenie osiąga maksymalną moc bez kontroli stanu nagrzewanego elementu.
Konserwacja
Zaleca się coroczną wymianę płynu chłodzącego. Należy regularnie sprawdzać dokręcenie śrub mocy oraz stan połączeń elektrycznych. W przypadku uszkodzenia cewki lub ferrytu, należy je wymienić, gdyż są to elementy eksploatacyjne.
Rozwiązywanie problemów
Urządzenie wyświetla kody błędów:
- E-6: Zbyt wysoki przepływ (>6 l/min).
- E-7: Zbyt niski przepływ (
- E-11/E-12: Błąd czujnika temperatury.
Informacje o producencie
GYS
Praktyczna pomoc
Typowe problemy
Błąd E-6 (zbyt wysoki przepływ)
Sprawdź, czy wąż nie jest przebity lub czy cewka jest poprawnie zamontowana.
Błąd E-7 (zbyt niski przepływ)
Sprawdź, czy wąż nie jest zagięty lub zatkany, czy pompa działa i czy w zbiorniku jest wystarczająco płynu.
Błąd E-11/E-12 (czujnik temperatury)
Sprawdź, czy czujnik temperatury jest poprawnie podłączony i umieszczony.
Przed użyciem
- Sprawdź poziom płynu chłodzącego w zbiorniku.
- Upewnij się, że cewka indukcyjna jest poprawnie dokręcona.
- Sprawdź, czy przewody zasilające nie są uszkodzone.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.
- Sprawdź, czy zasilanie trójfazowe jest zgodne z wymaganiami.
Parametry w praktyce
- Moc wejściowa
- 11 000 W (110LG), 16 000 W (160LG), 22 000 W (220LG).
- Częstotliwość pracy
- 20-60 kHz, sterowana mikroprocesorowo.
- Pojemność zbiornika
- 7 litrów (110LG) lub 30 litrów (160LG/220LG).
Ilustracje i schematy

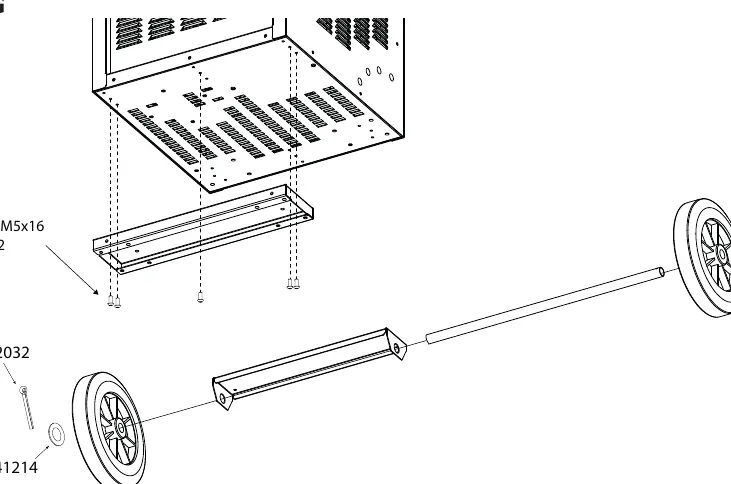

- Strona 2: Montaż kół i podstawy.

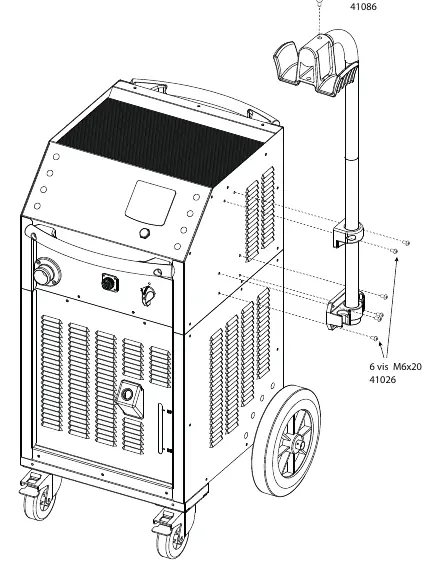

- Strona 3: Montaż uchwytu i akcesoriów.

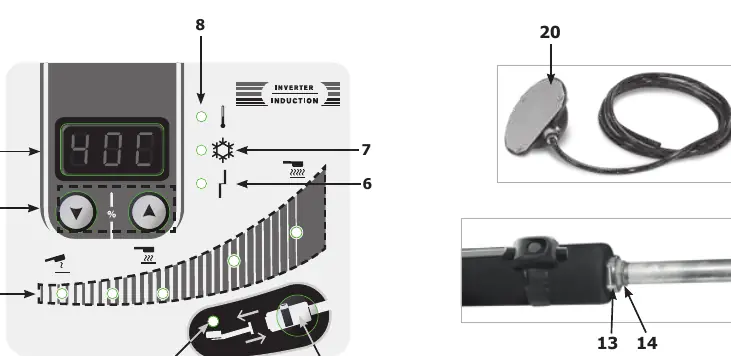

- Strona 8: Opis elementów panelu sterowania.
- Strona 9: Tabela mocy i reakcji kontrolek.
Zgodność modelu
- Wymaga zasilania trójfazowego 400V (lub 208-240V w zależności od wersji).
- Używać wyłącznie specjalnego płynu chłodzącego do spawania (ref. 052246).
