Instrukcja obsługi systemu nagrzewania indukcyjnego GYS POWERDUCTION 10R
Szybki przewodnik po instrukcji obsługi systemu nagrzewania indukcyjnego GYS POWERDUCTION 10R. Dowiedz się, jak bezpiecznie montować akcesoria, uruchamiać urządzenie i usuwać zapieczone elementy metalowe.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
System GYS POWERDUCTION 10R służy do nagrzewania indukcyjnego elementów metalowych (żelaznych) w celu ich odblokowania, np. zapieczonych śrub, nakrętek czy rur wydechowych. Urządzenie jest półautomatyczne i wymaga obecności operatora. Ze względu na silne pole magnetyczne, osoby z rozrusznikami serca lub implantami metalowymi nie powinny zbliżać się do urządzenia.
Opis urządzenia i akcesoria
W skład zestawu wchodzi generator z kablem indukcyjnym oraz wymienne akcesoria:
- 3 spirale (średnice 18, 24, 30 mm) – narzędzie standardowe do szybkiej pracy.
- Plecionka elastyczna – do elementów o nieregularnych kształtach lub dużych średnicach.
- Drut prosty sztywny – do indywidualnego dopasowania kształtu.
Akcesoria są materiałami eksploatacyjnymi i należy je wymieniać, gdy ulegną uszkodzeniu.
Montaż akcesoriów
Aby zamontować akcesorium:
- Wybierz odpowiednie narzędzie.
- Włóż dwa pręty akcesorium do otworów w uchwycie.
- Dokręć pokrętła mocujące ręcznie.
Uwaga: Do odkręcania pokręteł można użyć klucza 12, ale nigdy nie używaj narzędzi do ich dokręcania, aby uniknąć uszkodzenia mechanizmu.
Obsługa urządzenia
Uruchomienie odbywa się poprzez naciśnięcie przycisku ON/OFF (zaświeci się zielona dioda). Aby rozpocząć grzanie, naciśnij i przytrzymaj przycisk na uchwycie. Zielona dioda będzie migać podczas aktywnego grzania. Urządzenie posiada zabezpieczenia: termiczne (świeci pomarańczowa dioda), nadprądowe (miga pomarańczowa dioda) oraz błąd wyzwalacza.
Zalecenia i bezpieczeństwo
- Nie nagrzewaj elementów dłużej niż 30 sekund, aby uniknąć przegrzania spirali.
- Przy pierwszym użyciu spirali może pojawić się dym – jest to zjawisko normalne.
- Warstwa ochronna spirali (włókno szklane) jest delikatna; przechowuj akcesoria tak, aby nie uległy uszkodzeniu.
- Zawsze używaj rękawic ochronnych, aby uniknąć oparzeń i podrażnień od włókna szklanego.
- Nie dotykaj gorących elementów rękami.
Konserwacja

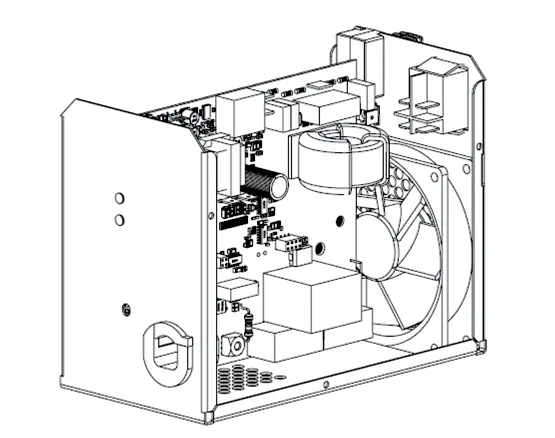

Regularnie czyść urządzenie z kurzu (używając sprężonego powietrza po zdjęciu obudowy). Sprawdzaj stan połączeń elektrycznych. Do czyszczenia powierzchni używaj wyłącznie suchej szmatki; nie stosuj rozpuszczalników ani agresywnych środków czyszczących.
Informacje o producencie
GYS
Praktyczna pomoc
Typowe problemy
Urządzenie nie grzeje, świeci pomarańczowa dioda
Urządzenie jest w trybie ochrony termicznej. Poczekaj, aż dioda zgaśnie, zanim wznowisz pracę.
Miga pomarańczowa dioda
Wystąpiło przeciążenie prądowe. Zrestartuj urządzenie, aby usunąć błąd.
Dym przy pierwszym użyciu
Jest to normalne zjawisko przy pierwszym nagrzewaniu nowych spirali.
Przed użyciem
- Sprawdź, czy kabel zasilający i wtyczka nie są uszkodzone.
- Upewnij się, że wybrane akcesorium jest poprawnie zamontowane i dokręcone.
- Załóż odzież ochronną, rękawice i okulary ochronne.
- Przygotuj gaśnicę w pobliżu miejsca pracy.
- Upewnij się, że w pobliżu nie ma materiałów łatwopalnych.
Parametry w praktyce
- Waga (generator + kabel)
- 4,8 kg
Ilustracje i schematy

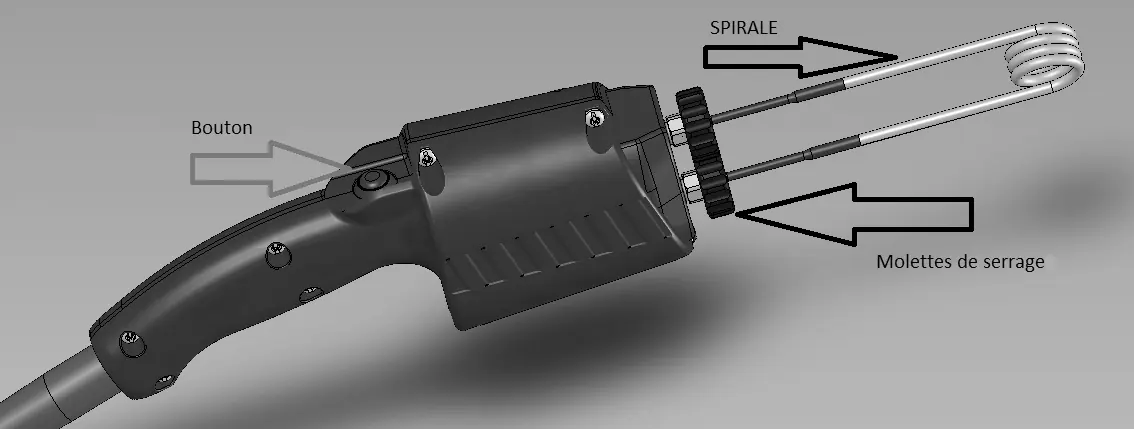

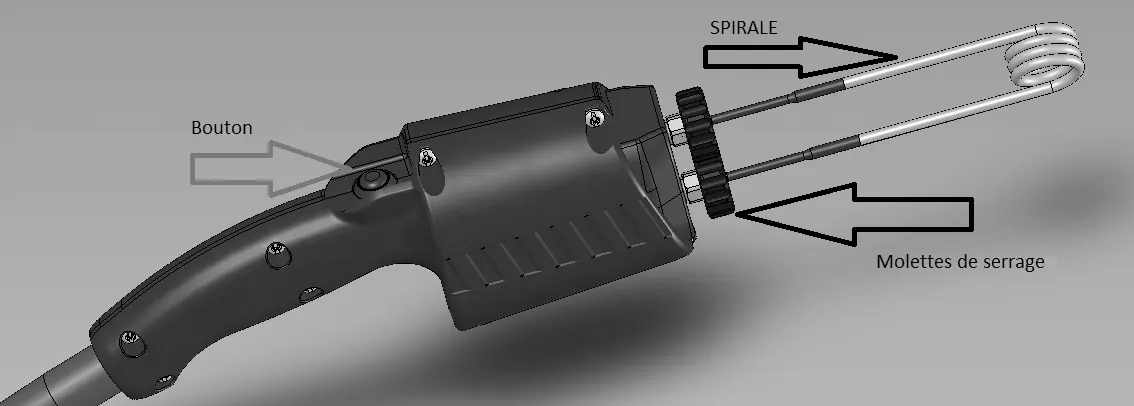

- Rysunek 2 pokazuje montaż akcesoriów: wkładanie prętów do otworów w uchwycie i dokręcanie pokręteł mocujących.
Zgodność modelu
- Urządzenie przeznaczone wyłącznie do nagrzewania materiałów żelaznych.
- Silne pole magnetyczne: niebezpieczne dla osób z rozrusznikami serca i implantami metalowymi.
