Instrukcja obsługi zestawu siłownika hydraulicznego GYS 4T/10T

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy zestawów siłowników hydraulicznych GYS o udźwigu 4T oraz 10T. Zestaw służy do prac blacharskich, prostowania karoserii i innych zastosowań wymagających dużej siły nacisku. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć poważnych obrażeń ciała.

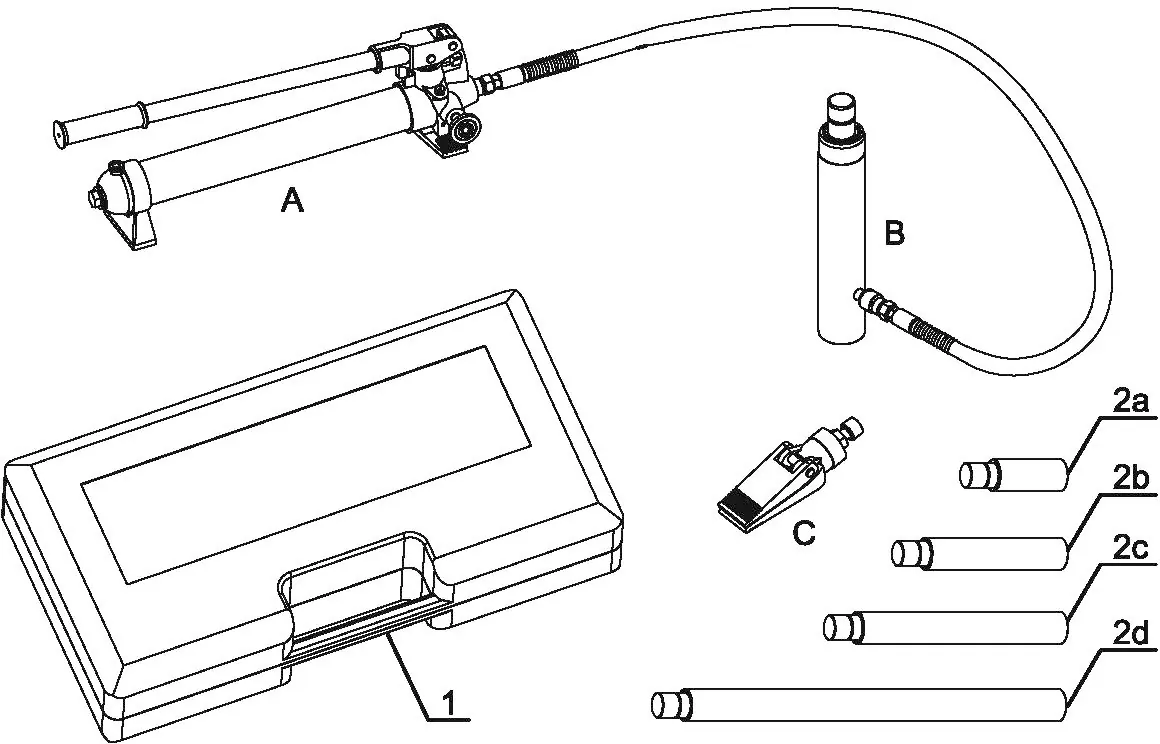

Opis zestawu

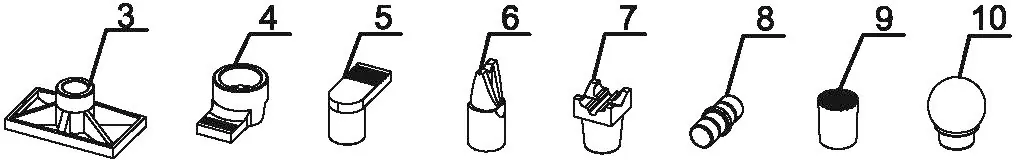

Zestaw składa się z pompy hydraulicznej, siłownika, rozpieracza oraz szeregu akcesoriów (przedłużki, podstawy, końcówki), które pozwalają na konfigurację narzędzia w zależności od potrzeb (pchanie, ciągnięcie, rozpieranie).

Bezpieczeństwo

• Zawsze wyłączaj silnik pojazdu, zaciągaj hamulec ręczny i blokuj koła przed rozpoczęciem pracy.
• Nie przekraczaj maksymalnego udźwigu zestawu.
• Podczas używania przedłużek lub akcesoriów do rozpierania, nośność zestawu jest redukowana o 50% dla każdego elementu.
• Nie używaj pompy, jeśli zawór odpowietrzający jest zamknięty.
• Nie wysuwaj tłoka siłownika poza linię ostrzegawczą.

Montaż i przygotowanie

Przed użyciem należy oczyścić wszystkie złącza hydrauliczne i zdjąć osłony przeciwpyłowe. Zawsze sprawdzaj, czy połączenia są szczelne i prawidłowo dokręcone. W przypadku rozpieracza, upewnij się, że ramię ruchome opiera się o element do przesunięcia, a ramię stałe o stabilną bazę.

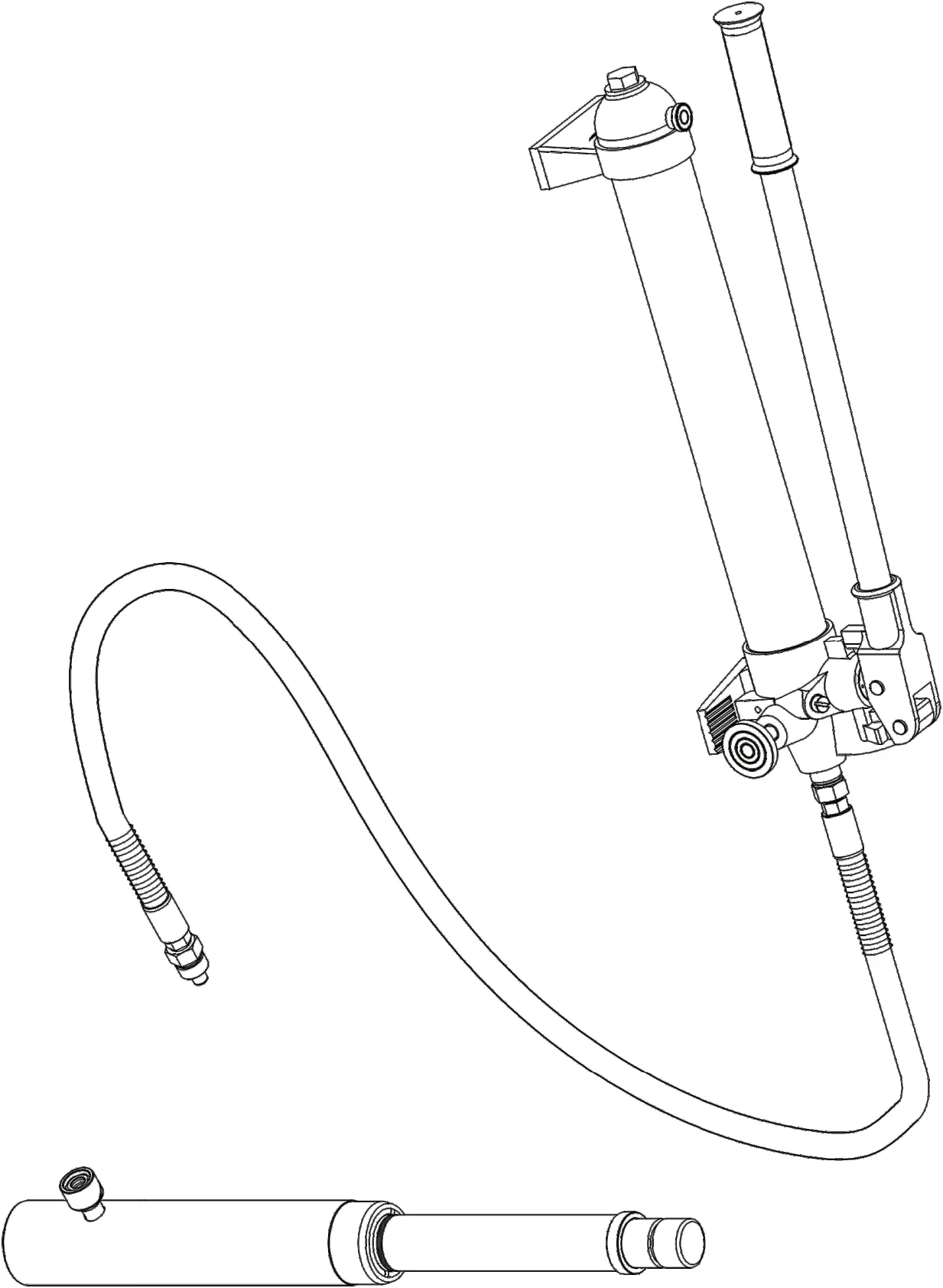

Obsługa pompy

1. Ustaw pompę na płaskiej i stabilnej powierzchni.
2. Zamknij zawór spustowy, obracając go zgodnie z ruchem wskazówek zegara.
3. Używaj dźwigni pompy, aby wytworzyć ciśnienie.
4. Aby zwolnić ciśnienie, powoli obracaj zawór spustowy w kierunku przeciwnym do ruchu wskazówek zegara.

Konserwacja i odpowietrzanie

Jeśli pompa działa "miękko" lub siłownik opada przy zamkniętym zaworze, w układzie może znajdować się powietrze. Aby odpowietrzyć układ:

• Ustaw pompę poziomo.
• Odkręć śrubę wlewu oleju i sprawdź poziom płynu (powinien być blisko otworu).
• Zamknij zawór spustowy.
• Skieruj złącze hydrauliczne w dół i pompuj, aż z węża przestaną wydobywać się pęcherzyki powietrza.
• Uzupełnij olej hydrauliczny w razie potrzeby.

Wymieniaj olej hydrauliczny raz w roku.

Rozwiązywanie problemów

W przypadku awarii, takich jak brak reakcji siłownika lub utrata ciśnienia, sprawdź najpierw szczelność zaworu spustowego oraz poziom oleju. Jeśli problem nie ustępuje, konieczne może być odpowietrzenie układu zgodnie z procedurą opisaną powyżej.
