Instrukcja obsługi spawarki inwertorowej iBELL IBL M220-76
Szybki przewodnik po instrukcji obsługi spawarki inwertorowej iBELL IBL M220-76. Dowiedz się, jak bezpiecznie podłączyć urządzenie, ustawić parametry spawania oraz dbać o konserwację sprzętu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Spawarka inwertorowa iBELL IBL M220-76 to urządzenie wykorzystujące technologię IGBT. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem, poparzeń oraz wdychania szkodliwych oparów. Urządzenie wymaga odpowiedniej wentylacji i nie powinno być używane w pobliżu materiałów łatwopalnych.
Opis urządzenia i panel sterowania
Panel przedni spawarki zawiera:
- Wyświetlacz cyfrowy wskazujący parametry prądu.
- Wskaźniki LED: zasilania (Power), ochrony (Protection) oraz błędu (Fault).
- Pokrętło regulacji prądu spawania.
- Pokrętło regulacji Arc Force (siły łuku).
- Gniazda szybkozłączy dla przewodu masowego (-) oraz uchwytu elektrody (+).

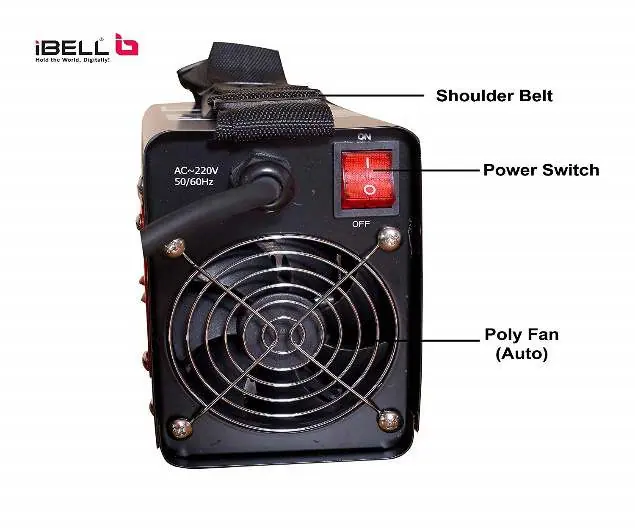

Na tylnym panelu znajduje się włącznik zasilania oraz wentylator chłodzący, który uruchamia się automatycznie podczas spawania.
Instalacja i podłączenie
Przed podłączeniem upewnij się, że zasilanie jest wyłączone:
- Podłącz przewód z uchwytem elektrody do gniazda z polaryzacją „+” i dokręć zgodnie z ruchem wskazówek zegara.
- Podłącz przewód z zaciskiem masy do gniazda z polaryzacją „-” i dokręć.
- Zacisk masy musi być przymocowany bezpośrednio do spawanego elementu, w miejscu oczyszczonym z rdzy i farby.
- Upewnij się, że otwory wentylacyjne nie są zasłonięte.

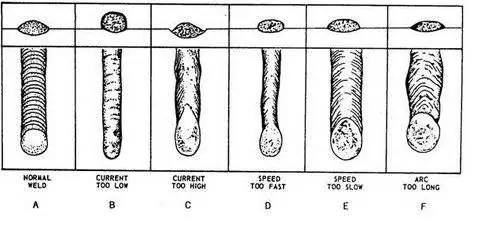

Obsługa i technika spawania
Aby rozpocząć spawanie:
- Włącz urządzenie przełącznikiem na tylnym panelu.
- Ustaw odpowiedni prąd spawania w zależności od grubości materiału i średnicy elektrody.
- Zajarz łuk poprzez potarcie elektrodą o materiał (jak przy zapalaniu zapałki).
- Utrzymuj stałą długość łuku (ok. 1-1,5 średnicy elektrody) i kąt nachylenia elektrody 70-80 stopni w kierunku spawania.
Jeśli elektroda przyklei się do materiału, wykonaj zdecydowany ruch w bok, aby ją oderwać.
Konserwacja
Regularnie usuwaj kurz z wnętrza urządzenia za pomocą sprężonego powietrza (przynajmniej raz w miesiącu przy intensywnym użytkowaniu). Przed konserwacją zawsze odłącz wtyczkę zasilania. Przechowuj urządzenie w suchym miejscu, w temperaturze od 5°C do 30°C.
Praktyczna pomoc
Typowe problemy
Elektroda przykleja się do materiału
Zwiększ prąd spawania lub sprawdź technikę zajarzenia łuku. Jeśli elektroda utknie, oderwij ją zdecydowanym ruchem w bok.
Przegrzewanie urządzenia (świeci kontrolka Thermal)
Przekroczono cykl pracy. Pozostaw włączone urządzenie, aby wentylator mógł schłodzić podzespoły wewnętrzne.
Niestabilny łuk lub dużo odprysków
Sprawdź polaryzację kabli, upewnij się, że zacisk masy ma dobry kontakt z materiałem i usuń zanieczyszczenia (farbę, rdzę) z miejsca spawania.
Przed użyciem
- Sprawdź, czy otwory wentylacyjne są drożne.
- Upewnij się, że zasilanie jest odłączone przed podłączeniem kabli.
- Sprawdź stan kabli spawalniczych (brak uszkodzeń izolacji).
- Upewnij się, że zacisk masy ma dobry kontakt z materiałem.
- Załóż odpowiednią odzież ochronną i przyłbicę spawalniczą.
Parametry w praktyce
- Napięcie wejściowe
- 1-fazowe AC 230V ±15%.
- Cykl pracy (Duty Cycle)
- Dla IBL M220-76: 30% przy 160A (w cyklu 10-minutowym).
- Klasa izolacji
- H (odporność na wysokie temperatury).
Ilustracje i schematy

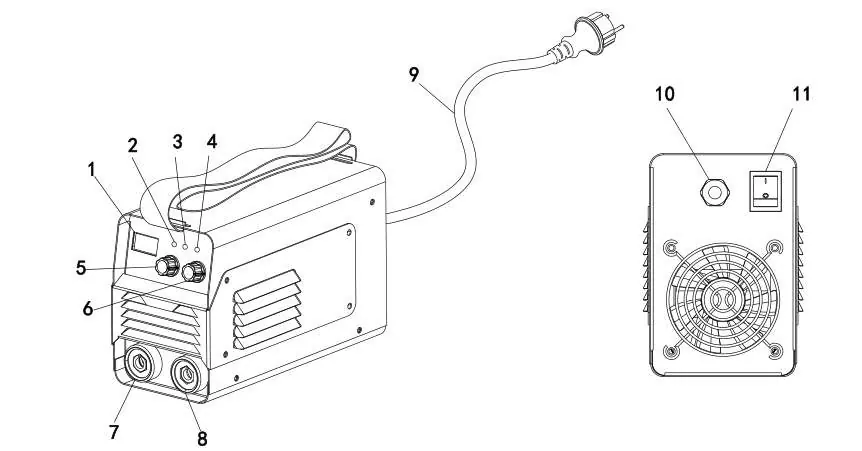

- Panel przedni: Wyświetlacz cyfrowy, wskaźniki zasilania/błędu, pokrętła prądu i Arc Force.

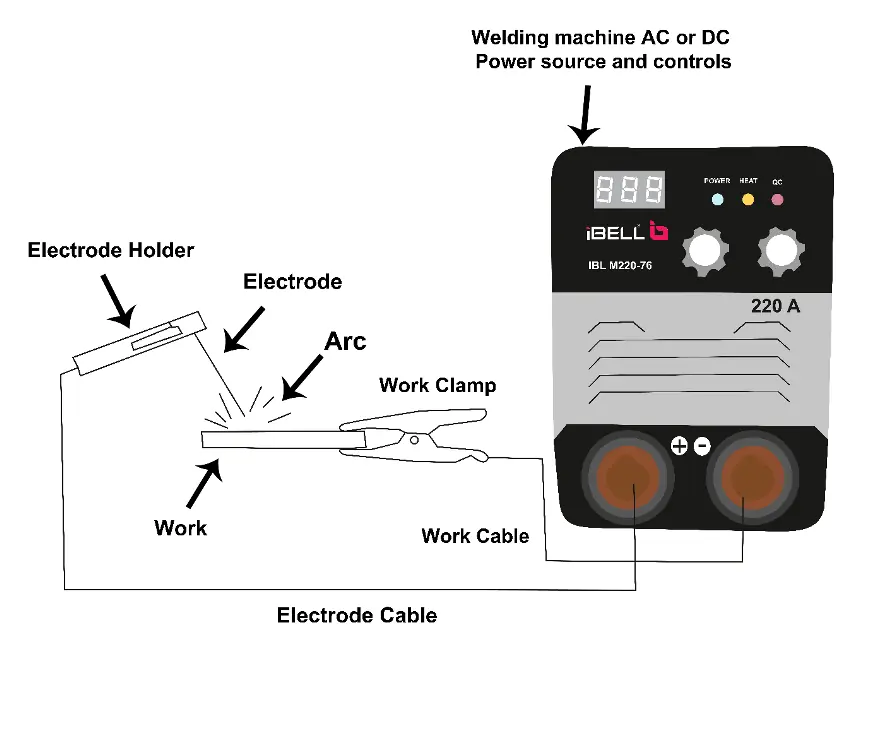

- Schemat połączeń: Pokazuje podłączenie uchwytu elektrody i zacisku masy do gniazd wyjściowych.
Zgodność modelu
- Urządzenie przeznaczone do spawania metodą MMA (elektrodą otuloną).
- Zalecane użycie kabli o długości 4.0m dla optymalnej wydajności.
