Lista części zamiennych spawarki Lincoln Electric Invertec 161S
Znajdź części zamienne do spawarki Lincoln Electric Invertec 161S. Przewodnik zawiera schematy montażowe, listę komponentów oraz schemat elektryczny dla modelu o kodzie 50572.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalną listą części zamiennych dla spawarki Lincoln Electric Invertec 161S (kod urządzenia: 50572). Dokument służy do identyfikacji komponentów w celu ich wymiany lub naprawy. Zawiera szczegółowe schematy rozłożeniowe (tzw. exploded views) oraz tabele z numerami katalogowymi części.

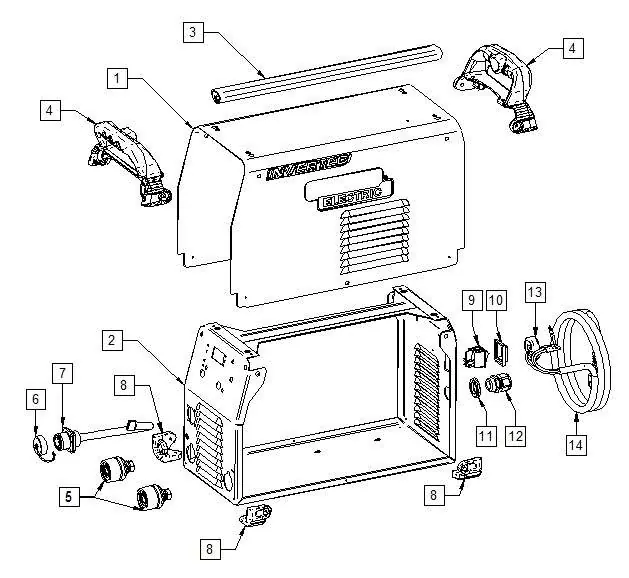

Schemat montażowy obudowy (Figure A)
Schemat przedstawia budowę zewnętrzną urządzenia. Kluczowe elementy obejmują:
- Obudowę (COVER) oraz spód (BOTTOM).
- Uchwyty transportowe (HANDLE).
- Gniazda przyłączeniowe (QUICK SOCKET).
- Przełącznik zasilania (SWITCH).
- Przewód zasilający (INPUT CABLE).
Każdy element jest oznaczony numerem referencyjnym, który odpowiada pozycji w tabeli części zamiennych, zawierającej nazwę elementu, numer katalogowy (Part Number) oraz ilość (QTY).

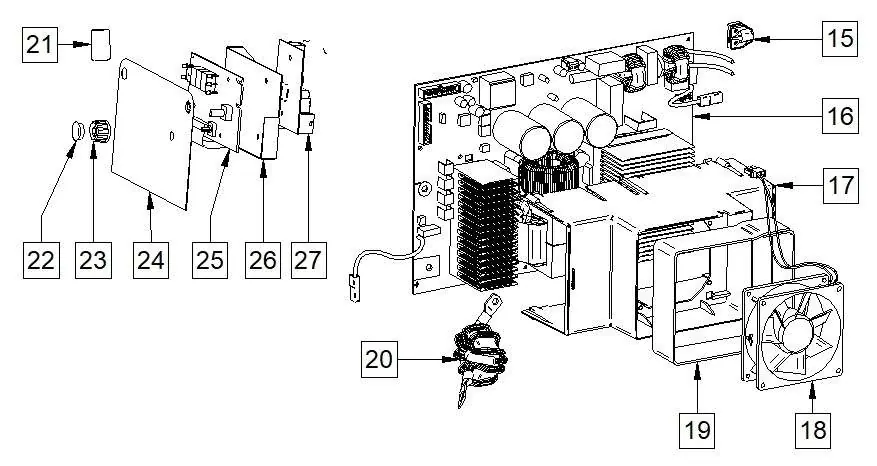

Schemat wnętrza urządzenia (Figure B)
Schemat ten prezentuje komponenty wewnętrzne spawarki, niezbędne przy zaawansowanych naprawach serwisowych. Obejmuje m.in.:
- Płytki drukowane (PCB 800022734E, CIRCUIT BOARD CE 22688, PCB INTERFACE).
- Układ chłodzenia (AIR CONVEYOR, FAN).
- Cewkę (COIL 180A).
- Elementy mocujące i etykiety.
Schemat elektryczny
Dokument zawiera schemat połączeń elektrycznych dla modelu 50572. Przedstawia on połączenia między płytą główną (POWER BOARD), panelem sterowania (PANEL BOARD), interfejsem zdalnym (REMOTE INTERFACE BOARD) oraz złączem zdalnym (REMOTE CONNECTOR). Schemat jest przeznaczony dla wykwalifikowanego personelu serwisowego.
Kontakt z producentem
Lincoln Electric Bester Sp. z o.o., ul. Jana III Sobieskiego 19A, 58-260 Bielawa, Polska. Strona internetowa: www.lincolnelectric.eu
Oficjalne zasoby z instrukcji
Praktyczna pomoc
Typowe problemy
Trudność w identyfikacji części
Zlokalizuj uszkodzony element na schemacie (Figure A lub B), odczytaj jego numer referencyjny i znajdź odpowiadający mu numer katalogowy (Part Number) w tabeli.
Brak pewności co do modelu
Sprawdź tabliczkę znamionową urządzenia. Niniejsza instrukcja dotyczy modelu Invertec 161S o kodzie 50572.
Przed użyciem
- Sprawdź kod urządzenia (CODE: 50572) na tabliczce znamionowej.
- Zidentyfikuj uszkodzony element na schemacie montażowym.
- Zanotuj numer katalogowy (Part Number) części przed kontaktem z serwisem.
- Upewnij się, że urządzenie jest odłączone od zasilania przed przystąpieniem do jakichkolwiek prac serwisowych.
Ilustracje i schematy
- Figure A: Schemat rozłożeniowy obudowy zewnętrznej.
- Figure B: Schemat rozłożeniowy komponentów wewnętrznych.
- Electrical Schematic: Schemat połączeń elektrycznych.
Zgodność modelu
- Części zamienne są specyficzne dla modelu Invertec 161S o kodzie 50572.
