Instrukcja obsługi spawarki Lincoln Electric Invertec 165SX

Najważniejsze informacje z instrukcji

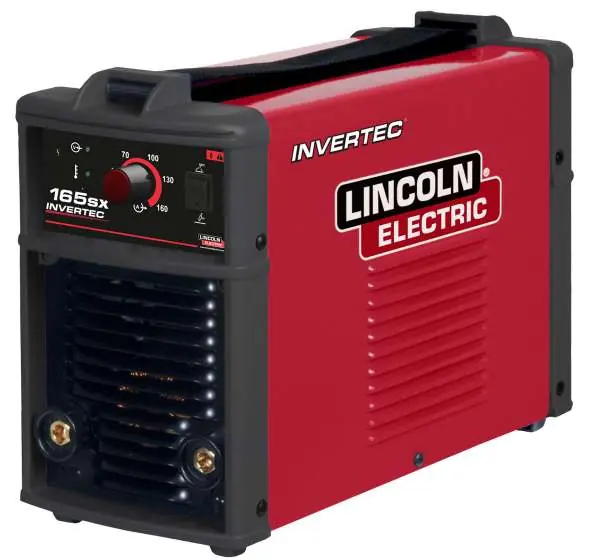

Spawarka Lincoln Electric Invertec 165SX to nowoczesne urządzenie inwertorowe przeznaczone do spawania metodą MMA (elektrodą otuloną) oraz TIG (GTAW). Urządzenie jest przeznaczone do użytku przemysłowego. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym zagrożeniami związanymi z porażeniem prądem, polami elektromagnetycznymi (EMF), oparami spawalniczymi oraz promieniowaniem łuku.

Opis urządzenia

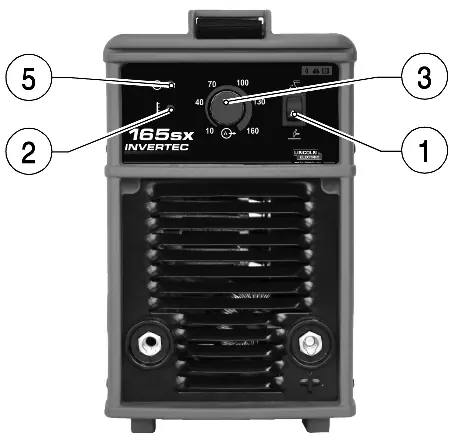

Urządzenie posiada kompaktową i lekką konstrukcję. Panel przedni wyposażony jest w pokrętło regulacji prądu spawania, diodę sygnalizującą błąd (przegrzanie) oraz diodę zasilania. Urządzenie posiada wbudowane zabezpieczenie termiczne, które przerywa pracę w przypadku przegrzania.

Instalacja i przygotowanie

Przed podłączeniem urządzenia należy sprawdzić, czy sieć zasilająca spełnia wymagania (230V, 50/60Hz). Urządzenie musi być uziemione zgodnie z lokalnymi przepisami. Nie należy używać urządzenia w warunkach mieszkalnych zasilanych z publicznej sieci niskiego napięcia ze względu na potencjalne zakłócenia elektromagnetyczne.

Przygotowanie do spawania MMA (Stick)

• Wyłącz urządzenie przed podłączeniem akcesoriów.
• Podłącz przewód masowy do gniazda ujemnego (-).
• Podłącz przewód elektrody do gniazda dodatniego (+).
• Ustaw przełącznik procesu na spawanie elektrodą otuloną.
• Ustaw żądany prąd spawania za pomocą pokrętła.

Przygotowanie do spawania TIG

• Wyłącz urządzenie przed podłączeniem akcesoriów.
• Podłącz przewód masowy do gniazda dodatniego (+).
• Podłącz uchwyt TIG do gniazda ujemnego (-).
• Podłącz wąż gazowy do reduktora na butli z gazem.
• Ustaw przełącznik procesu na tryb Lift TIG.
• Otwórz zawór gazu na uchwycie przed rozpoczęciem spawania.

Obsługa i spawanie

W trybie Lift TIG zajarzenie łuku następuje poprzez dotknięcie elektrody do materiału spawanego, a następnie jej uniesienie. Ta metoda eliminuje potrzebę stosowania wysokiej częstotliwości (HF) i zapobiega uszkodzeniom końcówki elektrody.

Konserwacja

Regularna konserwacja jest kluczowa dla trwałości urządzenia:

• Co 3 miesiące: Wymień nieczytelne etykiety, wyczyść i dokręć zaciski spawalnicze, wymień uszkodzone przewody gazowe, napraw lub wymień uszkodzone kable.
• Co 6 miesięcy: Usuń kurz z wnętrza generatora za pomocą sprężonego powietrza (częściej w zapylonym środowisku).

Rozwiązywanie problemów

W przypadku problemów takich jak brak zasilania, przerywanie prądu (świecąca pomarańczowa dioda oznaczająca przegrzanie) lub słaba moc spawania, należy sprawdzić poprawność podłączenia przewodów, czystość powierzchni spawanej oraz stan zasilania. W przypadku przegrzania należy pozostawić urządzenie włączone na 10-15 minut, aż dioda zgaśnie.

Dane techniczne

Urządzenie charakteryzuje się prądem spawania w zakresie 10-160A. Klasa ochrony to IP23, a waga wynosi 8,2 kg. Cykl pracy wynosi 30% przy 160A, 60% przy 140A oraz 100% przy 120A.
