Instrukcja obsługi spawarki Lincoln Electric Sprinter 160S / 180S

Najważniejsze informacje z instrukcji

Spawarki Lincoln Electric Sprinter 160S i 180S to urządzenia przeznaczone do spawania metodami SMAW (MMA) oraz GTAW (Lift TIG). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ryzykiem porażenia prądem, zagrożeniami związanymi z polami elektromagnetycznymi (EMF) oraz promieniowaniem optycznym. Urządzenie posiada stopień ochrony IP23S i jest przeznaczone do pracy w środowisku przemysłowym.

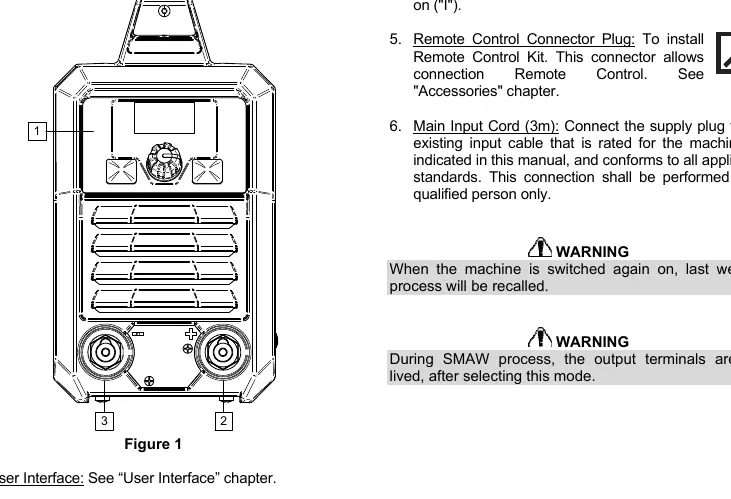

Opis urządzenia i panel sterowania

Panel sterowania umożliwia pełną kontrolę nad procesem spawania. Kluczowe elementy to:

• Wyświetlacz: Pokazuje parametry spawania.
• Przyciski wyboru: Lewy przycisk służy do wyboru procesu (SMAW, SMAW cellulose, GTAW), prawy do wyboru parametrów.
• Pokrętło centralne: Służy do regulacji wartości parametrów oraz zatwierdzania wyboru.
• Wskaźniki LED: Informują o aktywnym procesie, przeciążeniu termicznym, gotowości do pracy oraz funkcji VRD (redukcja napięcia).

Instalacja i podłączenie

Instalacja musi być wykonana przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Urządzenie wymaga zasilania 120V lub 230V (50/60Hz). Należy zapewnić swobodny przepływ powietrza wokół otworów wentylacyjnych. Nie należy używać urządzenia w deszczu, śniegu ani na powierzchniach o nachyleniu większym niż 15 stopni.

Obsługa spawania

Spawanie SMAW (MMA): Wymaga podłączenia uchwytu elektrody i przewodu masowego do odpowiednich gniazd wyjściowych (zależnie od polaryzacji). Użytkownik może regulować prąd spawania, funkcję ARC FORCE (zwiększa prąd przy zwarciu) oraz HOT START (ułatwia zajarzenie łuku).

Spawanie GTAW (Lift TIG): Wymaga opcjonalnego uchwytu TIG. Zajarzenie łuku odbywa się metodą Lift TIG (kontaktowe). Należy pamiętać o podłączeniu gazu osłonowego (argon lub hel) i odpowiednim ustawieniu przepływu.

Konserwacja

Regularna konserwacja jest kluczowa dla żywotności urządzenia:

• Codziennie: Sprawdzaj stan izolacji kabli, usuwaj odpryski z dyszy uchwytu spawalniczego, sprawdzaj działanie wentylatora.
• Co 200 godzin pracy (lub raz w roku): Oczyść wnętrze urządzenia z kurzu za pomocą suchego, sprężonego powietrza o niskim ciśnieniu, sprawdź i dokręć zaciski spawalnicze.

Rozwiązywanie problemów

W przypadku awarii, sprawdź najpierw podstawowe połączenia i zasilanie. Jeśli urządzenie się przegrzewa (świeci żółta kontrolka), należy przerwać pracę i pozwolić wentylatorowi schłodzić jednostkę. W przypadku problemów z łukiem TIG, sprawdź stan elektrody wolframowej oraz przepływ gazu.
