Narzędzia / Wiertarki
Instrukcja obsługi młotowiertarki Bauer 2144C-B
Szybki przewodnik po instrukcji obsługi młotowiertarki Bauer 2144C-B. Dowiedz się, jak bezpiecznie używać urządzenia, zmieniać tryby pracy, wymieniać wiertła i dłuta oraz przeprowadzać konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Młotowiertarka Bauer 2144C-B to narzędzie akumulatorowe 20V z uchwytem SDS Plus. Instrukcja opisuje procedury wiercenia, wiercenia udarowego oraz dłutowania, a także zasady konserwacji i bezpieczeństwa. str. 1, 8
Najważniejsze czynności
- Wymiana wiertła: Pociągnij tuleję uchwytu, włóż wiertło, przekręć aż zaskoczy, zwolnij tuleję. str. 9
- Zmiana trybu pracy: Naciśnij przycisk zwalniający i obróć przełącznik trybów. str. 10
Pierwsze uruchomienie
- Naładuj akumulator, włóż go do narzędzia, zamontuj wiertło, ustaw tryb pracy. str. 8, 9, 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie uruchamia się
Sprawdź akumulator i jego połączenie.
str. 14Konserwacja i reset
- Regularnie czyść narzędzie, smaruj końcówki wierteł i sprawdzaj stan techniczny. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V | Napięcie akumulatora | str. 8 |
| Prędkość | 0-1300/min | Prędkość obrotowa bez obciążenia | str. 8 |
Gdzie szukać w PDF
- Specyfikacje str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Młotowiertarka Bauer 2144C-B to elektronarzędzie akumulatorowe 20V przeznaczone do wiercenia, wiercenia udarowego oraz dłutowania. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym dotyczącymi ochrony przed pyłem krzemionkowym i wibracjami. Narzędzie wymaga stosowania środków ochrony osobistej, takich jak okulary ochronne, nauszniki i maska przeciwpyłowa.
Opis urządzenia

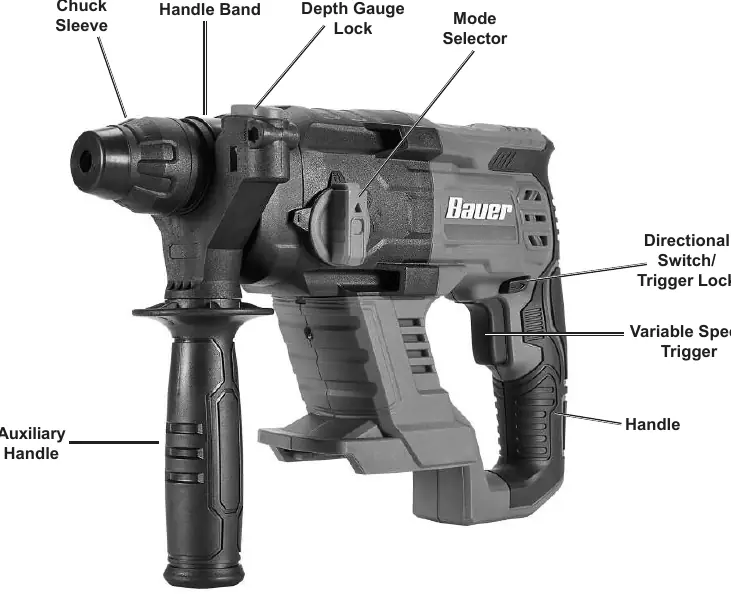

Urządzenie wyposażone jest w uchwyt SDS Plus, przełącznik trybów pracy, regulowany uchwyt pomocniczy oraz ogranicznik głębokości. Przełącznik trybów pozwala na wybór między wierceniem, wierceniem z udarem oraz dłutowaniem.
Przygotowanie i obsługa
Przed rozpoczęciem pracy należy naładować akumulator. Montaż wierteł odbywa się poprzez pociągnięcie tulei uchwytu, włożenie wiertła i zwolnienie tulei. Należy pamiętać o smarowaniu końcówki wiertła przed montażem.
Zmiana trybów pracy
Aby zmienić tryb pracy, należy nacisnąć przycisk zwalniający i obrócić przełącznik trybów do wybranej pozycji (wiercenie, wiercenie z udarem, dłutowanie). Zmianę trybu należy przeprowadzać tylko, gdy silnik jest zatrzymany.
Konserwacja
Regularna konserwacja obejmuje czyszczenie narzędzia po każdym użyciu, smarowanie końcówek wierteł oraz sprawdzanie stanu technicznego. Nie należy używać uszkodzonych akumulatorów. W przypadku wystąpienia nietypowych wibracji lub hałasu, należy przerwać pracę i oddać narzędzie do serwisu.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem, należy sprawdzić połączenie akumulatora i jego stan naładowania. Jeśli wydajność spada, należy sprawdzić ostrość akcesoriów oraz stan szczotek węglowych (wymagany serwis).
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest poprawnie włożony i naładowany. Upewnij się, że styki są czyste.
Narzędzie działa wolno
Nie forsuj narzędzia. Pozwól mu pracować w swoim tempie. Sprawdź, czy akumulator nie jest wyczerpany.
Przegrzewanie się narzędzia
Wyczyść otwory wentylacyjne. Sprawdź, czy wiertło nie jest tępe lub źle ustawione.
Przed użyciem
- Sprawdź stan akumulatora
- Upewnij się, że wiertło jest ostre i nieuszkodzone
- Załóż środki ochrony osobistej (okulary, nauszniki, maska)
- Upewnij się, że przełącznik jest w pozycji wyłączonej przed włożeniem akumulatora
- Sprawdź, czy uchwyt pomocniczy jest dobrze dokręcony
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 1/2" SDS Plus
- Typ uchwytu wiertarskiego
Ilustracje i schematy
- Uchwyt pomocniczy: regulowany dla lepszej kontroli
- Przełącznik trybów: wiercenie, wiercenie z udarem, dłutowanie
- Ogranicznik głębokości: do precyzyjnego wiercenia
Zgodność modelu
- Używaj tylko akumulatorów i ładowarek Bauer 20V Li-ion
- Stosuj akcesoria z mocowaniem SDS Plus
