Instrukcja obsługi wiertarki kątowej Bauer 64121
Szybki przewodnik po instrukcji obsługi wiertarki kątowej Bauer 64121. Dowiedz się, jak bezpiecznie montować wiertła, zmieniać prędkość, ustawiać kierunek obrotów oraz jak dbać o narzędzie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka kątowa Bauer 64121 to narzędzie dwubiegowe (450/1750 obr./min). Instrukcja zawiera procedury montażu uchwytu bocznego, wymiany wierteł, ustawiania kierunku obrotów oraz zasady bezpiecznej pracy. str. 8, 10, 11
Najważniejsze czynności
- Montaż uchwytu bocznego str. 8
- Wymiana wiertła str. 10
- Ustawianie prędkości str. 10
Pierwsze uruchomienie
- Upewnij się, że spust jest w pozycji wyłączonej przed podłączeniem do zasilania. str. 11
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wiertarka nie uruchamia się
Sprawdź zasilanie, bezpieczniki lub zresetuj wyłącznik termiczny.
str. 13Konserwacja i reset
- W przypadku zadziałania wyłącznika termicznego, wyłącz narzędzie, pozwól mu ostygnąć i naciśnij przycisk reset. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Electrical Rating | 120VAC / 13A | Zasilanie i pobór prądu | str. 8 |
| No Load Speed | 450 RPM / 1750 RPM | Prędkość obrotowa | str. 8 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Specyfikacje str. 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

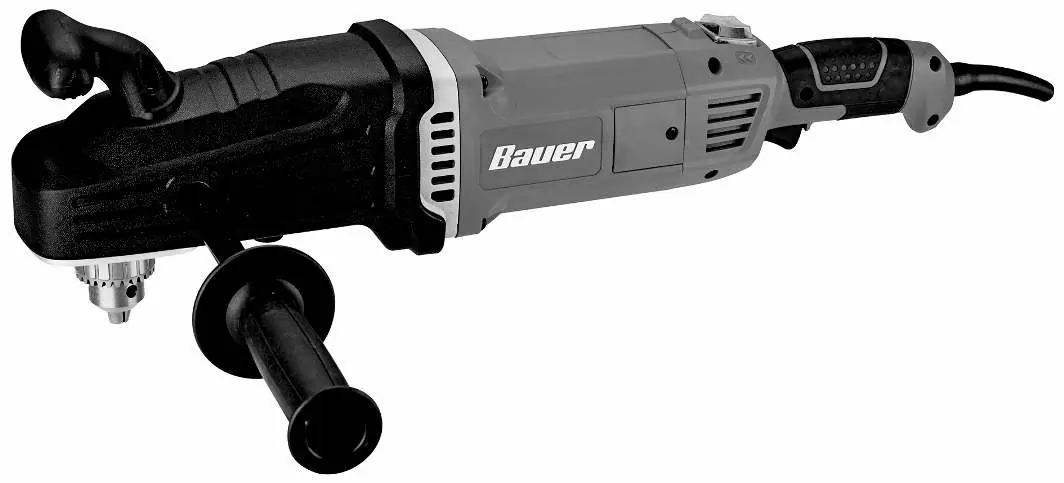

Wiertarka kątowa Bauer 64121 to profesjonalne narzędzie elektryczne wyposażone w dwubiegową przekładnię. Instrukcja zawiera kluczowe wytyczne dotyczące bezpieczeństwa, montażu uchwytu bocznego, wymiany wierteł oraz konserwacji urządzenia. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, aby uniknąć porażenia prądem lub obrażeń ciała.
Bezpieczeństwo
- Zawsze używaj okularów ochronnych z osłonami bocznymi.
- Nie używaj rękawic podczas pracy z wiertarką.
- Trzymaj narzędzie oburącz, aby kontrolować moment obrotowy w przypadku zablokowania wiertła.
- W przypadku zablokowania wiertła, natychmiast zwolnij spust.
- Nie używaj wiertarki do mieszania substancji.
- Osoby z rozrusznikami serca powinny skonsultować się z lekarzem przed użyciem narzędzia ze względu na pola elektromagnetyczne.
Montaż i przygotowanie
Przed rozpoczęciem pracy należy zamontować uchwyt boczny. Wkręć go bezpiecznie w wybrany otwór po lewej lub prawej stronie głowicy wiertarki. Upewnij się, że spust jest w pozycji wyłączonej przed podłączeniem urządzenia do zasilania.
Obsługa wiertarki
- Wymiana wiertła: Użyj kluczyka do uchwytu, aby otworzyć szczęki. Włóż wiertło i dokręć kluczykiem. Pamiętaj, że wiertła nagrzewają się podczas pracy – pozwól im ostygnąć przed dotknięciem.
- Ustawianie prędkości: Użyj przełącznika prędkości (Speed Switch), aby wybrać bieg niski (L) lub wysoki (H). Nie zmieniaj ustawienia podczas pracy wiertarki.
- Ustawianie kierunku: Użyj przełącznika kierunku (Direction Switch), aby wybrać obroty w przód lub w tył.
- Regulacja uchwytu dolnego: Naciśnij przycisk obrotu uchwytu (Handle Rotation Button) i obróć uchwyt do żądanej pozycji.
Konserwacja i czyszczenie
Przed każdym użyciem sprawdź stan techniczny narzędzia, w tym przewód zasilający, luźne elementy oraz czy ruchome części nie są zablokowane. Po użyciu przetrzyj zewnętrzne powierzchnie czystą szmatką. Wszelkie naprawy, w tym wymiana szczotek węglowych, powinny być wykonywane przez wykwalifikowanego technika.
Rozwiązywanie problemów
Jeśli wiertarka nie uruchamia się, sprawdź zasilanie w gniazdku oraz czy nie zadziałał wyłącznik termiczny (jeśli jest wyposażony). W przypadku przegrzewania się narzędzia, oczyść otwory wentylacyjne sprężonym powietrzem (pamiętając o ochronie oczu i dróg oddechowych) i upewnij się, że wiertło jest ostre.
Praktyczna pomoc
Typowe problemy
Wiertarka nie uruchamia się
Sprawdź podłączenie do gniazdka, bezpieczniki oraz czy nie zadziałał wyłącznik termiczny (pozwól narzędziu ostygnąć).
Wiertarka pracuje wolno
Nie forsuj narzędzia. Jeśli używasz przedłużacza, upewnij się, że ma odpowiedni przekrój przewodu lub wyeliminuj go.
Przegrzewanie się narzędzia
Oczyść otwory wentylacyjne, używaj ostrych wierteł i unikaj nadmiernego obciążenia.
Przed użyciem
- Sprawdź, czy wszystkie elementy są dokręcone.
- Upewnij się, że przewód zasilający nie jest uszkodzony.
- Sprawdź, czy spust jest w pozycji wyłączonej przed podłączeniem.
- Załóż okulary ochronne.
- Upewnij się, że wiertło jest dobrze zamocowane.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- 450 RPM / 1750 RPM
- Prędkość obrotowa bez obciążenia dla niskiego i wysokiego biegu.
- Chuck Capacity 5/64" - 1/2"
- Zakres średnic wierteł obsługiwanych przez uchwyt.

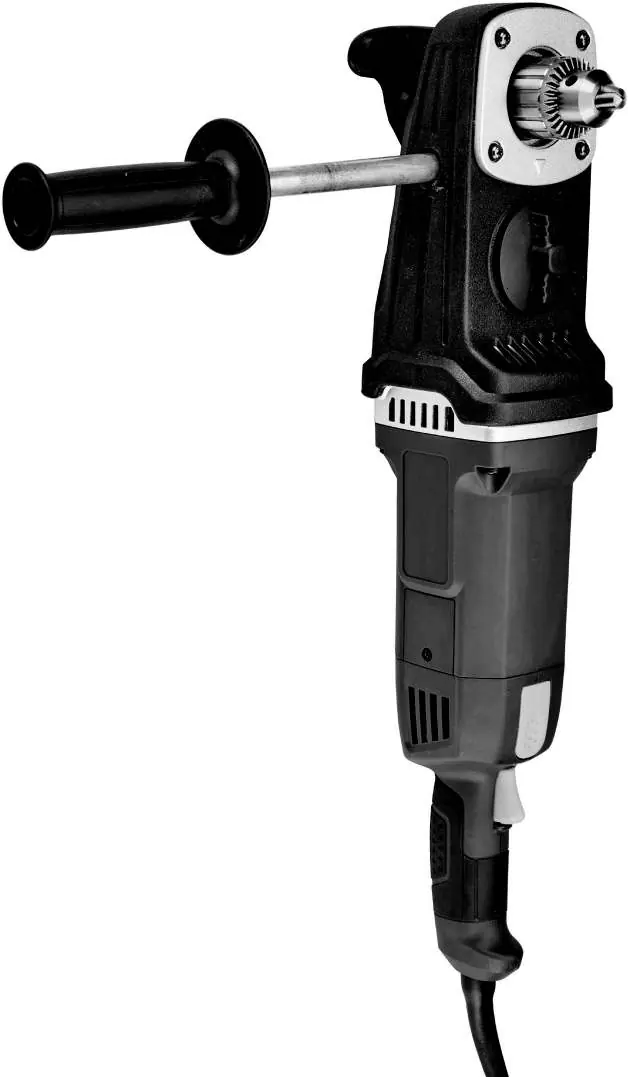

Ilustracje i schematy
- Uchwyt boczny montowany wkręcany w głowicę.
- Przełącznik prędkości (L/H) znajduje się na obudowie przekładni.
- Przycisk obrotu uchwytu dolnego znajduje się przy rękojeści.
Zgodność modelu
- Nie używać do mieszania substancji.
- Wymaga uziemionego gniazdka (wtyczka 3-bolcowa).
- Używać tylko ostrych wierteł.
