Instrukcja obsługi wiertarki kątowej Bauer 1997E-B
Szybki przewodnik po obsłudze wiertarki kątowej Bauer 1997E-B. Dowiedz się, jak bezpiecznie instalować wiertła, używać urządzenia, dbać o konserwację oraz rozwiązywać typowe problemy techniczne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka kątowa Bauer 1997E-B to narzędzie elektryczne 120V. Przed użyciem należy sprawdzić stan techniczny, używać ostrych wierteł i przestrzegać zasad bezpieczeństwa elektrycznego. str. 7, 8
Najważniejsze czynności
- Instalacja wiertła str. 8
- Uruchomienie narzędzia str. 8
Pierwsze uruchomienie
- Sprawdź, czy spust jest w pozycji wyłączonej, podłącz do zasilania, upewnij się, że wiertło jest zamocowane, uruchom narzędzie na 30 sekund bez obciążenia. str. 8
Problemy i rozwiązania
Wiertarka nie uruchamia się
Sprawdź podłączenie przewodu, zasilanie w gniazdku, bezpiecznik lub zresetuj wyłącznik termiczny na urządzeniu.
str. 10Konserwacja i reset
- W przypadku zadziałania wyłącznika termicznego, wyłącz narzędzie, pozwól mu ostygnąć i naciśnij przycisk reset. str. 10
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120VAC / 60Hz / 3.5A | Wymagania elektryczne | str. 7 |
| Prędkość | 0 – 1300/min | Prędkość obrotowa bez obciążenia | str. 7 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Specyfikacje i funkcje str. 7
- Instrukcja obsługi str. 8
- Rozwiązywanie problemów str. 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy wiertarki kątowej Bauer 1997E-B (numer katalogowy 57148). Dokument zawiera kluczowe wytyczne dotyczące bezpiecznej obsługi, instalacji wierteł, konserwacji oraz rozwiązywania problemów technicznych. Przed przystąpieniem do pracy należy zapoznać się z pełną treścią ostrzeżeń dotyczących bezpieczeństwa.
Bezpieczeństwo i przygotowanie
Przed użyciem narzędzia należy upewnić się, że obszar pracy jest czysty i dobrze oświetlony. Należy stosować środki ochrony osobistej, w tym okulary ochronne. W przypadku korzystania z przedłużaczy należy dobrać odpowiedni przekrój przewodu zgodnie z tabelą w instrukcji, aby uniknąć spadków napięcia i uszkodzenia narzędzia.
Instalacja wiertła
Przed wymianą wiertła należy upewnić się, że wiertarka jest odłączona od zasilania, a spust znajduje się w pozycji wyłączonej. Użyj klucza do uchwytu (Chuck Key), aby poluzować szczęki uchwytu, włóż wiertło, a następnie dokręć uchwyt kluczem. Używaj tylko ostrych wierteł; tępe lub uszkodzone wiertła mogą powodować przeciążenie narzędzia.
Obsługa urządzenia
Po upewnieniu się, że wiertło jest poprawnie zamocowane, podłącz wiertarkę do zasilania. Ustaw przełącznik kierunku obrotów (Forward/Reverse Switch) w odpowiedniej pozycji. Nie zmieniaj kierunku obrotów podczas pracy urządzenia – poczekaj, aż uchwyt całkowicie się zatrzyma. Prędkość obrotowa jest regulowana siłą nacisku na spust.
Konserwacja i czyszczenie
Przed każdym użyciem sprawdź stan techniczny narzędzia, w tym przewód zasilający, obudowę oraz czy części ruchome nie są zablokowane. Po zakończeniu pracy przetrzyj zewnętrzne powierzchnie czystą szmatką. Wszelkie naprawy, w tym wymiana szczotek węglowych, powinny być wykonywane przez wykwalifikowany serwis.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie w gniazdku oraz czy nie zadziałał wyłącznik termiczny. Jeśli wiertarka pracuje wolno lub się przegrzewa, nie forsuj jej – pozwól narzędziu pracować w jego własnym tempie i upewnij się, że używasz ostrych wierteł.
Dane techniczne
Zasilanie: 120VAC / 60Hz / 3.5A. Prędkość bez obciążenia: 0 – 1300 obr./min. Rozmiar uchwytu: 3/8" (10mm).
Praktyczna pomoc
Typowe problemy
Wiertarka nie uruchamia się
Sprawdź, czy przewód jest podłączony, czy w gniazdku jest zasilanie oraz czy nie zadziałał wyłącznik termiczny (pozwól narzędziu ostygnąć).
Wiertarka pracuje wolno
Nie forsuj narzędzia. Jeśli używasz przedłużacza, wyeliminuj go lub użyj przewodu o odpowiednim przekroju.
Przegrzewanie się
Nie forsuj narzędzia, używaj ostrych wierteł i oczyść otwory wentylacyjne sprężonym powietrzem.
Przed użyciem
- Sprawdź, czy wiertarka nie jest uszkodzona (obudowa, przewód)
- Upewnij się, że wiertło jest ostre i odpowiednie do zadania
- Załóż okulary ochronne
- Upewnij się, że obszar pracy jest czysty i dobrze oświetlony
- Sprawdź, czy spust jest w pozycji wyłączonej przed podłączeniem do prądu
Parametry w praktyce
- 120VAC / 60Hz / 3.5A
- Wymagania dotyczące zasilania elektrycznego
Ilustracje i schematy

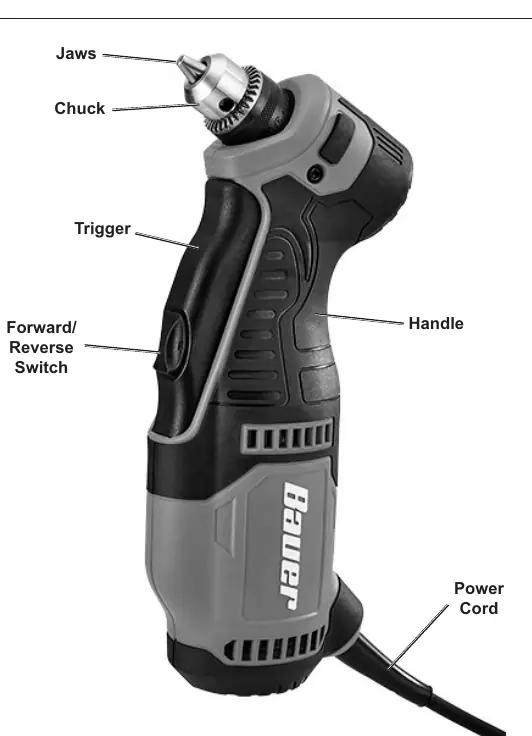

- Schemat przedstawia kluczowe elementy: uchwyt (chuck), szczęki (jaws), spust (trigger), przełącznik kierunku (forward/reverse switch), uchwyt (handle) oraz przewód zasilający.
Zgodność modelu
- Wymaga zasilania 120V, 60Hz.
- Używaj tylko ostrych wierteł.
- W przypadku użycia przedłużacza, musi on mieć odpowiedni przekrój dla poboru prądu 3.5A.
