Instrukcja obsługi pilarki tarczowej Bauer 19710E-B 4-1/2"

Szybki przewodnik po instrukcji obsługi pilarki tarczowej Bauer 19710E-B. Dowiedz się, jak bezpiecznie montować tarczę, ustawiać głębokość i kąt cięcia, obsługiwać urządzenie oraz rozwiązywać typowe problemy techniczne.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Aby wymienić tarczę, odłącz pilarkę od zasilania, wciśnij przycisk blokady wrzeciona, odkręć śrubę tarczy kluczem imbusowym, zdejmij zewnętrzny kołnierz, wymień tarczę (zwracając uwagę na kierunek strzałki) i dokręć śrubę. str. 9

Najważniejsze czynności

Wymiana tarczy str. 9
Regulacja głębokości cięcia str. 9
Regulacja kąta cięcia str. 9

Pierwsze uruchomienie

Upewnij się, że spust jest w pozycji wyłączonej, podłącz do uziemionego gniazdka, sprawdź osłony, ustaw głębokość i kąt, a następnie uruchom narzędzie. str. 10

Problemy i rozwiązania

Pilarka nie startuje

Sprawdź zasilanie, przewód i wyłącznik termiczny.

str. 13

Przegrzewanie

Nie forsuj narzędzia, sprawdź ostrość tarczy i drożność otworów wentylacyjnych.

str. 13

Konserwacja i reset

W przypadku zadziałania wyłącznika termicznego, wyłącz narzędzie, pozwól mu ostygnąć i naciśnij przycisk reset. str. 13

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Prędkość	3500 RPM	Prędkość obrotowa tarczy	str. 8
Średnica tarczy	4-1/2" (115 mm)	Maksymalna średnica tarczy	str. 8

Gdzie szukać w PDF

Bezpieczeństwo str. 2, 3, 4, 5
Specyfikacje i funkcje str. 8
Instrukcja obsługi str. 9, 10, 11
Konserwacja i rozwiązywanie problemów str. 12, 13

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Strona 8

Strona 9

Strona 10

Najważniejsze informacje z instrukcji

Pilarka tarczowa Bauer 19710E-B to narzędzie elektryczne wymagające przestrzegania zasad bezpieczeństwa. Przed przystąpieniem do pracy należy upewnić się, że urządzenie jest w dobrym stanie technicznym, a wszystkie osłony są na swoim miejscu. Zawsze odłączaj zasilanie przed wymianą tarczy, regulacją lub konserwacją.

Opis urządzenia

Urządzenie wyposażone jest w:

Przycisk blokady wrzeciona (Spindle Lock Button)
Dźwignię blokady głębokości (Depth Lock Lever)
Dźwignię blokady kąta (Angle Lock Lever)
Port odsysania pyłu (Dust Port)
Osłonę dolną i górną
Podstawę (Base Plate)

Montaż i wymiana tarczy

Odłącz pilarkę od zasilania.
Wciśnij przycisk blokady wrzeciona i odkręć śrubę tarczy (Blade Bolt) zgodnie z ruchem wskazówek zegara za pomocą klucza imbusowego.
Zdejmij zewnętrzny kołnierz (Outer Flange).
Przesuń dźwignię dolnej osłony do przodu i zdejmij tarczę.
Załóż nową tarczę, zwracając uwagę na strzałkę kierunkową (musi być zgodna ze strzałką na górnej osłonie).
Załóż kołnierz zewnętrzny (stroną wklęsłą do wewnątrz) i dokręć śrubę w kierunku przeciwnym do ruchu wskazówek zegara.

Regulacja

Głębokość cięcia

Poluzuj dźwignię blokady głębokości, ustaw pilarkę na żądaną głębokość korzystając ze skali, a następnie dokręć dźwignię. Tarcza powinna wystawać poza materiał na mniej niż wysokość jednego zęba.

Kąt cięcia (Bevel)

Poluzuj dźwignię blokady kąta, ustaw podstawę pod żądanym kątem (0-45 stopni) korzystając ze skali, a następnie dokręć dźwignię.

Obsługa

Podczas pracy trzymaj pilarkę obiema rękami. Użyj wycięć w przedniej części podstawy do wyrównania linii cięcia (0 stopni dla cięć prostych, 45 stopni dla cięć pod kątem). Pozwól pilarce osiągnąć pełną prędkość przed kontaktem z materiałem. Nie wywieraj nadmiernego nacisku.

Konserwacja

Przed każdym użyciem sprawdź stan narzędzia, w tym luźne elementy, uszkodzenia przewodu i osłon. Po użyciu przetrzyj zewnętrzne powierzchnie czystą szmatką. Wszelkie naprawy elektryczne muszą być wykonywane przez wykwalifikowanego technika.

Praktyczna pomoc

Typowe problemy

Pilarka nie uruchamia się

Sprawdź podłączenie przewodu, zasilanie w gniazdku oraz czy nie zadziałał wyłącznik termiczny (jeśli jest wyposażony, naciśnij przycisk reset).

Pilarka pracuje wolno

Nie forsuj narzędzia, pozwól mu pracować w swoim tempie. Sprawdź, czy przedłużacz nie jest zbyt długi lub ma zbyt mały przekrój żył.

Przegrzewanie się

Upewnij się, że tarcza jest ostra i nie jest zablokowana. Sprawdź, czy otwory wentylacyjne nie są zatkane.

Przed użyciem

Sprawdź, czy wszystkie osłony są na miejscu i działają poprawnie.
Upewnij się, że dźwignie blokady głębokości i kąta są dokręcone.
Sprawdź, czy przewód zasilający nie jest uszkodzony.
Upewnij się, że tarcza jest ostra i odpowiednia do materiału.
Zabezpiecz obrabiany materiał za pomocą zacisków lub imadła.

Parametry w praktyce

Prędkość tarczy: 3500 obr./min (RPM)
Maksymalna średnica tarczy: 4-1/2 cala (115 mm)
Maksymalna głębokość cięcia: 1-11/16 cala przy 90 stopniach; 1-3/16 cala przy 45 stopniach

Ilustracje i schematy

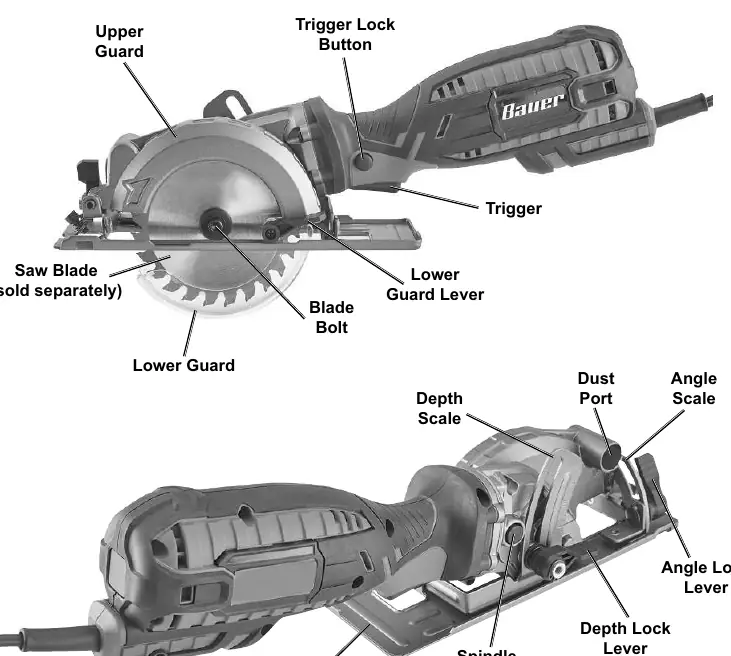

Schemat funkcji (str. 8) pokazuje rozmieszczenie dźwigni blokad, portu pyłu i przycisków.

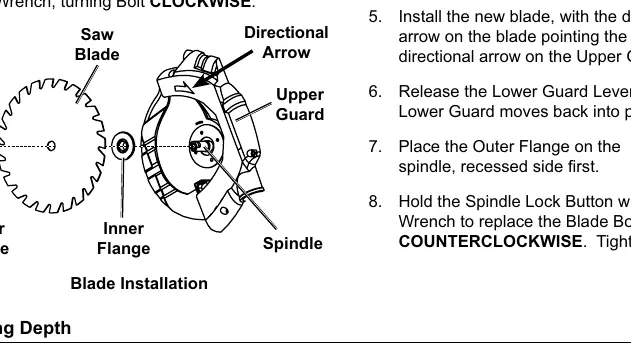

Schemat montażu tarczy (str. 9) ilustruje kolejność zakładania kołnierzy i śruby.
Schemat nacięć podstawy (str. 10) pomaga w precyzyjnym ustawieniu linii cięcia.

Zgodność modelu

Używaj wyłącznie tarcz o średnicy 4-1/2 cala.
Nie używaj tarcz ze stali szybkotnącej (HSS), tarcz ściernych, tarcz do metalu ani do muru.
Wymagane jest użycie uziemionego gniazdka elektrycznego.
