Instrukcja obsługi wentylatora Bauer 1959C-B Dual Power

Instrukcja obsługi wentylatora Bauer 1959C-B Dual Power. Dowiedz się, jak bezpiecznie korzystać z zasilania akumulatorowego i sieciowego, montować urządzenie oraz dbać o jego konserwację.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Wentylator Bauer 1959C-B to urządzenie typu Dual Power, które może być zasilane akumulatorem 20V lub przewodem sieciowym 120V AC. str. 8, 9

Najważniejsze czynności

  • Włączanie wentylatora: Przełącznik w lewo (LOW), w prawo (HIGH), środek (OFF). str. 9

Pierwsze uruchomienie

  • Włóż naładowany akumulator 20V lub podłącz przedłużacz 120V do gniazda z tyłu urządzenia. str. 9

Problemy i rozwiązania

Wentylator nie włącza się

Sprawdź zasilanie, bezpiecznik, poprawność włożenia akumulatora lub zresetuj wyłącznik termiczny.

str. 10

Konserwacja i reset

  • W przypadku zadziałania wyłącznika termicznego, wyłącz urządzenie, pozwól mu ostygnąć i naciśnij przycisk reset. str. 10

Dane techniczne

Parametr Wartość Znaczenie Strony
Zasilanie sieciowe 120VAC / 60Hz / 1.4A Parametry zasilania przewodowego. str. 8

Gdzie szukać w PDF

  • Instrukcja obsługi str. 1, 12
  • Montaż i obsługa str. 9
  • Schemat części str. 11
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Wentylator Bauer 1959C-B Strona 8 Otwory montażowe (Keyholes) Strona 9 Szczeliny montażowe (Hanging Slots) Strona 9 Schemat części (Parts Diagram) Strona 11

Najważniejsze informacje z instrukcji

Wentylator Bauer 1959C-B to przenośne urządzenie zasilane dwusystemowo: akumulatorem 20V (sprzedawanym oddzielnie) lub przewodem zasilającym 120V AC. Urządzenie jest przeznaczone do użytku w suchych warunkach. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa dotyczącymi narzędzi akumulatorowych i elektrycznych.

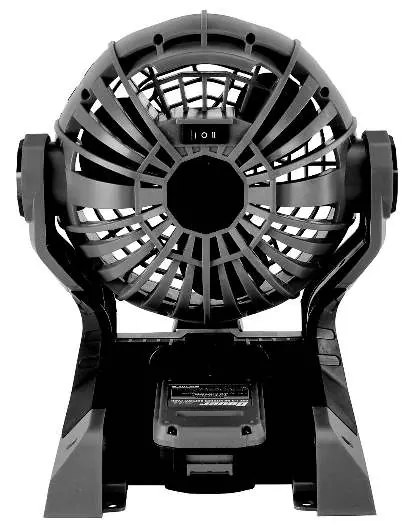

Wentylator Bauer 1959C-B
Wentylator Bauer 1959C-B

Zasilanie

Wentylator oferuje dwie opcje zasilania:

  • Akumulator: Wsuń w pełni naładowany akumulator 20V w tylną część wentylatora, aż usłyszysz kliknięcie.
  • Zasilanie sieciowe: Wyjmij akumulator, podłącz przedłużacz do gniazda 120V AC z tyłu wentylatora, a następnie podłącz wtyczkę do uziemionego gniazdka elektrycznego.

Montaż i ustawienie

Wentylator można ustawić na kilka sposobów:

Otwory montażowe (Keyholes)
Otwory montażowe (Keyholes)
Szczeliny montażowe (Hanging Slots)
Szczeliny montażowe (Hanging Slots)
  • Wolnostojący: Umieść wentylator na płaskiej, stabilnej powierzchni.
  • Hak: Wyciągnij hak z gniazda i zawieś wentylator w wybranym miejscu.
  • Montaż ścienny: Nie montuj bezpośrednio na płycie gipsowo-kartonowej. Zainstaluj deskę 2x6 na słupkach ściennych, wywierć otwory zgodnie z rozstawem otworów montażowych (keyholes) w wentylatorze i zamocuj wkręty, pozostawiając 1/4 cala gwintu. Zawieś wentylator na wkrętach.
  • Montaż na szynie: Użyj szczelin montażowych (hanging slots) w podstawie, aby zawiesić wentylator na szynie.

Obsługa

Wentylator posiada prosty przełącznik zasilania:

  • Pozycja lewa: Niski poziom nawiewu (LOW).
  • Pozycja prawa: Wysoki poziom nawiewu (HIGH).
  • Pozycja środkowa: Wyłączenie urządzenia (OFF).

Po zakończeniu pracy należy wyłączyć urządzenie, odłączyć zasilanie (wyjąć akumulator lub odłączyć przewód) i przechowywać w suchym miejscu poza zasięgiem dzieci.

Konserwacja i czyszczenie

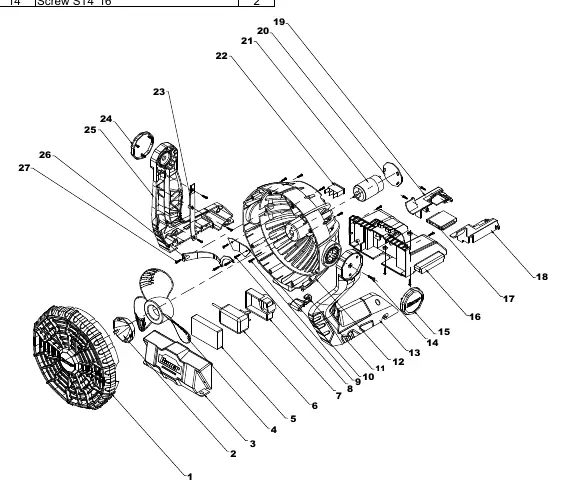

Schemat części (Parts Diagram)
Schemat części (Parts Diagram)
  • Przed każdym użyciem sprawdź stan urządzenia (czy nie ma pęknięć, luźnych części lub uszkodzeń przewodu).
  • Regularnie czyść łopatki wentylatora z kurzu za pomocą wilgotnej szmatki (przed użyciem wysusz).
  • Można użyć sprężonego powietrza do wydmuchania kurzu z łopatek (należy stosować okulary ochronne i maskę przeciwpyłową).
  • Przechowuj w suchym, zamkniętym pomieszczeniu.

Praktyczna pomoc

Typowe problemy

Wentylator nie włącza się

Sprawdź, czy przewód jest podłączony lub czy akumulator jest naładowany i poprawnie włożony. Sprawdź bezpiecznik w gniazdku. Jeśli urządzenie posiada termiczny wyłącznik bezpieczeństwa, pozwól mu ostygnąć i naciśnij przycisk reset.

Akumulator nie pasuje lub nie działa

Upewnij się, że akumulator jest włożony poprawnie (pasuje tylko w jeden sposób) i dociśnięty do momentu kliknięcia. Sprawdź, czy styki nie są zanieczyszczone.

Przed użyciem

  • Sprawdź, czy obudowa, przewód i akumulator nie są uszkodzone.
  • Upewnij się, że powierzchnia montażowa jest stabilna i wytrzyma ciężar wentylatora.
  • Naładuj akumulator przed pierwszym użyciem.
  • Sprawdź, czy w pobliżu nie ma materiałów łatwopalnych.
  • Upewnij się, że przełącznik jest w pozycji środkowej (wyłączony) przed podłączeniem zasilania.

Parametry w praktyce

Zasilanie akumulatorowe
Bauer 20V Li-ion (sprzedawany oddzielnie).
Zasilanie sieciowe
120VAC / 60Hz / 1.4A.

Ilustracje i schematy

  • Strona 11 zawiera szczegółowy schemat części (Parts List and Diagram), który pomaga w identyfikacji elementów przy ewentualnej naprawie lub serwisie.

Zgodność modelu

  • Używaj wyłącznie akumulatorów Bauer 20V.
  • Nie używaj wentylatora w oknach (ryzyko deszczu/wilgoci).
  • Nie używaj w łazienkach, pralniach ani w pobliżu źródeł wody.
