Narzędzia / Wiertarki
Instrukcja obsługi wiertarki udarowej Bauer 1992E-B
Pobierz instrukcję obsługi wiertarki udarowej Bauer 1992E-B. Dowiedz się, jak bezpiecznie montować wiertła, ustawiać ogranicznik głębokości, wybierać tryb pracy oraz jak dbać o narzędzie.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarka udarowa Bauer 1992E-B to narzędzie o zmiennej prędkości obrotowej (0-2800 RPM) i udarowej (0-45,000 BPM), przeznaczone do wiercenia w drewnie, metalu i betonie. str. 8
Najważniejsze czynności
- Montaż wiertła: Otwórz uchwyt wiertarski, włóż wiertło, dokręć ręcznie, a następnie użyj kluczyka do uchwytu. str. 9
- Wybór trybu: Przesuń przełącznik trybu w prawo (wiercenie) lub w lewo (wiercenie z udarem). str. 9
Pierwsze uruchomienie
- Sprawdź, czy przełącznik jest w pozycji wyłączonej, podłącz do zasilania, ustaw kierunek obrotów i tryb pracy. str. 10
Problemy i rozwiązania
Wiertarka nie uruchamia się
Sprawdź podłączenie kabla, zasilanie w gniazdku, wyłącznik termiczny (zresetuj) lub oddaj do serwisu.
str. 13Konserwacja i reset
- Okresowo przedmuchuj otwory wentylacyjne sprężonym powietrzem, aby usunąć pył. str. 12
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Rotational Speed | 0-2800 RPM | Prędkość obrotowa | str. 8 |
| Impact Rate | 0-45,000 BPM | Częstotliwość udarów | str. 8 |
Gdzie szukać w PDF
- Specyfikacje i funkcje str. 8
- Instrukcja obsługi str. 9, 10, 11
- Lista części str. 14, 15
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera wytyczne dotyczące bezpiecznej obsługi, konserwacji oraz rozwiązywania problemów z wiertarką udarową Bauer 1992E-B. Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z sekcją dotyczącą bezpieczeństwa, w tym zasadami dotyczącymi ochrony przed pyłem krzemionkowym i wibracjami.
Opis urządzenia i funkcje
Wiertarka wyposażona jest w:
- Uchwyt wiertarski (do 1/2 cala)
- Przełącznik trybu pracy (wiercenie zwykłe / wiercenie z udarem)
- Przełącznik kierunku obrotów
- Przycisk blokady spustu (do pracy ciągłej)
- Ogranicznik głębokości wiercenia
- Uchwyt boczny
Przygotowanie do pracy
Przed rozpoczęciem wiercenia należy wykonać następujące czynności:
- Montaż wiertła: Otwórz uchwyt wiertarski, obracając go w lewo. Włóż wiertło, dokręć uchwyt ręcznie, a następnie użyj kluczyka do uchwytu, aby pewnie zamocować wiertło.
- Uchwyt boczny: Poluzuj uchwyt, nasuń go na obudowę, ustaw w żądanej pozycji i dokręć.
- Ogranicznik głębokości: Wsuń ogranicznik w otwór w uchwycie bocznym, ustaw żądaną głębokość i zablokuj uchwytem.
- Wybór trybu: Przesuń przełącznik trybu w prawo (symbol wiertła) dla wiercenia zwykłego lub w lewo (symbol młotka) dla wiercenia z udarem.
Obsługa i wiercenie
Podczas pracy należy pamiętać o:
- Wiercenie w metalu: Używaj wierteł do metalu, zacznij od niskiej prędkości, używaj punktaka do zaznaczenia miejsca wiercenia. Przy dużych otworach stosuj wiertło pilotujące.
- Wiercenie w drewnie: Używaj wierteł do drewna. Aby uniknąć odprysków przy wyjściu wiertła, podłóż kawałek drewna pod spód.
- Wiercenie w betonie: Nie używaj wody. Regularnie czyść rowki wiertła z pyłu.
Uwaga: Nie używaj blokady spustu podczas wiercenia w twardych materiałach (stal, beton), aby uniknąć utraty kontroli w przypadku zakleszczenia wiertła.
Konserwacja i czyszczenie
Regularna konserwacja zapewnia długą żywotność narzędzia:
- Po każdym użyciu przetrzyj obudowę czystą szmatką.
- Okresowo przedmuchuj otwory wentylacyjne sprężonym powietrzem, aby usunąć pył.
- Sprawdzaj stan kabla zasilającego i wtyczki.
- Wszelkie naprawy wewnętrzne powinny być wykonywane przez wykwalifikowany serwis.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie w gniazdku oraz czy nie zadziałał wyłącznik termiczny (jeśli jest wyposażony). Jeśli wiertarka pracuje wolno, sprawdź, czy użyty przedłużacz nie jest zbyt długi lub ma zbyt mały przekrój przewodu.
Dane techniczne
Wiertarka pracuje przy zasilaniu 120VAC / 60Hz. Prędkość obrotowa wynosi 0-2800 RPM, a częstotliwość udarów do 45,000 BPM.
Praktyczna pomoc
Typowe problemy
Wiertarka nie uruchamia się
Sprawdź podłączenie kabla, zasilanie w gniazdku, wyłącznik termiczny (zresetuj) lub oddaj do serwisu.
Przegrzewanie się
Nie forsuj narzędzia, sprawdź wyrównanie akcesoriów, wyczyść otwory wentylacyjne, unikaj zbyt długich przedłużaczy.
Spadek wydajności
Wymień tępe lub uszkodzone wiertło. Jeśli problem trwa, szczotki węglowe mogą wymagać wymiany przez serwis.
Przed użyciem
- Sprawdź stan narzędzia (luźne części, uszkodzony kabel)
- Upewnij się, że wiertło jest dobrze zamocowane
- Załóż okulary ochronne i inne środki ochrony osobistej
- Upewnij się, że przełącznik jest w pozycji wyłączonej przed podłączeniem do prądu
Parametry w praktyce
- Rotational Speed
- 0-2800 RPM (obroty na minutę)
- Chuck Capacity
- Uchwyt wiertarski do 1/2 cala (13 mm)
Ilustracje i schematy

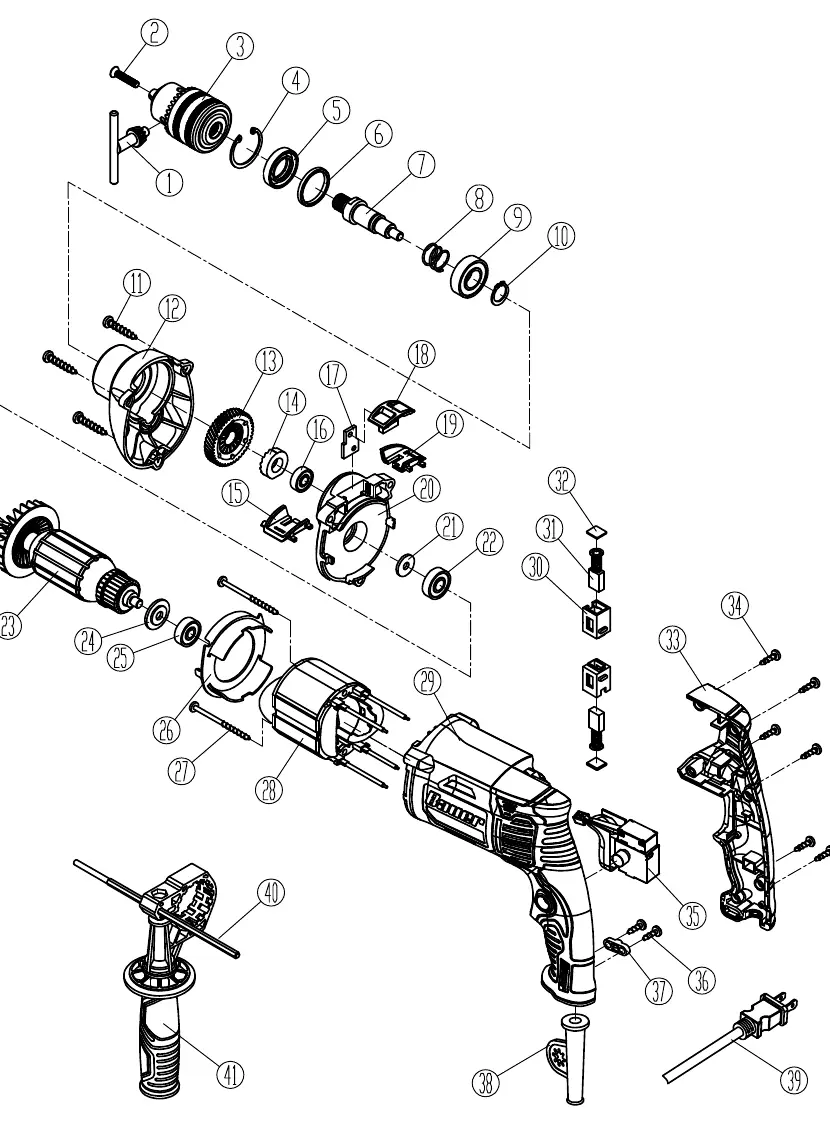

- Schemat montażowy (str. 15) przedstawia budowę wewnętrzną i listę części zamiennych.

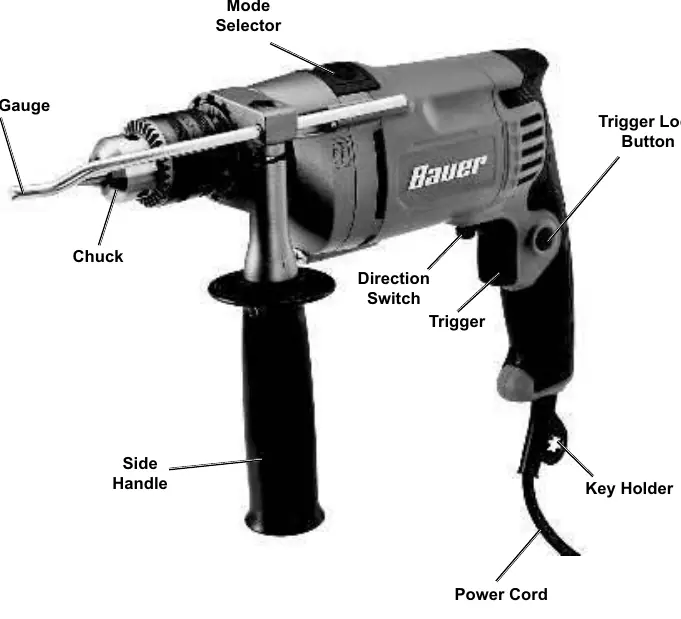

- Rysunek funkcji (str. 8) pokazuje rozmieszczenie przełączników, uchwytu bocznego i ogranicznika głębokości.
Zgodność modelu
- Wymaga zasilania 120VAC / 60Hz.
- Używaj przedłużaczy o odpowiednim przekroju zgodnie z tabelą A (str. 7).
