Instrukcja obsługi wiertarko-wkrętarki udarowej Bauer 1992C-B
Szybki przewodnik po instrukcji obsługi wiertarko-wkrętarki udarowej Bauer 1992C-B. Dowiedz się, jak bezpiecznie używać urządzenia, instalować wiertła, wybierać tryby pracy oraz dbać o akumulator.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wiertarko-wkrętarka Bauer 1992C-B to narzędzie akumulatorowe 20V z funkcją udaru. Przed użyciem należy naładować akumulator, zainstalować odpowiednie wiertło, wybrać tryb pracy (wiercenie, wkręcanie lub udar) oraz ustawić prędkość i moment obrotowy. str. 7, 8, 9
Najważniejsze czynności
- Instalacja wiertła str. 8
- Wybór trybu pracy str. 8
Pierwsze uruchomienie
- Naładuj akumulator, zainstaluj wiertło, ustaw przełącznik kierunku obrotów, wybierz tryb pracy i prędkość. str. 8, 9
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź połączenie akumulatora, naładowanie lub stan techniczny.
str. 11Konserwacja i reset
- Regularnie czyść narzędzie, sprawdzaj stan akumulatora i wymieniaj zużyte wiertła. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 20V | Napięcie zasilania | str. 7 |
| Uchwyt | 1/2" | Rozmiar uchwytu wiertarskiego | str. 7 |
Gdzie szukać w PDF
- Specyfikacje i funkcje str. 7
- Instrukcja obsługi str. 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wiertarko-wkrętarka udarowa Bauer 1992C-B to narzędzie zasilane akumulatorem 20V. Przed pierwszym użyciem należy naładować akumulator i zapoznać się z zasadami bezpieczeństwa, w tym dotyczącymi ochrony przed pyłem krzemionkowym i wibracjami. Narzędzie posiada trzy tryby pracy: wiercenie, wkręcanie oraz wiercenie udarowe.

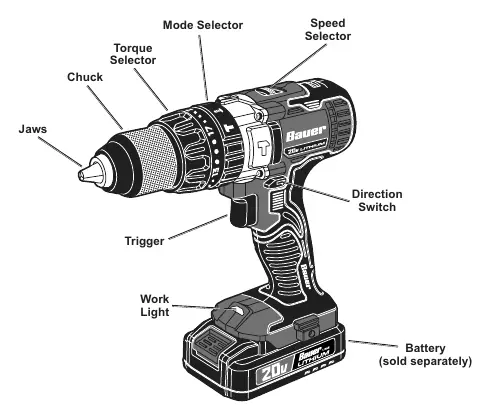

Opis urządzenia
Urządzenie wyposażone jest w uchwyt wiertarski 1/2", przełącznik kierunku obrotów, selektor trybu pracy, selektor prędkości oraz regulację momentu obrotowego. Wbudowane oświetlenie robocze włącza się automatycznie po naciśnięciu spustu.
Montaż i przygotowanie
Przed przystąpieniem do pracy należy upewnić się, że przełącznik kierunku obrotów jest w pozycji środkowej (blokada spustu). Aby zainstalować wiertło: obróć kołnierz uchwytu w lewo, aby otworzyć szczęki, włóż wiertło, a następnie dokręć kołnierz w prawo, aż wiertło zostanie pewnie zamocowane. Zaczep do paska można zamontować po dowolnej stronie narzędzia za pomocą dołączonej śruby.
Obsługa i tryby pracy
Wybór trybu pracy odbywa się za pomocą selektora trybu:
- Tryb wiercenia: do drewna i metalu.
- Tryb wkręcania: do wkrętów, śrub i nakrętek (użyj regulacji momentu obrotowego 1-17).
- Tryb wiercenia udarowego: do muru.
Konserwacja i rozwiązywanie problemów
Przed każdym użyciem sprawdź stan narzędzia i akumulatora. Po użyciu przetrzyj obudowę czystą szmatką. W przypadku problemów, takich jak brak uruchomienia, sprawdź stan naładowania akumulatora i jego poprawne osadzenie. Jeśli narzędzie pracuje wolno lub się przegrzewa, pozwól mu pracować w jego własnym tempie i upewnij się, że otwory wentylacyjne nie są zablokowane.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest poprawnie włożony i naładowany. Jeśli problem nadal występuje, skontaktuj się z serwisem.
Narzędzie pracuje wolno
Nie forsuj narzędzia, pozwól mu pracować w jego własnym tempie. Sprawdź stan akumulatora.
Przegrzewanie się
Upewnij się, że otwory wentylacyjne nie są zablokowane. W razie potrzeby przedmuchaj je sprężonym powietrzem, stosując odpowiednie środki ochrony osobistej.
Przed użyciem
- Naładuj akumulator przed pierwszym użyciem.
- Sprawdź, czy akumulator nie jest uszkodzony (wycieki, pęknięcia).
- Upewnij się, że wiertło jest ostre i odpowiednie do materiału.
- Załóż okulary ochronne i inne środki ochrony osobistej.
- Ustaw przełącznik kierunku obrotów w pozycji środkowej (blokada) przed montażem osprzętu.
Parametry w praktyce
- Uchwyt wiertarski
- 1/2 cala.
- Prędkość bez obciążenia
- 0-450 / 0-1700 obr./min.
Ilustracje i schematy
- Selektor trybu: pozwala przełączać między wierceniem, wkręcaniem a wierceniem udarowym.
- Przełącznik kierunku: ustawienie w środku blokuje spust (bezpieczeństwo).
- Selektor prędkości: wybór między niską (1) a wysoką (2) prędkością obrotową.
Zgodność modelu
- Wymaga akumulatora Bauer 20V Li-ion (sprzedawany oddzielnie).
- Wymaga ładowarki Bauer 20V Li-ion (sprzedawany oddzielnie).
