Instrukcja obsługi zamgławiacza chemicznego Bauer 2144C-B 20V 1/2 Galona
Instrukcja obsługi zamgławiacza chemicznego Bauer 2144C-B 20V. Dowiedz się, jak bezpiecznie napełniać zbiornik, obsługiwać urządzenie, czyścić je oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zamgławiacz Bauer 2144C-B służy do rozpylania wody, nawozów, herbicydów, pestycydów i uszczelniaczy. Urządzenie wymaga akumulatora 20V Li-Ion i powinno być używane wyłącznie z roztworami o konsystencji wody. str. 4, 5, 6
Najważniejsze czynności
- Napełnianie zbiornika str. 6
- Czyszczenie po użyciu str. 8
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj pasek naramienny, napełnij zbiornik roztworem, włącz przełącznik. str. 5, 6, 7
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Tool will not start
Check battery connection, charge, or replace battery.
str. 9
Spray is weak
Clean filter or check solution thickness.
str. 9Konserwacja i reset
- Po każdym użyciu przepłucz zbiornik czystą wodą, uruchamiając urządzenie aż do opróżnienia. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Pojemność zbiornika | 1/2 galona (2 litry) | Maksymalna objętość cieczy | str. 4 |
| Zasilanie | Bauer 20V Li-Ion | Typ akumulatora | str. 4 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Spis treści str. 2
- Instrukcje bezpieczeństwa str. 2, 3, 4
- Konfiguracja i funkcje str. 5
- Konserwacja str. 8
- Rozwiązywanie problemów str. 9
- Lista części str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Zamgławiacz chemiczny Bauer 2144C-B jest przeznaczony wyłącznie do rozpylania wody, nawozów wodnych, herbicydów, pestycydów i uszczelniaczy. Nie używaj urządzenia do rozpylania chemikaliów palnych lub żrących. Roztwór musi mieć konsystencję wody; zbyt gęste płyny nie będą prawidłowo rozpylane. Urządzenie wymaga akumulatora Bauer 20V Li-Ion.
Przygotowanie do pracy
- Ładowanie: Przed pierwszym użyciem naładuj akumulator zgodnie z instrukcją ładowarki.

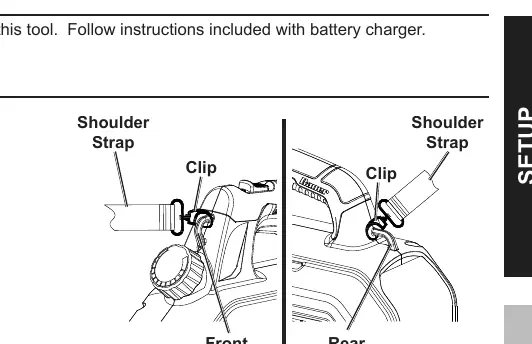

- Montaż paska: Zamocuj klipsy paska naramiennego do przednich i tylnych punktów mocowania na obudowie. Wyreguluj długość paska za pomocą klamry.
- Bezpieczeństwo: Zawsze noś okulary ochronne zgodne z normą ANSI oraz rękawice ochronne.
Obsługa urządzenia
- Napełnianie: Zdejmij korek zbiornika. Wlej roztwór (nie przekraczaj linii maksymalnego napełnienia). Upewnij się, że korek jest szczelnie dokręcony.
- Uruchomienie: Wsuń naładowany akumulator do komory. Przesuń przełącznik On/Off do pozycji ON.

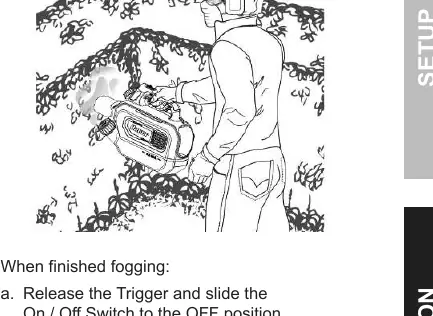

- Rozpylanie: Skieruj dyszę w stronę roślin lub obiektów i naciśnij spust. Trzymaj urządzenie poziomo; przechylanie może powodować wycieki lub nieprawidłowe działanie.
- Regulacja: Użyj pokrętła regulacji przepływu (Flow Control Knob), aby dostosować ilość mgły.
Czyszczenie i konserwacja
Czyszczenie jest kluczowe dla żywotności urządzenia:

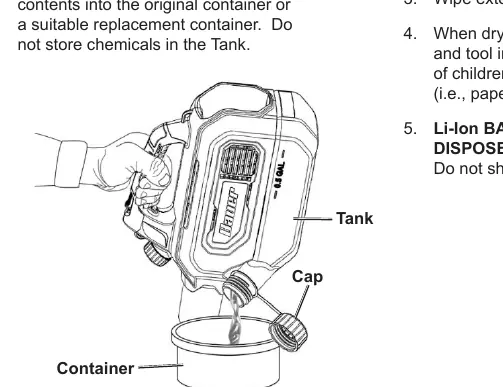

- Po każdym użyciu opróżnij zbiornik z resztek chemikaliów.
- Wlej do zbiornika czystą wodę (do 1/3 pojemności), zamknij korek, uruchom urządzenie i rozpylaj wodę, aż zbiornik będzie pusty. Powtórz w razie potrzeby.
- Przechowuj urządzenie w suchym, zamkniętym miejscu, poza zasięgiem dzieci.
Rozwiązywanie problemów
Jeśli urządzenie nie działa, sprawdź:
- Brak startu: Czy akumulator jest naładowany i poprawnie wpięty?
- Słaby strumień: Czy filtr nie jest zatkany? Czy roztwór nie jest zbyt gęsty?
- Wycieki: Czy korek zbiornika jest dokręcony? Czy uszczelka (O-ring) nie wymaga wymiany?
Praktyczna pomoc
Typowe problemy
Urządzenie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie wpięty w komorę. Upewnij się, że styki są czyste.
Słaby strumień lub brak mgły
Wyczyść filtr wewnątrz zbiornika. Upewnij się, że używany roztwór ma konsystencję wody.
Wycieki z korka zbiornika
Dokręć mocniej korek. Jeśli problem nadal występuje, sprawdź stan uszczelki (O-ring) i wymień ją w razie potrzeby.
Przed użyciem
- Naładuj akumulator 20V
- Załóż okulary ochronne i rękawice
- Sprawdź, czy części nie są luźne lub uszkodzone
- Upewnij się, że roztwór jest rzadki jak woda
- Sprawdź, czy zbiornik jest szczelnie zamknięty
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Pojemność zbiornika
- 1/2 galona (ok. 2 litry)
Ilustracje i schematy
- Schemat montażu paska naramiennego (str. 5)

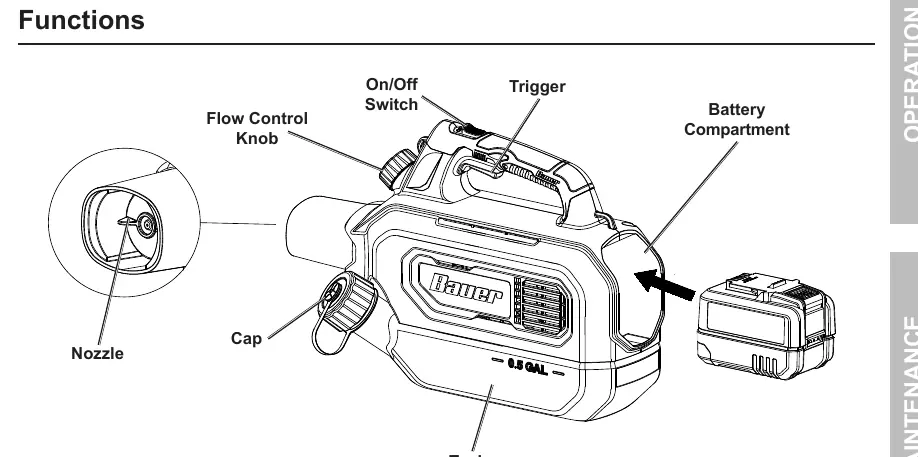

- Schemat funkcji urządzenia (str. 5)
- Schemat napełniania zbiornika (str. 6)
- Schemat czyszczenia (str. 8)

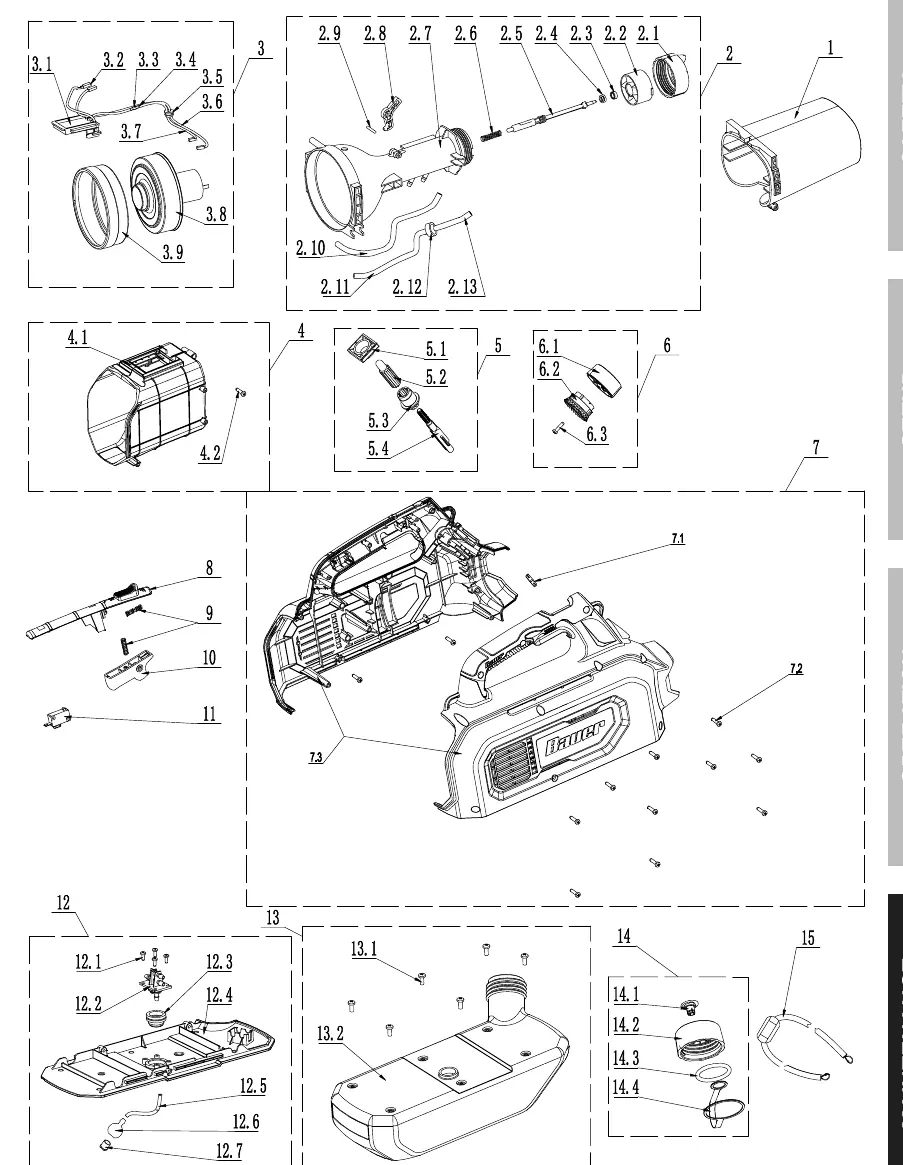

- Rozstrzelony widok części (str. 11)
Zgodność modelu
- Używaj tylko z wodą, nawozami wodnymi, herbicydami, pestycydami i uszczelniaczami.
- Nie używaj z chemikaliami żrącymi lub palnymi.
- Wymaga akumulatora Bauer 20V Li-Ion.
