Narzędzia / Elektronarzędzia
Instrukcja obsługi narzędzi akumulatorowych Bauer 20V
Kompletny przewodnik po obsłudze, konserwacji i bezpieczeństwie dla narzędzi akumulatorowych Bauer 20V, w tym zakrętarki udarowej 56724, wiertarko-wkrętarki 73216 oraz ładowarki 71373.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja obsługi obejmuje zakrętarkę udarową 56724, wiertarko-wkrętarkę 73216 oraz ładowarkę 71373. Zawiera procedury montażu bitów, ustawienia momentu obrotowego, zasady ładowania akumulatorów oraz wskazówki dotyczące bezpieczeństwa. str. 1, 7, 13, 21
Najważniejsze czynności
- Montaż bitu w zakrętarce str. 8
- Montaż bitu w wiertarce str. 28
- Ładowanie akumulatora str. 17
Pierwsze uruchomienie
- Naładuj akumulator przed pierwszym użyciem. str. 8, 27
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź połączenie akumulatora i jego naładowanie.
str. 11, 31Konserwacja i reset
- Wyczyść narzędzie po użyciu i przechowuj w suchym miejscu. str. 10, 18, 30
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zakrętarka (56724) - Prędkość | 0-2900/min | Prędkość obrotowa bez obciążenia. | str. 7 |
| Wiertarka (73216) - Prędkość | 0-450 / 0-1700/min | Prędkość obrotowa bez obciążenia. | str. 27 |
Gdzie szukać w PDF
- Zakrętarka udarowa 56724 str. 1, 12
- Ładowarka 71373 str. 13, 20
- Wiertarko-wkrętarka 73216 str. 21, 32
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy trzech produktów z serii Bauer 20V: zakrętarki udarowej (56724), ładowarki (71373) oraz wiertarko-wkrętarki (73216). Przed przystąpieniem do pracy należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym ostrzeżeniami dotyczącymi akumulatorów litowo-jonowych, które mogą wybuchnąć lub zapalić się w przypadku niewłaściwego traktowania.
Opis urządzeń
Urządzenia Bauer 20V są zasilane akumulatorami litowo-jonowymi. Zakrętarka udarowa (56724) posiada uchwyt 1/4" Hex i zmienną prędkość obrotową. Wiertarko-wkrętarka (73216) wyposażona jest w uchwyt 1/2" oraz selektor momentu obrotowego. Ładowarka (71373) służy do ładowania akumulatorów 20V i posiada wskaźniki LED informujące o stanie procesu.
Przygotowanie do pracy
- Ładowanie: Przed pierwszym użyciem naładuj akumulator. Używaj wyłącznie dedykowanej ładowarki Bauer 20V.
- Montaż osprzętu: W przypadku zakrętarki, odciągnij kołnierz uchwytu, włóż bit i zwolnij kołnierz. W przypadku wiertarki, obracaj kołnierzem uchwytu, aby otworzyć lub zamknąć szczęki.
- Ustawienia: Upewnij się, że przełącznik kierunku obrotów jest w pozycji neutralnej (blokada) podczas montażu bitów lub gdy narzędzie nie jest używane.
Obsługa
Narzędzia posiadają przełącznik kierunku obrotów (lewo/prawo/blokada) oraz spust z funkcją zmiennej prędkości. W przypadku wiertarko-wkrętarki, użyj selektora momentu obrotowego (1-21) do wkręcania śrub oraz selektora prędkości (1 lub 2) do wyboru trybu pracy.
Konserwacja i przechowywanie
- Po każdym użyciu przetrzyj narzędzie czystą szmatką.
- Regularnie sprawdzaj stan techniczny, w tym czy nie ma pęknięć, poluzowanych części lub uszkodzeń przewodów.
- Przechowuj narzędzia i akumulatory w suchym, zamkniętym pomieszczeniu, z dala od dzieci i metalowych przedmiotów, które mogłyby spowodować zwarcie styków.
- Nie otwieraj obudowy ładowarki ani narzędzi; serwisowanie powinno być wykonywane przez wykwalifikowany personel.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest poprawnie włożony i naładowany. Upewnij się, że styki są czyste.
Narzędzie pracuje wolno
Nie przeciążaj narzędzia. Sprawdź stan naładowania akumulatora.
Przegrzewanie się
Pozwól narzędziu pracować bez obciążenia, aby schłodzić silnik. Sprawdź, czy otwory wentylacyjne nie są zablokowane.
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany.
- Upewnij się, że bit jest poprawnie zamocowany w uchwycie.
- Sprawdź, czy przełącznik kierunku obrotów nie jest w pozycji blokady.
- Upewnij się, że obszar roboczy jest czysty i dobrze oświetlony.
- Załóż okulary ochronne.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- No Load Speed
- Prędkość obrotowa bez obciążenia (RPM).
Ilustracje i schematy

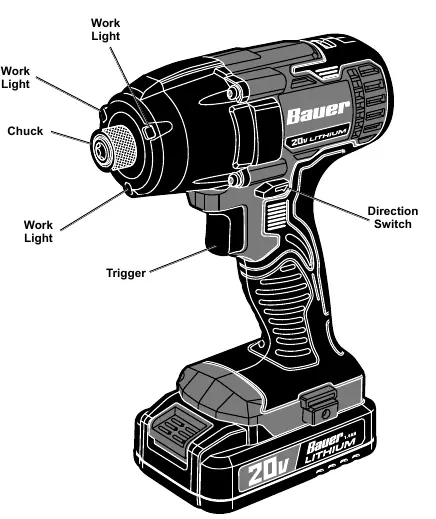

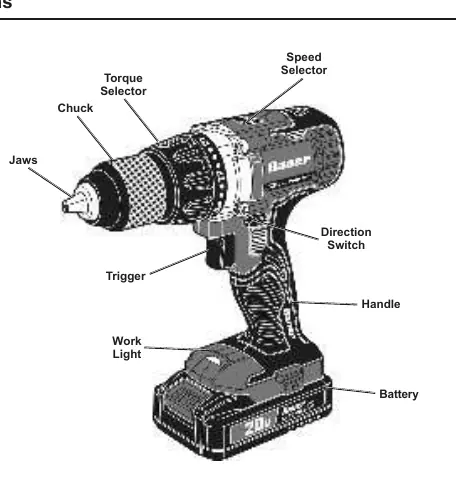

- Przełącznik kierunku: Ustawienie w środku blokuje spust.
- Selektor momentu: Reguluje siłę dokręcania (tylko wiertarka).
- Wskaźniki LED ładowarki: Informują o stanie ładowania (zielony/czerwony).
Zgodność modelu
- Używaj wyłącznie akumulatorów i ładowarek Bauer 20V.
- Ładowarka 71373 wymaga zasilania 120VAC.
