Instrukcja obsługi szlifierki do gipsu Bauer 21105E-B 9"
Szybki przewodnik po instrukcji obsługi szlifierki do gipsu Bauer 21105E-B. Dowiedz się, jak bezpiecznie montować, obsługiwać, konserwować urządzenie oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka Bauer 21105E-B to narzędzie do szlifowania gipsu. Instrukcja obejmuje montaż wału, mocowanie tarcz, podłączenie odkurzacza, obsługę oraz konserwację. str. 9, 10, 11, 12
Najważniejsze czynności
- Rozkładanie wału str. 10
- Mocowanie tarczy str. 10
- Podłączenie odkurzacza str. 11
Pierwsze uruchomienie
- Upewnij się, że wyłącznik jest wyłączony, podłącz do zasilania, załóż środki ochrony, uruchom odkurzacz, włącz szlifierkę. str. 12
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Szlifierka nie startuje
Sprawdź zasilanie, bezpiecznik, wyłącznik termiczny.
str. 14Konserwacja i reset
- Wymiana podkładki: przytrzymaj podkładkę, odkręć śrubę w lewo, zdejmij podkładkę i zamontuj nową. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 120VAC / 60Hz / 5A | Parametry elektryczne | str. 8 |
| Prędkość bez obciążenia | 600–1500/min | Prędkość obrotowa | str. 8 |
| Maks. średnica tarczy | 9" (225 mm) | Rozmiar akcesoriów | str. 8 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Dane techniczne str. 8
- Konserwacja str. 13
- Rozwiązywanie problemów str. 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka do gipsu Bauer 21105E-B to narzędzie przeznaczone wyłącznie do szlifowania. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi drgań, elektryczności oraz koniecznością stosowania środków ochrony osobistej (okulary, maska przeciwpyłowa, nauszniki). Narzędzie wymaga podłączenia do sprawnego gniazdka z uziemieniem.
Opis urządzenia
Urządzenie składa się z głowicy szlifującej, składanego wału głównego, uchwytu z regulacją prędkości oraz systemu odsysania pyłu. W zestawie znajduje się wąż do odkurzacza.
Montaż i przygotowanie
- Rozkładanie wału: Przesuń blokadę (Folding Lock) do pozycji odblokowanej, rozłóż wał, a następnie zablokuj go w pozycji roboczej.
- Mocowanie tarczy: Tarcze mocowane są na rzep. Dopasuj otwory w tarczy do otworów w podkładce (Backing Pad) i dociśnij.

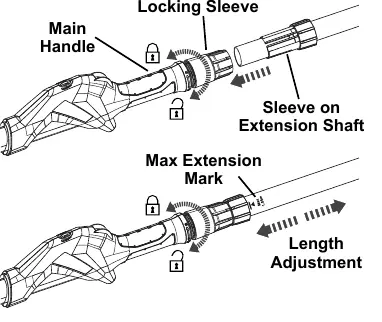

- Montaż przedłużenia: Poluzuj tuleję blokującą (Locking Sleeve), wsuń przedłużenie do uchwytu i dokręć tuleję. Nie przekraczaj oznaczenia "Max 1.65m".

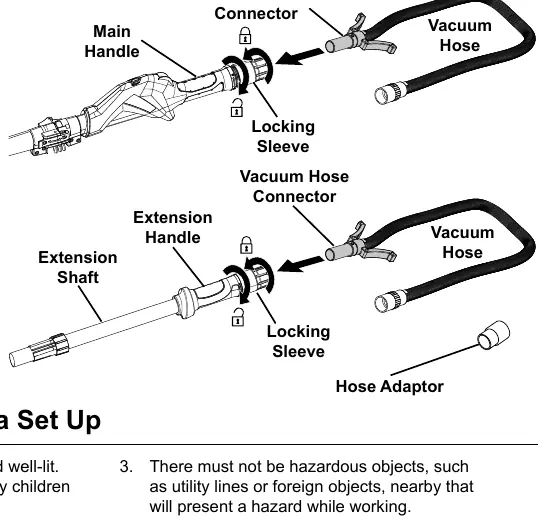

- Podłączenie odsysania pyłu: Wsuń wąż odkurzacza do wylotu pyłu na uchwycie i zabezpiecz tuleją blokującą.
Obsługa
Przed uruchomieniem upewnij się, że wyłącznik jest w pozycji OFF. Po podłączeniu do zasilania:
- Włącz odkurzacz.
- Uruchom szlifierkę, przesuwając włącznik do przodu (można go zablokować w pozycji ON).
- Użyj pokrętła regulacji prędkości, aby dostosować obroty.
- Podczas pracy trzymaj narzędzie oburącz, nie wywieraj nadmiernego nacisku – pozwól narzędziu pracować.
- Aby szlifować przy krawędziach, wysuń segment szczotki (Brush Segment).
Konserwacja
- Przed każdym użyciem: Sprawdź stan techniczny (luźne części, uszkodzenia przewodu).
- Po użyciu: Wytrzyj obudowę czystą szmatką.
- Czyszczenie: Okresowo przedmuchuj otwory wentylacyjne silnika suchym sprężonym powietrzem.
- Wymiana podkładki: Aby wymienić podkładkę (Backing Pad), przytrzymaj ją mocno, odkręć śrubę w lewo, zdejmij podkładkę i zamontuj nową.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź zasilanie i bezpieczniki. Jeśli narzędzie pracuje wolno, zmniejsz nacisk lub sprawdź przedłużacz. W razie przegrzewania się, oczyść otwory wentylacyjne i pozwól narzędziu ostygnąć.
Praktyczna pomoc
Typowe problemy
Szlifierka nie uruchamia się
Sprawdź podłączenie przewodu, bezpiecznik w gniazdku, wyłącznik termiczny lub oddaj do serwisu w przypadku uszkodzenia wewnętrznego.
Szlifierka pracuje wolno
Zmniejsz nacisk na narzędzie lub wyeliminuj zbyt długi/cienki przedłużacz, który powoduje spadki napięcia.
Przegrzewanie się
Nie forsuj narzędzia, wyczyść otwory wentylacyjne sprężonym powietrzem i sprawdź, czy przedłużacz jest odpowiedni.
Przed użyciem
- Sprawdź stan narzędzia (luźne części, uszkodzony przewód)
- Upewnij się, że wyłącznik jest w pozycji OFF przed podłączeniem
- Załóż środki ochrony osobistej (okulary, maska przeciwpyłowa, nauszniki)
- Sprawdź, czy tarcza szlifierska jest poprawnie zamocowana
- Upewnij się, że miejsce pracy jest czyste i dobrze oświetlone
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Prędkość bez obciążenia
- 600–1500 obr./min
- Maks. średnica tarczy
- 9 cali (225 mm)
Ilustracje i schematy

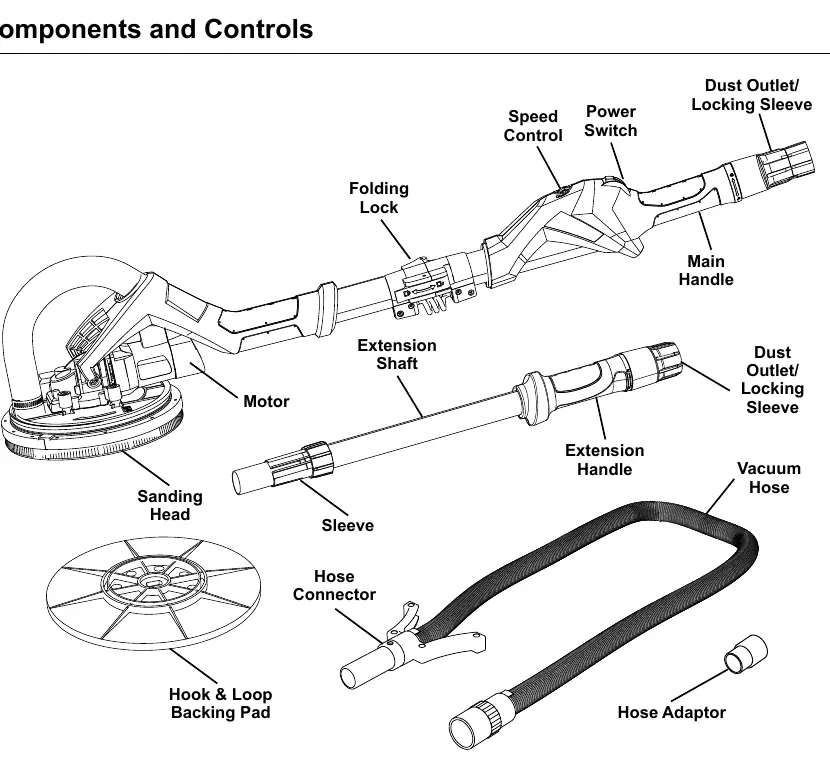

- Schemat komponentów pokazuje rozmieszczenie włącznika, regulacji prędkości, blokady wału oraz wylotu pyłu.
- Instrukcja montażu wału wskazuje na konieczność użycia blokady (Folding Lock).
- Schemat wymiany podkładki pokazuje kierunek odkręcania śruby (przeciwnie do ruchu wskazówek zegara).
Zgodność modelu
- Wymaga odkurzacza z filtrem HEPA dla najlepszych rezultatów.
- Nie używać z tarczami do szlifowania metalu, cięcia lub polerowania.
- Wymaga przedłużaczy o odpowiednim przekroju żył w zależności od długości.
