Instrukcja obsługi frezarki krawędziowej Bauer 21121CR-B 20V
Kompletny przewodnik użytkownika dla frezarki krawędziowej Bauer 21121CR-B 20V. Dowiedz się, jak bezpiecznie montować frezy, ustawiać głębokość cięcia, instalować prowadnicę oraz konserwować urządzenie.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Frezarka Bauer 21121CR-B to bezprzewodowe narzędzie 20V z regulowaną prędkością (10k-30k RPM). Instrukcja zawiera procedury montażu frezów, ustawiania głębokości, instalacji prowadnicy oraz wskazówki dotyczące bezpiecznej obsługi i konserwacji. str. 1, 7, 8
Najważniejsze czynności
- Instalacja frezu str. 8
- Regulacja głębokości str. 8
Pierwsze uruchomienie
- Naładuj akumulator, zainstaluj frez, ustaw prędkość (1-6), przytrzymaj przycisk zasilania przez 3 sekundy. str. 7, 8, 10
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź akumulator, zresetuj wyłącznik termiczny, sprawdź połączenia.
str. 12Konserwacja i reset
- Wyczyść narzędzie po użyciu, smaruj tuleję, sprawdzaj stan akumulatora. str. 11
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Collet Size | 1/4" | Rozmiar uchwytu | str. 6 |
| No Load Speed | 10,000 - 30,000/min | Prędkość obrotowa | str. 6 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 2, 3, 4, 5
- Specyfikacje str. 6
- Instrukcja obsługi str. 8, 9, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Frezarka krawędziowa Bauer 21121CR-B to bezprzewodowe narzędzie 20V przeznaczone do precyzyjnych prac stolarskich. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w szczególności dotyczącymi obsługi akumulatorów litowych oraz unikania kontaktu z obracającym się frezem. Narzędzie wymaga akumulatora Bauer 20V 3.0Ah (sprzedawany oddzielnie).
Opis urządzenia
Urządzenie wyposażone jest w:
- Przycisk zasilania (wymaga przytrzymania przez 3 sekundy w celu uruchomienia).
- Regulację prędkości (zakres 1-6).
- Dźwignię blokady i szybkozamykacz do regulacji głębokości.
- Pokrętło precyzyjnej regulacji głębokości.
- Blokadę wrzeciona ułatwiającą wymianę frezów.
Montaż i instalacja
Instalacja frezu
- Upewnij się, że akumulator jest wyjęty.
- Otwórz dźwignię blokady i przesuń obudowę frezarki, aby odsłonić nakrętkę tulei.
- Przytrzymaj blokadę wrzeciona i poluzuj nakrętkę tulei kluczem.
- Włóż frez z chwytem 1/4 cala, pozostawiając 1/16 cala luzu od dna.
- Dokręć nakrętkę tulei.
Regulacja głębokości cięcia
- Otwórz dźwignię blokady i przesuń obudowę do żądanej pozycji.
- Użyj pokrętła precyzyjnej regulacji, aby ustawić frez tak, by lekko dotykał powierzchni materiału.
- Zamknij dźwignię blokady.
- Skorzystaj ze skali głębokości na obudowie, aby ustawić pożądaną głębokość cięcia.
Obsługa
Podczas pracy trzymaj narzędzie pewnie obiema rękami. Zawsze prowadź frezarkę w kierunku przeciwnym do obrotów frezu (przeciwnie do ruchu wskazówek zegara przy krawędziach zewnętrznych, zgodnie z ruchem wskazówek zegara przy krawędziach wewnętrznych). Prędkość obrotową dostosuj do rodzaju materiału i średnicy frezu.
Konserwacja
- Po każdym użyciu przetrzyj narzędzie czystą szmatką.
- Okresowo przedmuchuj otwory wentylacyjne sprężonym powietrzem.
- Smaruj tuleję i frezy lekkim olejem, aby zapobiec rdzewieniu.
- Przechowuj narzędzie w suchym miejscu, poza zasięgiem dzieci.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź naładowanie akumulatora, upewnij się, że jest poprawnie włożony i zablokowany. Sprawdź, czy nie zadziałał wyłącznik termiczny (pozwól narzędziu ostygnąć).
Narzędzie pracuje wolno
Nie forsuj narzędzia, pozwól mu pracować w swoim tempie. Sprawdź stan akumulatora – może wymagać wymiany.
Przegrzewanie
Sprawdź, czy otwory wentylacyjne nie są zablokowane. Wymień tępy lub uszkodzony frez.
Przed użyciem
- Sprawdź stan narzędzia pod kątem uszkodzeń (pęknięcia, luźne części).
- Upewnij się, że akumulator jest w pełni naładowany.
- Sprawdź, czy frez jest ostry i odpowiedni do materiału.
- Załóż okulary ochronne i maskę przeciwpyłową.
- Upewnij się, że obszar roboczy jest czysty i dobrze oświetlony.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- No Load Speed
- Prędkość bez obciążenia: 10,000 - 30,000 obr./min.
- Max. Accessory Diameter
- Maksymalna średnica akcesorium: 1-3/8 cala.
Ilustracje i schematy

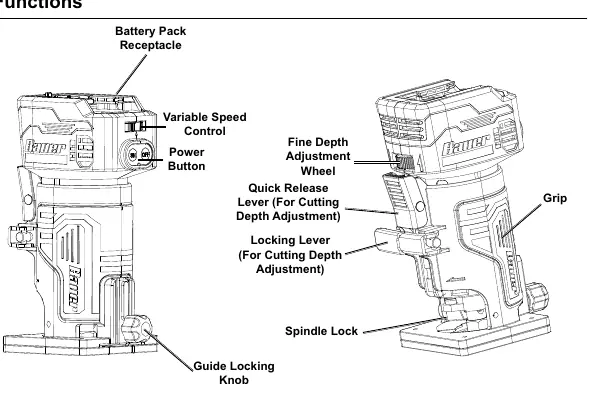

- Schemat funkcji (str. 7) pokazuje rozmieszczenie przycisków i dźwigni.
- Schemat instalacji frezu (str. 8) pokazuje krok po kroku wymianę narzędzia.
- Schemat kierunku posuwu (str. 10) ilustruje bezpieczny kierunek prowadzenia frezarki.
Zgodność modelu
- Wymaga akumulatora Bauer 20V 3.0Ah (sprzedawany oddzielnie).
- Używaj tylko frezów z chwytem 1/4 cala.
