Instrukcja obsługi klucza udarowego Bauer 20V Brushless

Szybki przewodnik po instrukcji obsługi klucza udarowego Bauer 20V Brushless (modele 2085C-BR i 2083CR-B). Dowiedz się, jak bezpiecznie używać narzędzia, zmieniać tryby pracy, montować nasadki oraz rozwiązywać typowe problemy.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Klucz udarowy Bauer 20V Brushless obsługuje się poprzez włożenie naładowanego akumulatora, ustawienie kierunku obrotów (prawo/lewo/blokada) i użycie spustu. Prędkość jest regulowana płynnie spustem, a tryby pracy zmienia się przyciskiem na stopie narzędzia. str. 6, 8, 9

Najważniejsze czynności

  • Zmiana kierunku obrotów str. 8
  • Zmiana trybu pracy str. 9

Pierwsze uruchomienie

  • Naładuj akumulator, zamontuj nasadkę udarową, ustaw kierunek obrotów i naciśnij spust. str. 7, 8
Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Narzędzie nie startuje

Sprawdź akumulator, styki i naładowanie.

str. 11

Konserwacja i reset

  • Po użyciu przetrzyj narzędzie czystą szmatką i przechowuj w suchym miejscu. str. 10

Dane techniczne

Parametr Wartość Znaczenie Strony
RPM 0-2300 Prędkość obrotowa str. 6
BPM 0-2400 Częstotliwość udaru str. 6

Gdzie szukać w PDF

  • Specyfikacje i komponenty str. 6
  • Instrukcja obsługi str. 8
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Schemat budowy klucza udarowego Bauer Strona 6 Obsługa przełącznika kierunku obrotów Strona 8

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy bezszczotkowych kluczy udarowych Bauer 20V (modele 2085C-BR i 2083CR-B). Przed użyciem narzędzia należy bezwzględnie zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi akumulatorów litowo-jonowych, ryzyka wibracji oraz obsługi elektronarzędzi. Narzędzie wymaga akumulatora Bauer 20V (sprzedawanego oddzielnie).

Opis urządzenia i elementy sterujące

Klucz udarowy wyposażony jest w następujące elementy:

Schemat budowy klucza udarowego Bauer
Schemat budowy klucza udarowego Bauer
  • Uchwyt narzędziowy (Anvil): Miejsce montażu nasadek.
  • Przełącznik kierunku obrotów: Umożliwia wybór obrotów w prawo (dokręcanie), w lewo (odkręcanie) oraz blokadę spustu (pozycja środkowa).
  • Spust: Włącznik z funkcją regulacji prędkości.
  • Selektor trybów: Przycisk do zmiany trybów pracy (RPM).
  • Wskaźnik trybu: Informuje o wybranym trybie pracy.
  • Dioda LED: Oświetla obszar roboczy podczas pracy.

Przygotowanie do pracy

Przed rozpoczęciem pracy należy:

  • Naładować akumulator zgodnie z instrukcją ładowarki.
  • Upewnić się, że przełącznik kierunku obrotów jest w pozycji środkowej (blokada), aby zapobiec przypadkowemu uruchomieniu.
  • Używać wyłącznie nasadek udarowych. Zwykłe nasadki mogą pęknąć podczas pracy.
  • Zamontować nasadkę na uchwycie narzędziowym, upewniając się, że jest stabilnie osadzona.

Obsługa i tryby pracy

Aby uruchomić narzędzie, należy włożyć naładowany akumulator, ustawić kierunek obrotów i nacisnąć spust. Prędkość obrotowa jest regulowana siłą nacisku na spust. Narzędzie posiada trzy tryby pracy, które zmieniają zakres obrotów (RPM). Aby sprawdzić lub zmienić tryb, należy nacisnąć przycisk selektora trybów.

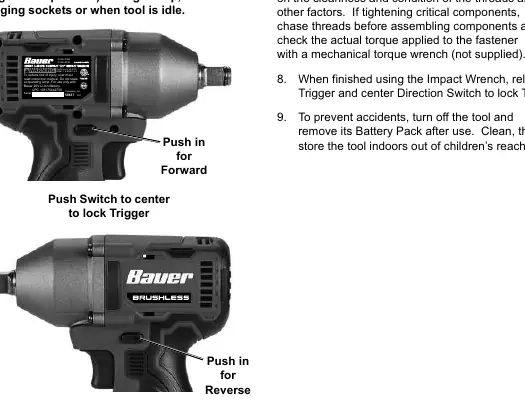

Obsługa przełącznika kierunku obrotów
Obsługa przełącznika kierunku obrotów

Konserwacja i czyszczenie

Przed każdą czynnością serwisową należy wyjąć akumulator. Przed użyciem sprawdź, czy narzędzie nie jest uszkodzone, czy nie ma luzów lub pęknięć. Po użyciu przetrzyj obudowę czystą szmatką. Przechowuj narzędzie w suchym miejscu, z dala od dzieci i przedmiotów metalowych, które mogłyby spowodować zwarcie styków akumulatora.

Rozwiązywanie problemów

W przypadku problemów z uruchomieniem narzędzia, sprawdź stan naładowania akumulatora oraz czystość styków. Jeśli narzędzie pracuje wolno, nie wymuszaj pracy – pozwól mu pracować w swoim tempie. W przypadku przegrzewania, oczyść otwory wentylacyjne z pyłu za pomocą sprężonego powietrza.

Praktyczna pomoc

Typowe problemy

Narzędzie nie uruchamia się

Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Wyczyść styki akumulatora.

Narzędzie pracuje wolno

Nie wymuszaj pracy narzędzia. Sprawdź stan akumulatora – może wymagać wymiany.

Przegrzewanie się narzędzia

Oczyść otwory wentylacyjne z pyłu i zanieczyszczeń.

Przed użyciem

  • Sprawdź, czy akumulator nie jest uszkodzony (pęknięcia, wycieki).
  • Upewnij się, że przełącznik kierunku obrotów jest w pozycji środkowej (blokada).
  • Używaj tylko nasadek udarowych.
  • Naładuj akumulator przed pierwszym użyciem.
  • Upewnij się, że obszar roboczy jest czysty i dobrze oświetlony.
Pokaż więcej Pokaż mniej

Ilustracje i schematy

  • Przełącznik kierunku: Pchnięcie w prawo (patrząc od tyłu) = obroty w prawo; Pchnięcie w lewo = obroty w lewo; Środek = blokada.
  • Selektor trybów: Przycisk na stopie narzędzia służący do zmiany trybów pracy.

Zgodność modelu

  • Wymaga akumulatora Bauer 20V.
  • Używać tylko nasadek udarowych.
  • Nie używać przedłużaczy do ładowarki.
