Instrukcja obsługi szlifierki kątowej Bauer 58308 20V
Szybki przewodnik po instrukcji obsługi szlifierki kątowej Bauer 58308 20V. Dowiedz się, jak bezpiecznie montować osłony, tarcze, obsługiwać urządzenie oraz dbać o konserwację.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Szlifierka kątowa Bauer 58308 to bezprzewodowe narzędzie 20V przeznaczone do szlifowania i szczotkowania. Przed użyciem należy zamontować osłonę tarczy oraz uchwyt boczny, a następnie zainstalować odpowiednią tarczę zgodnie z instrukcją. str. 1, 11, 12, 13
Najważniejsze czynności
- Montaż osłony tarczy str. 12
- Montaż tarczy szlifierskiej str. 13
- Uruchamianie narzędzia str. 14
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj osłonę tarczy i uchwyt boczny, a następnie zainstaluj tarczę o odpowiednich parametrach. str. 11, 12, 13
Pokaż 3 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Narzędzie nie startuje
Sprawdź akumulator, naładuj go lub pozwól narzędziu ostygnąć.
str. 17Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Prędkość bez obciążenia | 10,500/min | Maksymalna prędkość obrotowa | str. 10 |
| Gwint wrzeciona | 5/8"-11 UNC | Standard gwintu mocującego | str. 10 |
Gdzie szukać w PDF
- Instrukcja bezpieczeństwa str. 2, 3, 4, 5
- Montaż i obsługa str. 11, 12, 13, 14
- Konserwacja i części str. 16, 18, 19
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Szlifierka kątowa Bauer 58308 20V to bezprzewodowe narzędzie przeznaczone do szlifowania, wygładzania i szczotkowania. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, w tym z ryzykiem odrzutu (kickback) oraz koniecznością stosowania środków ochrony osobistej (okulary, rękawice, ochrona słuchu). Narzędzie wymaga akumulatora 20V (sprzedawany oddzielnie).
Montaż i przygotowanie
Przed montażem jakichkolwiek akcesoriów należy upewnić się, że akumulator jest wyjęty z urządzenia.
- Osłona tarczy: Musi być zawsze zamontowana. Należy ją nałożyć na wrzeciono, ustawić w odpowiedniej pozycji i zabezpieczyć.
- Uchwyt boczny: Można go zamontować po lewej lub prawej stronie głowicy, w zależności od preferencji użytkownika.
- Montaż tarczy: Należy wcisnąć przycisk blokady wrzeciona, odkręcić nakrętkę zaciskową, nałożyć tarczę na wrzeciono, a następnie dokręcić nakrętkę ręcznie i lekko dociągnąć kluczem.
Obsługa urządzenia
Aby uruchomić szlifierkę, należy wcisnąć tył włącznika i przesunąć go do przodu. Aby zablokować włącznik w pozycji pracy, należy wcisnąć przód włącznika. Podczas pracy należy trzymać narzędzie oburącz i utrzymywać kąt 10-15 stopni względem obrabianego materiału. Po zakończeniu pracy należy wyłączyć urządzenie, poczekać do całkowitego zatrzymania tarczy i wyjąć akumulator.
Konserwacja i przechowywanie
Regularnie czyść otwory wentylacyjne sprężonym powietrzem, aby zapobiec przegrzaniu silnika. Przed każdym użyciem sprawdzaj stan tarczy, osłony oraz akumulatora. Przechowuj narzędzie w suchym miejscu, poza zasięgiem dzieci, z dala od metalowych przedmiotów, które mogłyby spowodować zwarcie styków akumulatora.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest poprawnie włożony i naładowany. Sprawdź, czy wyłącznik termiczny nie zadziałał (pozwól narzędziu ostygnąć).
Szlifierka działa wolno
Zmniejsz nacisk na obrabiany materiał. Sprawdź stan naładowania akumulatora.
Przegrzewanie się
Zmniejsz tempo pracy, pozwól narzędziu pracować w jego własnym tempie. Wyczyść otwory wentylacyjne sprężonym powietrzem.
Przed użyciem
- Sprawdź stan akumulatora (czy nie jest uszkodzony/spuchnięty).
- Upewnij się, że osłona tarczy jest poprawnie zamontowana.
- Sprawdź, czy tarcza nie jest uszkodzona (pęknięcia, wyszczerbienia).
- Upewnij się, że uchwyt boczny jest dokręcony.
- Załóż środki ochrony osobistej (okulary, rękawice, ochrona słuchu).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Prędkość bez obciążenia
- 10 500 obr./min (n0).
- Gwint wrzeciona
- 5/8"-11 UNC.
- Pojemność/Średnica tarczy
- 4-1/2 cala (115 mm).
Ilustracje i schematy

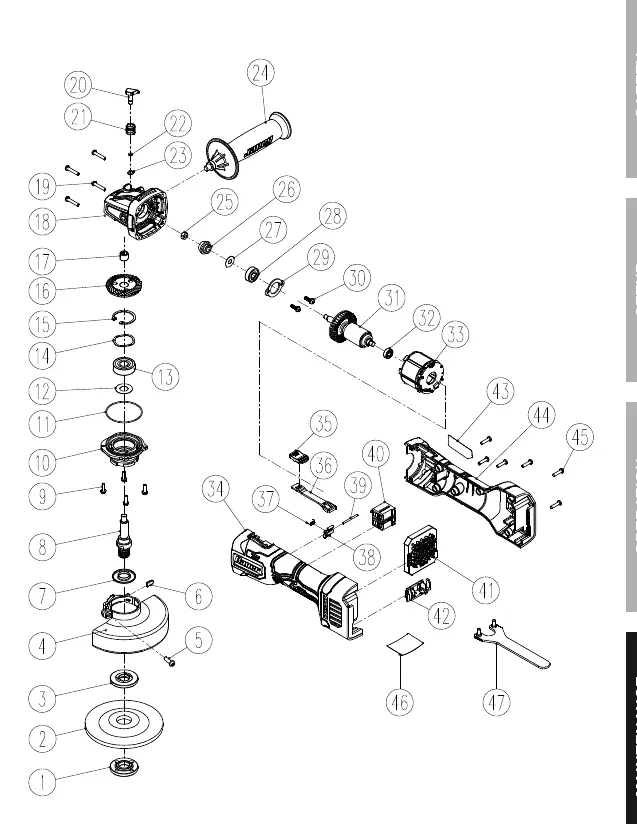

- Rysunek montażowy (str. 19) przedstawia wszystkie części składowe szlifierki.
- Rysunek A (str. 12) pokazuje sposób montażu osłony tarczy.
- Rysunek B (str. 13) ilustruje kolejność montażu tarczy szlifierskiej.
Zgodność modelu
- Wymaga akumulatora Bauer 20V Li-Ion.
- Tarcze muszą być przystosowane do prędkości co najmniej 10 500 obr./min.
- Nie używać tarcz o średnicy większej niż 4-1/2 cala (115 mm).
