Instrukcja obsługi ładowarki akumulatorów Bauer 20V Rapid-Plus 57006

Instrukcja obsługi ładowarki Bauer 20V Rapid-Plus 57006. Dowiedz się, jak bezpiecznie ładować akumulatory, interpretować sygnały diod LED oraz dbać o urządzenie.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

Ładowarka Bauer 57006 służy do ładowania akumulatorów 20V Li-ion. Proces ładowania wymaga podłączenia urządzenia do gniazdka 120V i wsunięcia akumulatora. Stan ładowania sygnalizują diody LED. str. 5, 6

Najważniejsze czynności

Ładowanie akumulatora str. 6
Konserwacja str. 7

Pierwsze uruchomienie

Podłącz ładowarkę do gniazdka 120VAC, a następnie wsuń akumulator. str. 6

Pokaż 4 kolejne odpowiedzi Pokaż mniej

Problemy i rozwiązania

Czerwona dioda miga

Problem z temperaturą lub akumulatorem/ładowarką.

str. 6

Zielona i czerwona dioda migają

Możliwe uszkodzenie sprzętu.

str. 6

Konserwacja i reset

Regularnie czyść obudowę suchą szmatką i sprawdzaj stan przewodów. str. 7

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Input	100-120VAC, 50-60Hz, 75W	Zasilanie wejściowe	str. 5
Output	20VDC / 3.0A	Parametry ładowania	str. 5

Gdzie szukać w PDF

Strona tytułowa str. 1
Zasady bezpieczeństwa str. 2, 3, 4
Specyfikacja str. 5
Instrukcja obsługi str. 6
Konserwacja str. 7

Spis treści

Najważniejsze informacje z instrukcji

Ładowarka Bauer 57006 jest przeznaczona wyłącznie do ładowania akumulatorów 20V Li-ion. Urządzenie powinno być używane wewnątrz pomieszczeń, w temperaturze od 50 do 104°F (10–40°C). Przed każdym użyciem należy sprawdzić stan ładowarki oraz akumulatora pod kątem uszkodzeń. Nie należy używać przedłużaczy z tym urządzeniem.

Instrukcja ładowania

Umieść ładowarkę na suchej, niepalnej powierzchni.
Sprawdź, czy akumulator jest typu 20V Li-ion i nie wykazuje uszkodzeń (pęknięcia, wycieki).
Podłącz ładowarkę do uziemionego gniazdka 120VAC, 60Hz.
Wsuń akumulator na ładowarkę. Nie używaj siły, jeśli akumulator nie pasuje.
Obserwuj diody LED, aby monitorować proces ładowania.
Po zakończeniu ładowania odłącz ładowarkę od zasilania i wyjmij akumulator, naciskając przycisk zwalniający.

Interpretacja diod LED

Czerwona dioda miga: Akumulator lub ładowarka znajdują się poza zakresem temperatury ładowania lub wystąpił problem. Pozwól urządzeniom osiągnąć właściwą temperaturę.
Zielona i czerwona dioda migają: Akumulator lub ładowarka mogą być uszkodzone. Wymagają sprawdzenia przez wykwalifikowanego technika.
Zielona dioda świeci ciągle, czerwona miga: Trwa ładowanie akumulatora.
Obie diody świecą ciągle: Akumulator jest w pełni naładowany.

Bezpieczeństwo i konserwacja

Przed przystąpieniem do czyszczenia lub konserwacji zawsze odłącz ładowarkę od zasilania i wyjmij akumulator. Regularnie sprawdzaj przewód zasilający oraz obudowę pod kątem uszkodzeń. Nie otwieraj obudowy ładowarki – serwisowanie wewnętrznych części musi być wykonywane przez wykwalifikowany personel. Akumulatory Li-ion należy utylizować zgodnie z lokalnymi przepisami; nie wolno ich spalać ani zwierać styków.

Praktyczna pomoc

Typowe problemy

Tylko czerwona dioda miga

Akumulator lub ładowarka są poza zakresem temperatury ładowania. Pozwól im osiągnąć temperaturę pokojową (50–104°F).

Czerwona i zielona dioda migają jednocześnie

Akumulator lub ładowarka mogą być uszkodzone. Należy zlecić ich sprawdzenie wykwalifikowanemu technikowi.

Akumulator nie wchodzi do ładowarki

Nie używaj siły. Sprawdź, czy akumulator jest kompatybilny (20V Li-ion) i czy styki nie są zanieczyszczone.

Przed użyciem

Sprawdź, czy akumulator jest typu 20V Li-ion.
Upewnij się, że akumulator nie jest uszkodzony, pęknięty ani nieszczelny.
Przygotuj niepalną, suchą powierzchnię do ładowania.
Sprawdź, czy temperatura w pomieszczeniu wynosi 50–104°F (10–40°C).
Upewnij się, że przewód zasilający nie jest uszkodzony.

Pokaż więcej Pokaż mniej

Parametry w praktyce

Input Rating: 100-120VAC, 50-60Hz, 75W - parametry zasilania sieciowego.

Ilustracje i schematy

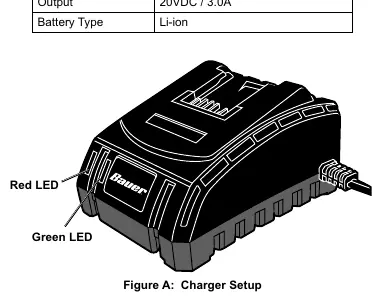

Rysunek A przedstawia ładowarkę z gniazdem na akumulator oraz lokalizacją czerwonej i zielonej diody LED.

Zgodność modelu

Ładowarka przeznaczona wyłącznie do akumulatorów 20V Li-ion marki Bauer.
Nie używać przedłużaczy.
